Огнестойкие ламинаты являются основой безопасной и надежной изоляции в электрических и электронных узлах. В то время как FR-4 доминирует в высокопроизводительных печатных платах, марки NEMA от FR-1 до FR-3 предлагают экономичные, перфорируемые альтернативы, а новейший класс FR-5 обеспечивает улучшенные высокотемпературные и механические характеристики. В этом руководстве раскрывается тайна каждого класса — FR‑1, FR‑2, FR‑3, FR‑4 и FR‑5 — так что вы можете сопоставить характеристики материала с тепловыми, электрическими и производственными потребностями вашего проекта.

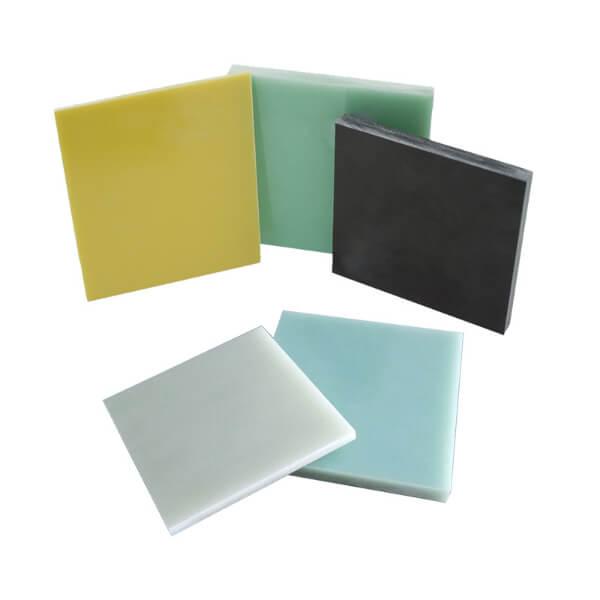

FR‑1 и FR‑2: бумага из альфа-целлюлозы (хлопкового линта) с огнестойкой смолой на фенольной основе.
FR‑3: Та же бумажная подложка, замененная на огнестойкую смолу на основе эпоксидной смолы для улучшения влагостойкости и диэлектрических характеристик.
FR‑4: Тканое стеклоткань, пропитанная бромированной эпоксидной смолой, обеспечивающая исключительную структурную жесткость и электрическую изоляцию.
FR‑5: ткань из стекловолокна 7628, пропитанная бромированной эпоксидной смолой с высоким содержанием ТГ. Разработан для обеспечения высокой механической прочности при повышенных температурах.

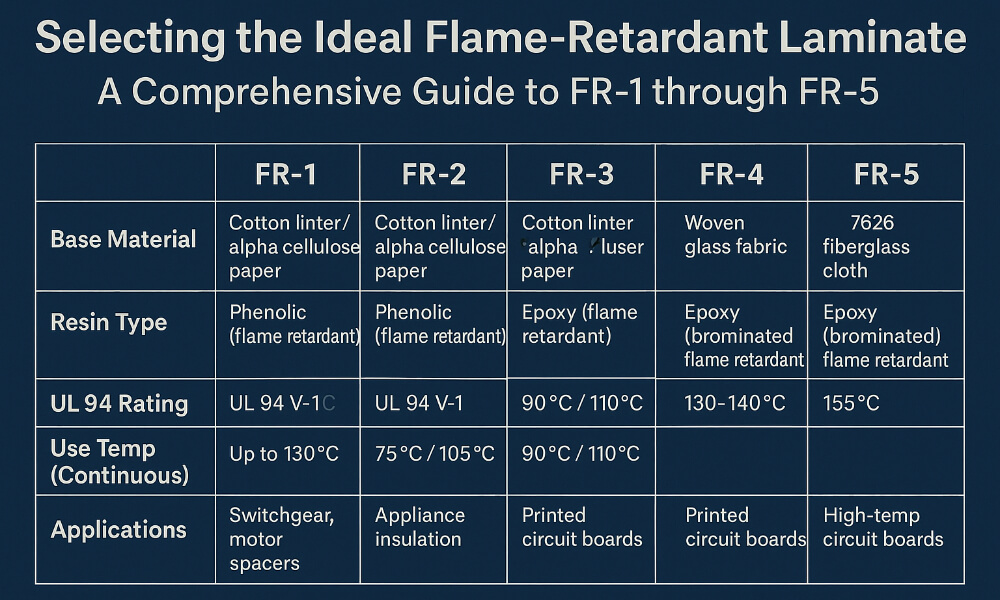

| Оценка | Рейтинг UL 94 | Температура непрерывного использования |
| ФР‑1 | Фау-1 | До 130 °С |
| ФР‑2 | Фау-1 | 75 °C (≤0,062 дюйма) / 105 °C (>0,062 дюйма) |
| ФР‑3 | Фау-1 | 90 °C (≤0,062 дюйма) / 110 °C (>0,062 дюйма) |
| ФР‑4 | В‑0 | 130–140 °С |
| ФР-5 | В-0 | 155 °С |
FR‑5 соответствует UL 94 V‑0 по полной самозатухающей способности и сохраняет 50 % своей прочности на изгиб при 150 °C (E‑1/150).
FR‑4 и FR‑5: отличная стойкость к водопоглощению и агрессивным химическим веществам — идеально подходит для использования на открытом воздухе, на железнодорожном транспорте и в аэрокосмической отрасли.
FR‑3: Хорошая влагостойкость и химическая стойкость, превосходящая FR‑1/FR‑2 благодаря эпоксидному составу.
FR‑1/FR‑2: Хорошая влагостойкость; фенольные пластификаторы могут выщелачиваться в агрессивных химических средах или под воздействием УФ-излучения.
| Свойство | ФР‑1 | ФР‑2 | ФР‑3 | ФР‑4 | ФР-5 |
| Диэлектрические свойства | Базовый (без РФ) | Хорошо – RF-совместимость | Хорошо – RF-совместимость | Отлично – РЧ/высокочастотный | Отличное – до 35 кВ |
| Механическая прочность | Справедливый | Справедливый | От справедливого к хорошему | Высокий | Очень высокий |
FR‑5: Исключительный пробой диэлектрика (≥35 кВ) и прочность на разрыв (~380 МПа) делают его пригодным для высоковольтных и конструкционных изолирующих компонентов.
| Оценка | Изготовление | Относительная стоимость по сравнению с FR‑4 |
| ФР‑1 | Пробивка с подогревом | Низкий |
| ФР‑2 | Окружающая перфорация | Низкий |
| ФР‑3 | Легкая штамповка | Умеренный |
| ФР‑4 | Обработка/сверление на станке с ЧПУ | Высокий |
| ФР-5 | Обработка/сверление на станке с ЧПУ | Премиум |
FR‑5 предназначен только для механической обработки (сверление, фрезерование). Его превосходные характеристики требуют более высокой цены по сравнению с FR‑4.
FR‑1: Недорогое распределительное устройство и проставки для двигателя (не RF).
FR‑2: Изоляция прибора и схема умеренной частоты.
FR‑3: Промышленные средства управления, модули средней частоты во влажной среде.
FR‑4: печатные платы высокой плотности, радиочастотные и микроволновые устройства, аэрокосмическая и автомобильная электроника.
FR‑5: Высокотемпературные печатные платы, компоненты пожарной безопасности железнодорожного транспорта, конструкционные изоляторы в аэрокосмической отрасли и на транспорте.
| Оценка | Соответствие стандартам |
| ФР‑1 | MIL‑I‑24768/24, IEC 60893 PF CP 205 |
| ФР‑2 | MIL‑I‑24768/25, IEC 60893 PF CP 308 |
| ФР‑3 | MIL‑I‑24768/26, IEC 60893 EP CP 201 |
| ФР‑4 | MIL‑I‑24768/27, МЭК 61249‑2‑4 |
| ФР-5 | NEMA LI‑1 класс FR5, IEC 60893 EPGC204, GB/T 1303.2‑2009, EN 45545‑2 |
Из дружелюбного к удару фенольные сорта бумаги (FR‑1, FR‑2) до эпоксидные стеклянные ламинаты (FR-3, FR-4) и новейший высокоэффективный FR-5, каждый огнестойкий ламинат соответствует определенным термическим, электрическим и производственным требованиям. FR-5 расширяет возможности благодаря более высоким температурам непрерывного использования, превосходной механической целостности и надежной электрической изоляции — идеально подходит для критически важных приложений с высоким напряжением и суровыми условиями окружающей среды. Сопоставьте требования вашего проекта с этой расширенной матрицей материалов, чтобы обеспечить оптимальную производительность и экономическую эффективность.
