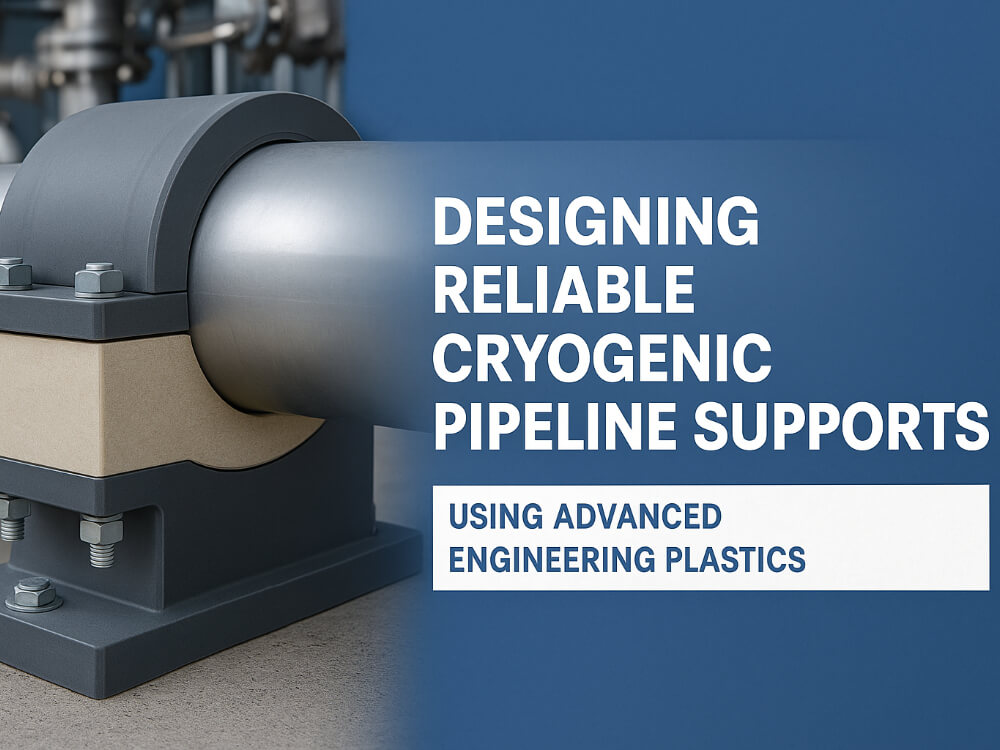

Kryo-Rohrleitungssysteme stellen eine seltene Kombination mechanischer und wärmetechnischer Herausforderungen dar. Wenn Rohrleitungen Flüssigkeiten mit Temperaturen von annähernd oder unter –196 °C transportieren, wird jeder Kontaktpunkt zu einer potenziellen Quelle für Wärmeentwicklung, mechanische Belastung oder Sicherheitsrisiko. Ausgereifte Stützen müssen daher mehr tun, als Rohre an Ort und Stelle zu halten: Sie müssen Bewegungen kontrollieren, Lasten tragen und – was entscheidend ist – Wärmepfade unterbrechen, die andernfalls die Systemleistung beeinträchtigen würden. In diesem Artikel werden praktische Designprinzipien und Materialauswahl für kryogene Rohrhalterungen erläutert, wobei der Schwerpunkt auf der Art und Weise liegt, wie moderne technische Kunststoffe und Verbundlaminate bieten eine dauerhafte Wärmeisolierung, ohne die strukturelle Zuverlässigkeit zu beeinträchtigen.
Bei kryogenen Temperaturen kann bereits eine geringe Wärmeübertragung durch einen Träger zu einer Beeinträchtigung der Isolierung, äußerer Kondensation, Eisbildung oder Veränderungen in der Flüssigkeitsphase führen. Stützen sind auch Schwerpunkte der Spannungskonzentration während der Abkühl- und Aufwärmzyklen und sie müssen die unterschiedliche Kontraktion zwischen Rohr, Isolierung und der Stützstruktur aufnehmen. Ein Träger, der bei Umgebungsbedingungen gut funktioniert, kann in einer kryogenen Umgebung schnell versagen, es sei denn, er schränkt den leitenden Wärmefluss bewusst ein und widersteht wiederholten Temperaturwechseln.
Ein erfolgreiches Unterstützungsdesign für kryogene Pipelines sollte drei gleichzeitige Ziele erfüllen:
Erhalten Sie die mechanische Stabilität unter statischen und dynamischen Belastungen (Gewicht, Wind, seismische, thermische Belastung).
Minimieren Sie Wärmebrücken zwischen dem kalten Rohr und der warmen Struktur, um das Abkochen zu reduzieren und Kondensation zu verhindern.
Widerstehen Temperaturschwankungen, Abrieb und der Belastung durch Industrieumgebungen bei geringem Wartungsaufwand.
Um diese Ziele in Einklang zu bringen, ist in der Regel ein Hybridansatz erforderlich: starke Metallrahmen zur strukturellen Befestigung kombiniert mit isolierenden Schnittstellenkomponenten aus Kunststoff oder Verbundwerkstoffen.
Entscheidend ist die Auswahl des richtigen Materials für Isolierblöcke, Rohrschuhe, Auskleidungen und Verschleißpolster. Zwei große Familien dominieren erfolgreiche Designs: duroplastische Verbundlaminate und Hochleistungsthermoplaste. Jede Gruppe bringt unterschiedliche Stärken mit.

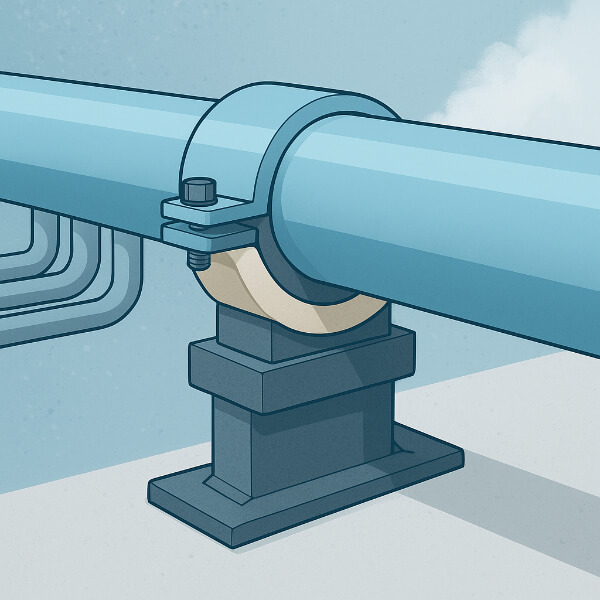

Glasfaserverstärkte Epoxidlaminate und ähnliche duroplastische Verbundwerkstoffe bieten:
Hohe Steifigkeit und Druckfestigkeit, die auch bei kryogenen Temperaturen zuverlässig bleiben.
Außergewöhnliche Dimensionsstabilität, sodass Teile über viele Wärmezyklen hinweg ihre Form behalten.
Geringe intrinsische Wärmeleitfähigkeit im Vergleich zu Metallen, wodurch leitende Wärmepfade reduziert werden.
Gute Dauerkriechfestigkeit bei Dauerbelastung.
Aufgrund dieser Eigenschaften eignen sich duroplastische Laminate gut für tragende Isolierblöcke, erhöhte Rohrschuhe und strukturelle Schnittstellen, bei denen die Ausrichtung und die Kontinuität der Isolierung gewahrt bleiben müssen.

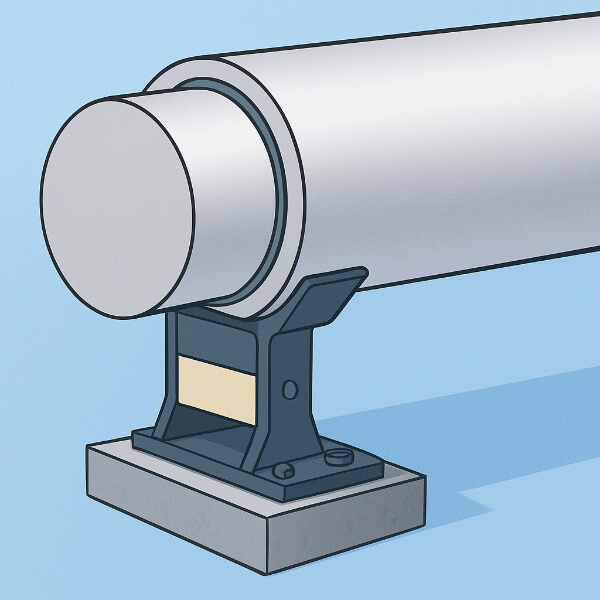

Polymere wie PEEK, PTFE und Polyethylen mit ultrahohem Molekulargewicht bieten ergänzende Vorteile:
Geringe Wärmeleitfähigkeit kombiniert mit ausgezeichneter Zähigkeit und Schlagfestigkeit bei niedrigen Temperaturen.
Chemische Inertheit, die dazu beiträgt, Verunreinigungen durch Prozessgase oder Industrieaerosole zu widerstehen.
Geringe Reibung und gutes Verschleißverhalten für Gleitteile, Laufbuchsen und Führungen.
Fähigkeit, Differenzbewegungen ohne Rissbildung oder sprödes Versagen aufzunehmen.
Thermoplaste werden häufig dort eingesetzt, wo Gleit-, Dichtungs- oder wiederholte Bewegungen mit kleiner Amplitude zu erwarten sind und wo die Abriebfestigkeit zur Erhaltung der Isolierummantelung beiträgt.
Isolierblöcke und Kühlschuhe: Typischerweise aus duroplastischen Laminaten oder hochdichten Verbundplatten hergestellt, um das Rohr von Stahlstützen zu trennen und die thermische Hülle aufrechtzuerhalten.
Rohrschuhe und -sättel: Verbund- oder Polymerschuhe verhindern den direkten Metall-zu-Metall-Kontakt und reduzieren leitende Pfade, während sie gleichzeitig das Rohrgewicht tragen und eine Kontinuität der Ummantelung ermöglichen.
Führungen und Gleiter: Thermoplaste mit geringer Reibung sorgen für eine kontrollierte seitliche Bewegung und verhindern den Verschleiß der Rohrummantelung während der thermischen Kontraktion.
Dichtungen und Dichtungen: Technische Thermoplaste oder gefüllte Elastomere, die bei kryogenen Temperaturen flexibel bleiben, bewahren die Dampfsperren um die Stützen herum.
Segmentieren Sie den Wärmepfad: Verwenden Sie geschichtete Materialien und geometrische Unterbrechungen (Luftspalte, isolierende Abstandshalter), um die Leitung zu unterbrechen. Vermeiden Sie durchgehende Metallpfade über die Kalt-Warm-Grenzfläche.
Dampfsperren schützen: Stützen so konstruieren, dass Dämmverkleidungen und Dampfsperren durchgehend sind oder nach der Installation leicht wieder abgedichtet werden können. Vermeiden Sie nach Möglichkeit die Durchdringung der Primärisolierung durch Schweißverbindungen.
Differenzielle Bewegung ermöglichen: Stellen Sie Gleitschnittstellen, geführte Stützen und kontrollierte Lücken bereit, deren Größe der erwarteten thermischen Kontraktion entspricht, um unerwartete Belastungen der Isolierung oder des Rohrs zu verhindern.
Legen Sie Lastgrenzen und Testnachweise fest: Entwerfen Sie Isolierkomponenten mit konservativen Sicherheitsfaktoren und validieren Sie sie mit Last- und Zyklustests, die Betriebsbedingungen simulieren.
Minimieren Sie die Arbeit vor Ort: Bevorzugen Sie vorgefertigte Verbundschuhe und modulare Isolierbaugruppen, um Heißarbeiten und Installationszeit zu reduzieren, die Sicherheit zu verbessern und die Integrität der Isolierung aufrechtzuerhalten.
Materialien und Baugruppen, die für den kryogenen Einsatz vorgesehen sind, sollten durch mechanische Tests bei Betriebstemperaturen qualifiziert werden, einschließlich:
Druck- und Scherfestigkeitstests bei kryogenen Temperaturen.
Wärmeleitfähigkeitsmessungen an montierten Schnittstellen.
Wiederholte Temperaturwechsel unter Last, um Kriechen, Rissbildung oder Dichtungsverschlechterung aufzudecken.
Langzeitexpositionstests, bei denen chemische Wechselwirkungen mit Prozessflüssigkeiten ein Problem darstellen.
Dokumentierte Testdaten sind entscheidend für die Projektakzeptanz und langfristige Zuverlässigkeit.
Verbund- und Polymerstützen reduzieren im Allgemeinen die Wartungshäufigkeit, indem sie Korrosion widerstehen und Metallermüdungsmechanismen vermeiden, die bei Stahlstützen üblich sind. Dennoch sollten sich regelmäßige Inspektionen auf Folgendes konzentrieren:
Integrität der Verkleidung und Dampfsperren in der Nähe von Stützpunkten.
Hinweise auf lokalen Frost, Wassereinbruch oder Eisbildung.
Verschleiß der Gleitflächen und Drehmomentstatus der Befestigungselemente.
Da Verbund- und Kunststoffkomponenten andere Fehlerarten aufweisen als Metalle (z. B. Delaminierung oder Abrieb), sollten Inspektionsprotokolle entsprechend angepasst werden.
Wenn kryogene Systeme sowohl strukturelle Leistung als auch eine robuste thermische Isolierung erfordern, ist dies eine Kombination Technische Kunststoffe und Verbundlaminate mit Metallstützrahmen bieten eine überzeugende Lösung. Durchdachte Materialauswahl, geschichtete thermische Trennungen und strenge Tests ergeben Unterstützungen, die die Isolationsintegrität bewahren, das Eindringen von Wärme reduzieren, die Installation vereinfachen und die Betriebslebensdauer verlängern. Für Designer und Betreiber liegt der Wert nicht nur in einem geringeren Boil-off oder einer geringeren Vereisung, sondern auch in vorhersehbaren, sichereren Systemen, die weniger Wartung erfordern und eine konstante Leistung in den härtesten thermischen Umgebungen liefern.
