Komposit penebat elektrik berprestasi tinggi: komposisi, sifat, dan aplikasi

Komposit penebat elektrik adalah bahan kejuruteraan yang menggabungkan pelbagai komponen -matriks polimer tipikal dan menguatkan gentian -untuk menyampaikan prestasi elektrik, mekanikal, dan alam sekitar yang luar biasa. Apabila permintaan tumbuh untuk penyelesaian yang lebih ringan, lebih tahan lama, dan voltan yang lebih tinggi dalam penghantaran kuasa, pengedaran, dan elektronik, komposit ini telah muncul sebagai bahan pilihan ke atas seramik dan logam tradisional. Artikel ini meneroka komposisi, sifat utama, aplikasi utama, dan trend baru muncul dalam komposit penebat elektrik.

Struktur komposit dan komponen bahan

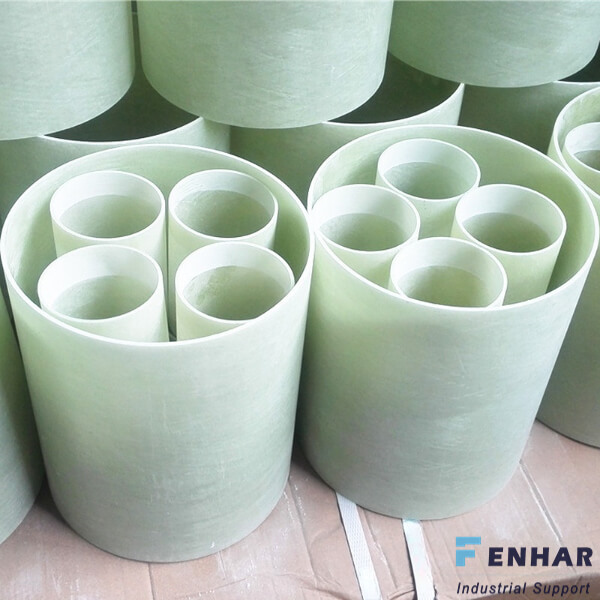

Teras epoksi bertetulang gentian kaca

• Fungsi: Menyediakan tulang belakang kekuatan mekanikal, menentang beban tegangan, lenturan, dan mampatan.

• Manfaat: Kekuatan tegangan sering melebihi 60 MPa; Menawarkan penyerapan kelembapan yang rendah dan perubahan dimensi minimum.

Matriks polimer dan perumahan

• Bahan matriks: resin epoksi, resin poliester, atau sistem polyimide yang disesuaikan untuk julat suhu dan rintangan kimia.

• Sarung getah silikon: Biasa digunakan untuk penebat luar kerana permukaan hidrofobiknya, rintangan UV, dan fleksibiliti.

Gudang dan perisai cuaca

• Tujuan Reka Bentuk: Meningkatkan jarak creepage untuk menindas arus kebocoran permukaan dalam keadaan tercemar atau basah.

• Geometri: gudang konsentrik atau skirt yang dibentuk dalam silikon atau campuran komposit untuk larian air yang optimum.

Kelengkapan dan topi logam

• Peranan: Lampiran mekanikal yang selamat kepada konduktor atau sokongan struktur.

• Bahan: Keluli tahan karat atau aloi aluminium, selalunya dengan lapisan tahan kakisan.

Atribut prestasi utama

1. Kekuatan Dielektrik

Komposit penebat elektrik secara rutin menahan tegasan elektrik 20 kV/mm atau lebih tinggi, mencegah flashovers dan membolehkan reka bentuk padat dalam sistem voltan tinggi.

2. Ketahanan mekanikal

Pengukuhan gentian kaca menyediakan kekuatan tegangan dan lentur yang unggul berbanding dengan porselin atau penebat kaca, membolehkan profil yang lebih nipis dan mengurangkan berat badan hingga 90% lebih ringan daripada alternatif seramik.

3. Kestabilan haba

Sampul suhu operasi berkisar antara -50 ° C hingga +150 ° C bergantung kepada formulasi resin. Formulasi lanjutan mengekalkan integriti mekanikal dan rintangan penebat di bawah berbasikal termal berulang.

4. Rintangan Alam Sekitar

• Rintangan UV dan ozon: Perumahan silikon menentang kemerosotan dari cahaya ultraviolet dan pendedahan ozon.

• Hydrophobicity: Reka bentuk permukaan menghalang filem air berterusan, mengurangkan tekanan arus dan voltan kebocoran di bawah keadaan basah.

• Rintangan kimia: Matriks komposit boleh disesuaikan untuk menahan asid, alkali, dan bahan pencemar industri.

5. Umur dan penyelenggaraan

Dengan penuaan dan kakisan yang minimum, komposit ini menawarkan jangka hayat perkhidmatan melebihi 30 tahun dengan penyelenggaraan yang tidak dapat dielakkan, mengurangkan jumlah kos pemilikan untuk pengguna utiliti dan perindustrian.

Aplikasi teras

Penghantaran dan pengedaran voltan tinggi

Penebat komposit berfungsi sebagai penggantungan, jenis pin, dan penebat pasca pada garis overhead dan pencawang, mengimbangi beban mekanikal dan keperluan pelepasan elektrik dalam faktor bentuk padat.

Penebat pencawang dan suis

Stesen penebat pos, bushings, dan komponen penghalang memanfaatkan kelebihan komposit untuk operasi yang boleh dipercayai di bawah keadaan pengalihan beban dan kesilapan semasa.

Sistem Elektrik Keretapi

Penebat komposit ringan mengurangkan berat infrastruktur kereta api dan memudahkan pemasangan, sambil menahan getaran dan cuaca ekstrem dalam rangkaian kuasa daya tarikan.

Penebat elektronik dan PCB

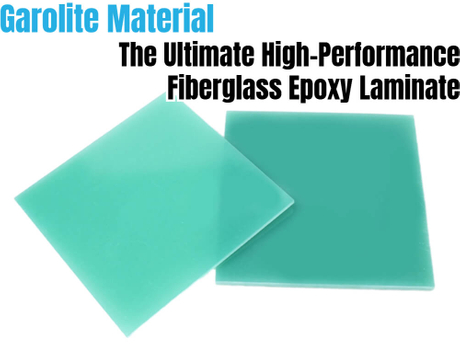

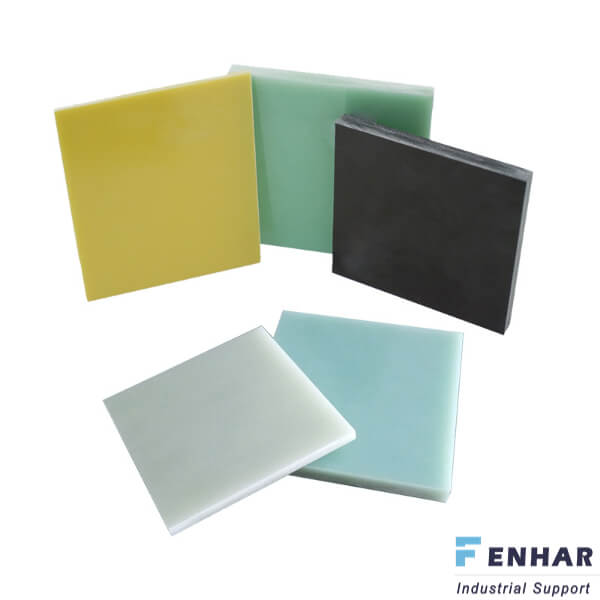

Dalam pembuatan elektronik, laminat komposit seperti FR-4 (epoksi-kaca) menyediakan kedua-dua penebat dan sokongan mekanikal pada papan litar bercetak, mengimbangi prestasi dielektrik dengan pembuatan.

Peralatan perindustrian khusus

Pam kriogenik, meterai minyak dan gas, dan komponen relau suhu tinggi mengeksploitasi sistem komposit yang disesuaikan (misalnya, laminates kaca polyimide) untuk kebolehpercayaan persekitaran yang melampau.

Inovasi dan trend masa depan

1. Penebat konduktif termal: penggabungan grafit, boron nitrida, atau pengisi aluminium nitrida meningkatkan pelesapan haba dalam elektronik kuasa tanpa menjejaskan kekuatan dielektrik.

2. Matriks Nano-Enhanced: Nanofillers Silika dan Tanah Liat Meningkatkan sifat-sifat halangan terhadap kemasukan kelembapan dan rintangan penjejakan, memanjangkan hayat perkhidmatan dalam persekitaran yang tercemar.

3. Integrasi Sensor Pintar: Menanam sensor serat optik atau kapasitif dalam rod komposit membolehkan pemantauan masa nyata suhu, ketegangan, dan aktiviti pelepasan separa.

4. Sistem resin yang boleh dikitar semula: Pembangunan komposit berasaskan termoplastik bertujuan untuk meningkatkan kitar semula akhir hayat sambil mengekalkan prestasi tinggi.

Komposit penebat elektrik berkahwin dengan permintaan elektrik dan mekanikal kuasa moden dan sistem elektronik ke dalam penyelesaian serba boleh, ringan, dan tahan lama. Dengan tepat kejuruteraan setiap komponen -dari Teras fiberglass-epoksi kepada pengeluar perumahan getah silikon menyampaikan bahan-bahan yang mengatasi penebat tradisional dalam kekuatan, rintangan cuaca, dan kos kitaran hayat. Inovasi berterusan dalam pengurusan terma, penyembuhan sensor, dan kimia resin yang mampan menjanjikan untuk melanjutkan manfaat mereka ke dalam grid pintar masa depan dan domain elektronik maju.
