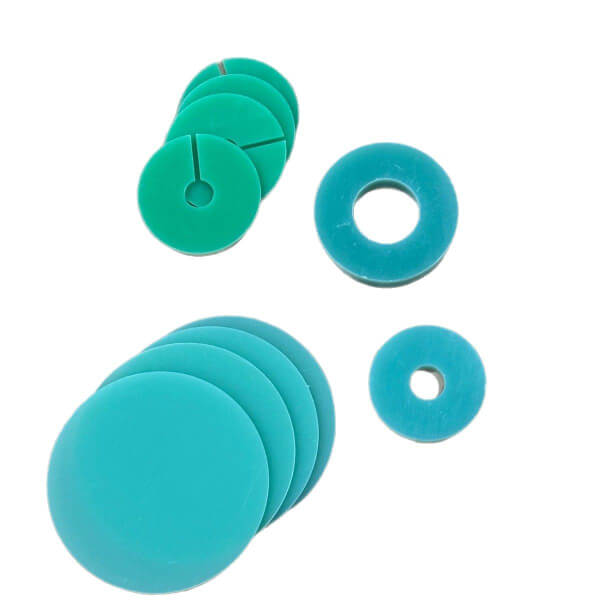

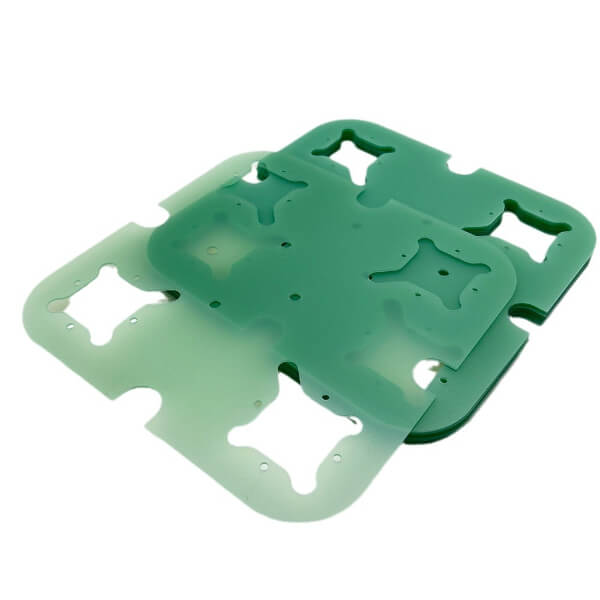

Хорошо спроектированная изолирующая шайба или прокладка имеют решающее значение для поддержания электрической изоляции, предотвращения гальванической коррозии и обеспечения долгосрочной механической целостности в широком спектре промышленных, электрических и автомобильных применений. В этом руководстве рассматриваются три ведущих материала: эпоксидное стекловолокно (G-10/G-11/FR-4), фенольный ламинат и полиэстер (ПЭТ) — с подробным описанием их состава, ключевых показателей производительности, методов обработки и оптимальных вариантов использования.
Эпоксидно-стекловолоконные ламинаты производятся путем пропитки тканого полотна из E-стекла высокоэффективной эпоксидной смолой под воздействием тепла и давления для получения жестких, высокопрочных листов.
G-10 (и его огнестойкий вариант FR-4) состоит из чередующихся слоев стеклоткани и эпоксидной смолы, отвержденных с образованием плотного композита.
Типичная плотность составляет ~ 1,85–1,90 г/см⊃3; отвержденные листы демонстрируют минимальную усадку (<1%) при жестких допусках по толщине.
Диэлектрическая прочность: до 450 В/мил (кратковременное) и напряжение пробоя >20 МВ/м в стандартных условиях.
Объемное сопротивление: ~1×10⁸ Ом·см; поверхностное сопротивление: ~1×10⁸ Ом/кв., что обеспечивает стабильную изоляцию как в сухой, так и во влажной среде.
CTI (Сравнительный индекс отслеживания): ~175 В; устойчивость к дуге: ~120 с, подходит для приложений с умеренным напряжением.
Прочность на изгиб: до 55 000 фунтов на квадратный дюйм; прочность на сжатие: ~65 000 фунтов на квадратный дюйм, что обеспечивает надежную поддержку при сжимающих нагрузках.
Температура непрерывной эксплуатации: до 130–140 °C (изоляция класса B), степень огнестойкости UL94 V‑0 для классов FR‑4.
Поглощение влаги: <0,2%, что сводит к минимуму изменения диэлектрической проницаемости и предотвращает набухание во влажных условиях.
Проставки, шайбы и втулки в электродвигателях, трансформаторах и распределительных устройствах.
Изолирующие стойки и опорные площадки при монтаже печатных плат и силовой электронике.
Фланцевые изоляционные компоненты для предотвращения гальванических токов между разнородными металлами.
Фенольные ламинаты представляют собой термореактивные композиты, образованные путем склеивания слоев бумаги, хлопчатобумажной ткани или стеклоткани фенольной смолой под воздействием тепла и давления.
Обычный фенольный материал (армированный бумагой): экономичный выбор для изоляции с низкими нагрузками.
Армированный хлопчатобумажной тканью (класс B-12): более высокая механическая прочность и стабильность размеров.
Фенольная смола с неопреном: добавляет эластомерные уплотнительные слои для удержания жидкости.
Диэлектрическая прочность: ~400–550 В/мил (кратковременная) согласно ASTM D149, с испытаниями в масляной ванне до 500 В/мил для определенных марок.
Прочность на сжатие: ~25 000–50 000 фунтов на квадратный дюйм в зависимости от армирования; прочность на изгиб: ~12 000–20 000 фунтов на квадратный дюйм.
Водопоглощение: ~0,6–1,6% после погружения в течение 24 часов, контролируемое для поддержания сопротивления изоляции выше 1×10⁶ МОм.
Рабочая температура: от –59 °С до +149 °С для стандартных марок; Тип с неопреном, до +100 °C, непрерывно.
Устойчив к маслам, топливу, слабым кислотам и щелочам, что делает его пригодным для использования в автомобилях и трубопроводах.
Комплекты фланцевой изоляции для катодной защиты трубопроводов и борьбы с электролитической коррозией.
Комплекты шайб и гильзы во впускных коллекторах, клапанных крышках и топливных системах.
Изолирующие шайбы с болтовым креплением в оборудовании распределительных и распределительных устройств.
Полиэстер (ПЭТ), широко известный под торговым названием Mylar®, представляет собой термопластическую полиэфирную пленку, используемую для изготовления тонких шайб и прокладок, требующих превосходных электрических характеристик и химической стабильности.
Диэлектрическая прочность: от 7 000 В/мил (переменный ток) до 11 000 В/мил (постоянный ток); диэлектрическая проницаемость: 2,8–3,7; коэффициент диссипации: 0,0002–0,016 в зависимости от температуры.
Объемное сопротивление: >10⊃1;⁴ Ом·см; устойчивость к коронному разряду: одна из самых высоких среди пленочных изоляторов, выдерживает кратковременные скачки перенапряжения.
Предел прочности: ~9 400 фунтов на квадратный дюйм; прочность на изгиб: ~11 600 фунтов на квадратный дюйм; прочность на сжатие: ~11 000 фунтов на квадратный дюйм.
Рабочая температура: от –55 °C до +125 °C (длительно); тепловая деформация ~120 °С; низкое поглощение влаги (<0,1%) обеспечивает стабильность размеров.
Превосходная стойкость к истиранию, устойчивость к ультрафиолетовому излучению и озону для использования на открытом воздухе или в циклических условиях.
Тонкие шайбы и прокладки в электронных узлах, пленочных конденсаторах и изоляции катушек.
Герметизирующие мембраны в пищевом, медицинском и фармацевтическом оборудовании благодаря возможности стерилизации.
Опорные и дистанционные шайбы в бытовой технике, автомобильных датчиках и наружных электрических шкафах.
Сопоставляя свойства материала с конкретными электрическими, термическими, механическими и экологическими требованиями вашего приложения, вы можете максимизировать производительность, надежность и срок службы оборудования. изолирующие шайбы и прокладки в различных отраслях промышленности.
