Первое уточнение заключается в том, что оба семейства построены из непрерывного плетения ткани из E-стекла. Армирование такое же; Их разделяет термореактивное связующее, пропитанное стеклом. Ан эпоксидно-стеклянный ламинат скрепляет полотно эпоксидной смолой; ламинат полиимид-стекло связывает его с полиимидом. Поскольку видимый результат — цвет, переплетение, жесткость — настолько схож, единственный надежный способ отличить их друг от друга — это линия смолы в паспорте.
Стандарты это четко отражают. Эпоксидное стекло соответствует семейству IEC EP GC (EPGC 201/202/203/204; эквивалент DIN HGW 2372) (G-10, FR-4, G-11, FR-5 в NEMA); полиимидное стекло соответствует IEC PIGC 301 (NEMA G-15). Если в сертификате марки указан номер PIGC, смола является полиимидом, независимо от того, что указано в названии продукта, — об этом стоит помнить, поскольку этикетки поставщиков не всегда совпадают.
Здесь две смолы расходятся. Эпоксидная смола начинает терять прочность на межслойный сдвиг и размягчаться по мере приближения к области стеклования. Стандартное эпоксидное стекло имеет температуру Tg примерно 130–140°C (высокая Tg FR-4 и G-11 достигает около 170°C ), а температура непрерывной эксплуатации реально составляет 130–155°C . Если пройти мимо него, эпоксидная деталь расползется, потеряет нагрузку на зажим или расслоится.

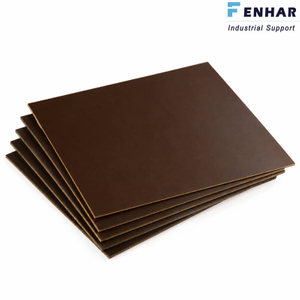

Ароматическая структура полиимида с замкнутыми кольцами остается сшитой и стабильной по размерам гораздо дольше. Ламинат из стеклополиимида имеет температуру Tg примерно 200–300°C и предельную температуру непрерывной эксплуатации 200–260°C . Он сохраняет полезную прочность на изгиб и диэлектрическую прочность после того момента, когда эпоксидная смола уже вышла из строя. Если ваша рабочая температура находится на уровне 200 ° C или выше , эпоксидная смола не обсуждается, и стандартным ответом является полиимид.
Помимо тепла, еще одной определяющей чертой полиимида является очень низкое выделение газа . Марки этого семейства соответствуют спецификациям с низким уровнем загрязнения, таким как ASTM E595 , выделяя незначительное количество летучих материалов в вакууме. Эпоксидные ламинаты выделяют больше газов и не подходят для этих целей.
Это единственное свойство позволяет использовать полиимид, а не эпоксидную смолу, внутри полупроводниковых вакуумных камер, плазменных инструментов, спутников и интерьеров космических кораблей, где выделяющаяся органика затуманивает оптику или загрязняет датчики. Если в требовании упоминается вакуум, пределы дегазации или космическая среда, выбор фактически сделан за вас.
Оба материала являются сильными электрическими изоляторами, но полиимид находится на ступеньку выше по показателям, которые имеют значение при температуре:
Диэлектрическая прочность: эпоксидное стекло обычно составляет около 400–500 В/мил ; стеклополиимид обычно достигает 700–850 В/мил..
Прочность на изгиб: полы из эпоксидного стекла при давлении около 55 000 фунтов на квадратный дюйм (типичное давление 60–70 фунтов на квадратный дюйм); стеклополиимид превышает 78 000 фунтов на квадратный дюйм (≈540 МПа).
Пламя: FR-4 по конструкции соответствует UL 94 V-0; Не огнестойкие эпоксидные смолы (G-10) относятся только к HB. Полиимидные ламинаты обычно также имеют класс V-0, поэтому ни один из них не теряет пожаробезопасности.
При комнатной температуре они достаточно близки, поэтому эпоксидная смола выигрывает по стоимости. Зазор открывается только тогда, когда в уравнение входит тепло, нагрузка при нагревании или выделение газа.
Эпоксидное стекло действительно хорошо защищает от влаги и бытовых химикатов: оно имеет низкое водопоглощение и устойчивость к маслам, растворителям, а также слабым кислотам и щелочам, поэтому оно доминирует в общей изоляции. Полиимид соответствует химической инертности и добавляет две вещи, которых не хватает эпоксидной смоле: сильную радиационную стойкость и стабильную работу в жестком вакууме. Для атомной, аэрокосмической или космической техники этот дополнительный запас имеет решающее значение.
Эпоксидное стекло является товаром. Такие марки, как G-10, FR-4 и G-11, имеются в наличии по всему миру, они недороги и обрабатываются стандартными твердосплавными инструментами. Полиимид — это специализированный сорт премиум-класса, который предлагает меньшее количество поставщиков; ожидайте более высокой стоимости материала и времени выполнения заказа, а также обрабатывайте истирание стекла острыми инструментами и хорошим пылеудалением. Суть в том, что полиимид обрабатывается чисто (он не плавится и не склеивается) и имеет жесткие допуски, поэтому более высокая цена обеспечивает как производительность, так и точность.
| Атрибут | Эпоксидное стекло (Г-10/ФР-4/Г-11) | Полиимид-стекло (NEMA G-15/PIGC 301) |
| Армирование | Тканая ткань из E-стекла | Тканая ткань из E-стекла |
| Смола | Эпоксидная смола (бромированная для ФР-4) | Полиимид |
| Стеклование (Tg) | ~130–170°С | ~200–300°С |
| Непрерывное обслуживание | ~130–155°С | ~200–260°С |
| Дегазация (ASTM E595) | Умеренный | Очень низкий (класс НАСА) |
| Прочность на изгиб | ≥55 000 фунтов на квадратный дюйм (типичное давление 60–70 фунтов на квадратный дюйм) | >78000 фунтов на квадратный дюйм (≈540 МПа) |
| Диэлектрическая прочность | ~400–500 В/мил | ~700–850 В/мил |
| Класс пламени | В-0 (ФР-4); НВ (G-10) | В-0 (типовой) |
| Стоимость / наличие | Низкая стоимость, повсеместный запас | Премиум, ограниченный ассортимент |
| Лучшее для | Общая изоляция и поддержка до 155°C | Тепло + вакуум + структурная нагрузка при температуре |
Используйте это как быстрый фильтр перед открытием таблицы данных:
Выбирайте эпоксидное стекло (G-10, FR-4 или G-11), когда срок эксплуатации составляет ~155°C или ниже, нет ограничений по вакууму или дегазации, а стоимость или доступность на той же неделе имеют значение. По обеспечению соответствия пламени выберите FR-4; для максимальной прочности без огнестойкости выберите G-10; для ленты с самой высокой температурой выберите G-11.
Выбирайте полиимидное стекло, когда температура эксплуатации достигает 200°C или выше, требуется вакуум или низкий уровень газовыделения, или когда деталь должна нести структурную нагрузку при нагреве. Это единственное семейство стандартных ламинатов, которое покрывает конверты без специального компаунда.
Для зазора 155–200 °C более дешевым мостиком является эпоксидная смола с высокой Tg (G-11, FR-5); Переходите к полиимиду только в том случае, если вы превысите 200 ° C или достигнете предела газовыделения.
Цена неправильного выбора редко бывает немедленной — она проявляется в процессе эксплуатации, а это худшее место, где ее можно обнаружить. Распознавание сигнатуры отказа позволяет вам обнаружить неправильную спецификацию на бумаге:
Эпоксидная смола продавила потолок: ламинат расползается под нагрузкой болтового зажима, поэтому изоляторы расшатываются, а опоры шин теряют жесткость. В герметичном корпусе размягченная эпоксидная смола может течь в холодном состоянии в воздушные зазоры и образовывать путь отслеживания. Деталь не разбивается; он тихо сдает свое разрешение.
Эпоксидная смола в вакууме: выделенные газом пластификаторы и остаточные летучие вещества отверждения конденсируются на ближайшей холодной поверхности — оптике, контактах, окнах датчиков — вызывая снос или загрязнение, которые невозможно полностью устранить с помощью очистки внутри камеры.
Полиимид недостаточно определен: этот материал не разрушается механически при низкой температуре; это экономически неэффективно. Вы платите в три-пять раз больше стоимости материала и соглашаетесь на более длительный срок поставки для возможностей, которые приложение никогда не реализует. Решением является переопределение, а не замена.
Ловушка замещения запасов: взять «зеленый лист, похожий на G-10», потому что полиимида нет в наличии, а затем установить его там, где действуют правила 200°C. Лист выглядит прямо на столе и выходит из строя при первом термическом цикле.
Ничто из этого не является экзотикой. Это обычные случаи, когда несоответствие смолы становится возвратом на месте, и каждый из них можно предотвратить на этапе технического описания.
Одно предупреждение замыкает цикл: буквенный знак качества или маркетинговое название поставщика не являются доказательством наличия смолы. Всегда читайте систему смол и обозначение IEC/NEMA в сертификате — эпоксидная смола соответствует Семейство IEC EP GC (EPGC 201/202/203/204; эквивалент DIN HGW 2372), полиимид в соответствии с IEC PIGC 301. Мы видели высокотемпературный сорт, продаваемый под названием, которое подразумевает эпоксидную смолу, тогда как его собственный код IEC объявляет полиимид; код был правильным. Когда ставки на тепло, вакуум или бюджет реальны, вы указываете на сертификацию, а не на заголовок каталога.
Нет. Эпоксидная и полиимидная смолы имеют совершенно разный химический состав. Эпоксидная смола представляет собой двухкомпонентный термореактивный материал, отверждаемый сшивкой; полиимид образуется в результате реакции имидизации, в результате которой образуются плотные ароматические кольцевые структуры. Эти кольца противостоят термическому разложению далеко за пределами того, что может выдержать любая эпоксидная смола, поэтому полиимидные ламинаты сохраняют свою прочность и диэлектрические свойства при температурах, которые заставляют эпоксидную смолу размягчаться и расползаться. Это не сорта одного и того же материала.
Не как стандартная обязанность. Марки эпоксидного стекла, такие как G-10, FR-4 и G-11, рассчитаны на непрерывную эксплуатацию при температуре около 130–155 °C; выше этого они теряют межслойную прочность и начинают размягчаться. Эпоксидные составы с высоким Tg (G-11, FR-5) приближаются к 170–180°C, но все же не достигают непрерывной температуры 200°C. Если рабочая температура составляет 200°C или выше, правильным стандартным выбором будет полиимидный ламинат.
Полиимид. Он соответствует спецификациям по низкому выделению газа, таким как ASTM E595, поэтому не выделяет летучих загрязняющих веществ внутри вакуумных камер, плазменных инструментов или космических кораблей, где запотевание оптики или датчиков было бы неприемлемо. Эпоксидные ламинаты выделяют больше газов и не подходят для таких сред. Выбирайте полиимид там, где необходимы ограничения по вакууму или дегазации.
Эпоксидное стекло намного дешевле и его легче достать. Такие марки, как G-10, FR-4 и G-11, представляют собой стандартные материалы, имеющиеся у многих производителей по всему миру, и их легко обрабатывать стандартными инструментами. Полиимидные ламинаты представляют собой специализированный сорт премиум-класса, который предлагает меньшее количество поставщиков, поэтому планируйте время выполнения заказа и ожидайте более высокой стоимости материала, что оправдано только тогда, когда этого требуют тепло, вакуум или структурная нагрузка при температуре.
Да, оба семейства изготовлены из непрерывной ткани из E-стекла. Армирование такое же; смоляное связующее – это то, что их разделяет. Именно поэтому они выглядят одинаково на полке и почему линия смолы в техническом паспорте, а не цвет или переплетение, является свойством, определяющим спецификацию.
Прочтите линию смолы и обозначение IEC или NEMA в сертификате, а не маркетинговое название. Эпоксидное стекло соответствует семейству IEC EP GC (EPGC 201/202/203/204; эквивалент DIN HGW 2372); полиимидное стекло соответствует IEC PIGC 301 (NEMA G-15). Буква класса или случайная этикетка поставщика могут быть ненадежными — проверьте систему смолы в сертификате партии, прежде чем предлагать цену или замену, поскольку эпоксидная смола и полиимид не взаимозаменяемы.
