Trong sản xuất xe điện (EV), Các tấm cách nhiệt là rất quan trọng để đảm bảo an toàn, hiệu quả và tuổi thọ của pin. Những tấm này ngăn chặn các mạch ngắn, cung cấp sự ổn định nhiệt và hoạt động như các rào cản bảo vệ trong các mô-đun pin điện áp cao. Bài viết này khám phá các vật liệu, loại và chức năng chính của các tấm cách nhiệt trong lắp ráp pin EV, tập trung vào FR4, G10, G11 và GPO3, làm nổi bật các lợi ích và ứng dụng cá nhân của chúng.
Pin EV là các hệ thống điện áp cao với một số lượng lớn các ô và mô-đun riêng lẻ được đóng gói chặt chẽ với nhau. Các tấm cách nhiệt cung cấp các rào cản an toàn quan trọng giữa các tế bào này, ngăn chặn các mạch ngắn tình cờ, đảm bảo sự ổn định điện và hỗ trợ quản lý nhiệt hiệu quả. Những tấm này phải chịu được nhiệt độ cao, ứng suất cơ học và nhu cầu điện, làm cho sự lựa chọn vật chất trở nên thiết yếu cho sự an toàn và độ bền.
Hãy kiểm tra chính Vật liệu cách nhiệt được sử dụng trong hệ thống pin EV và vai trò riêng biệt của chúng.
Thành phần và tính chất vật liệu:
Các tấm FR-4 được làm từ nhựa epoxy được gia cố bằng sợi thủy tinh, cung cấp cách điện điện ấn tượng và cường độ cơ học. Chúng có khả năng chịu nhiệt cao và có độ hấp thụ độ ẩm thấp, điều này làm cho chúng lý tưởng cho nhu cầu nhiệt và điện trong các mô-đun pin EV.
Các ứng dụng trong pin EV:
FR-4 thường được sử dụng làm lớp cách nhiệt bên trong giữa các ô và để hỗ trợ cấu trúc trong các bộ pin. Nhờ khả năng chống ngọn lửa tuyệt vời của nó, FR-4 tăng cường an toàn bằng cách giảm nguy cơ đánh lửa, ngay cả dưới tải trọng nặng hoặc nhiệt độ cao.
Thành phần và tính chất vật liệu:
Tương tự như FR-4, G-10 bao gồm nhựa epoxy được gia cố sợi thủy tinh, cung cấp cường độ cơ học cao và cách nhiệt nổi bật. Tuy nhiên, G-10 thiếu một số tính chất chống cháy của FR-4, mặc dù nó có chung khả năng phục hồi tương đương với nhiệt độ khắc nghiệt.
Ứng dụng trong pin EV:
Các tấm G-10 được coi trọng về độ tin cậy và độ bền của chúng, làm cho chúng phù hợp cho các môi trường mà sự ổn định cơ học là rất quan trọng. Chúng phục vụ như một lớp cách điện hiệu quả và cấu trúc hỗ trợ, đặc biệt là trong các bộ pin khi cần có độ bền cao.
Thành phần và tính chất vật liệu:
Các tấm G-11 cũng là vật liệu tổng hợp sợi thủy tinh epoxy nhưng được thiết kế để xử lý nhiệt độ thậm chí cao hơn FR-4 hoặc G-10. Với độ ổn định nhiệt tuyệt vời, cách nhiệt G-11 có thể chịu được nhiệt độ vượt quá 180 ° C, duy trì cách nhiệt điện ngay cả trong điều kiện khắc nghiệt.
Ứng dụng trong pin EV:
G-11 là một lựa chọn lý tưởng cho các phương tiện điện hiệu suất cao với các yêu cầu về pin nâng cao. Những tấm này thường được sử dụng trong các mô-đun pin trong đó quản lý nhiệt quá mức là rất quan trọng, đảm bảo pin vẫn hoạt động ngay cả khi xả công suất cao.

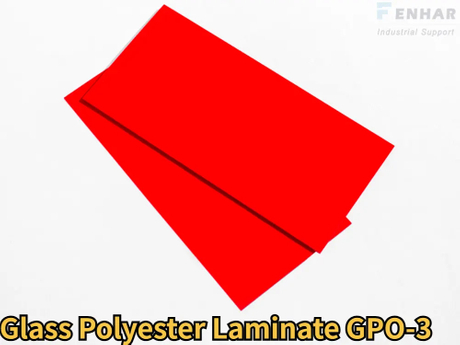

Thành phần và tính chất vật liệu:
Các tấm GPO-3 được làm từ nhựa polyester được gia cố bằng sợi thủy tinh, cung cấp điện trở đặc biệt và khả năng chống cháy. Ngoài ra, GPO-3 có khả năng chống hồ quang tuyệt vời, làm cho nó trở thành một vật liệu đáng tin cậy trong các ứng dụng điện áp cao.
Ứng dụng trong pin EV:
GPO-3 được sử dụng rộng rãi trong các thành phần năng lượng của các hệ thống pin, chẳng hạn như xe buýt và bộ cách điện. Đó là lý tưởng cho các hệ thống xe điện cao áp trong đó điện trở ARC rất quan trọng. Khả năng GPO-3 để chống lại nhiệt độ cao và ứng suất điện cũng làm cho nó phù hợp cho các ứng dụng trong các mô-đun năng lượng và các điểm kết nối.
Chọn vật liệu bảng cách nhiệt phù hợp cho bộ pin EV yêu cầu cân bằng nhiều yếu tố:
Điện trở nhiệt độ: FR-4 và G-11 là lý tưởng cho môi trường nhiệt cao, với G-11 là tốt nhất cho nhiệt độ khắc nghiệt.
Cách điện điện: GPO-3 vượt trội trong điện trở vòng cung và cách nhiệt, hoàn hảo cho các thành phần điện áp cao.
Độ bền cơ học: Đối với các khu vực cần hỗ trợ cấu trúc, G-10 và FR-4 cung cấp khả năng phục hồi cơ học mạnh mẽ.
Chi phí và tính thực tế: FR-4 và GPO-3 thường hiệu quả hơn về chi phí trong khi vẫn cung cấp hiệu suất tuyệt vời, khiến chúng trở nên phổ biến trong các cấu hình pin EV khác nhau.
BẰNG Công nghệ cách nhiệt xe điện tiến bộ, vật liệu cách nhiệt như FR-4, G-10, G-11 và GPO-3 đang định hình tương lai của an toàn và hiệu quả về pin. Mỗi vật liệu cung cấp các thế mạnh độc đáo, từ độ ổn định nhiệt đến độ bền cơ học, hỗ trợ hiệu suất đáng tin cậy của các bộ pin EV. Bằng cách hiểu các tính chất và ứng dụng của các tấm cách nhiệt này, các nhà sản xuất có thể tạo ra pin an toàn hơn, lâu dài hơn là chìa khóa cho cuộc cách mạng EV.
