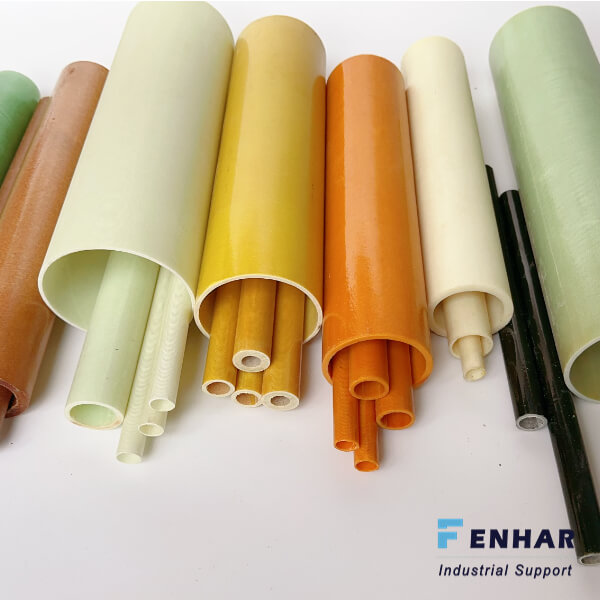

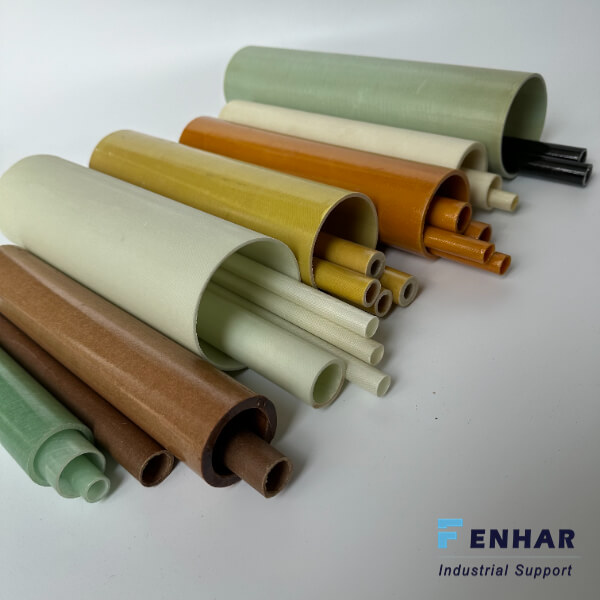

Quando si apre un quadro ad alta tensione o si smonta un assieme saldato, spesso si trova un componente umile ma fondamentale: un tubo isolante composito . Gli ingegneri solitamente li specificano in base ai gradi NEMA come G10, G3, G7 o semplicemente 'tubo fenolico'. Ma scegliere quello sbagliato può causare tracciamenti, guasti meccanici o addirittura incendi.
Ho visto persone considerare G10 e G3 come intercambiabili, ma non lo sono. Esaminiamo le schede tecniche e parliamo di ciò che funziona effettivamente sul campo, dalle piattaforme offshore ai portafusibili per veicoli elettrici.
Se hai bisogno di un tubo che combini un'elevata resistenza meccanica con un'eccellente resistenza all'umidità, sceglierai il vetro epossidico. G10 è la base: lavora in modo pulito, non assorbe facilmente l'acqua e resiste alle vibrazioni. Ecco perché i costruttori navali lo utilizzano per l'isolamento del ponte e per le piastre di montaggio elettriche: la nebbia salina e l'umidità non lo uccidono.
G11 adotta lo stesso concetto ma spinge il limite termico più in alto. Pensa agli involucri delle turbine o agli alloggiamenti dell'avionica dove il calore ambientale supera i 140°C. G11 mantiene la sua integrità strutturale più a lungo.
Ora FR-4 è il fratello della sicurezza antincendio. Ha la stessa base in vetro epossidico ma con classificazione UL 94 V-0. Ciò significa che se si verifica un cortocircuito, il tubo non propagherà le fiamme. L'FR-4 è presente nelle apparecchiature di test PCB, nei formatori di bobine e nei pannelli di controllo industriali in cui le norme antincendio sono rigorose. I parchi eolici e solari lo utilizzano anche per l'isolamento delle scatole di giunzione, perché nessuno vuole un guasto latente all'interno di una navicella in fibra di vetro.
Regola del campo: se l'umidità o lo stress meccanico sono la tua preoccupazione principale, scegli G10. Se il problema è il calore, vai su G11. Se devi soddisfare gli standard di sicurezza antincendio, FR-4 è l'unica scelta.
G3 è una bestia diversa. Utilizza resina fenolica con rinforzo in vetro. Il risultato? Maggiore resistenza al calore rispetto alla resina epossidica standard, oltre a un'eccellente resistenza all'usura. Ho visto tubi G3 utilizzati come cunei di slot motore, distanziatori di relè e persino boccole a bassa velocità nei forni industriali.
Ciò che sorprende la maggior parte degli ingegneri è che il G3 resiste agli agenti chimici delicati e alla polvere abrasiva. Un anello di tenuta realizzato in G3 durerà più a lungo del G10 in un ambiente secco, caldo e sabbioso come un cementificio. Ma c'è un compromesso: il G3 è più fragile del vetro epossidico. Non si fletterà; si spezzerà sotto un forte impatto. Quindi usalo per carichi di compressione e isolamento statico, non per flessione dinamica.
I tubi fenolici (quelli generici, spesso a base di carta o tessuto) sono i cugini economici. Offrono un isolamento elettrico decente a una frazione del costo. Li troverai sotto forma di bobine a bassa tensione, impugnature per pistole di saldatura e semplici distanziatori strutturali. Ma non metterli in zone ad alta umidità: i fenoli economici assorbono l'umidità nel tempo e perdono forza dielettrica.
G7 è un tubo speciale che non riceve abbastanza attenzione. La matrice in resina siliconica gli conferisce due superpoteri: funzionamento continuo sopra i 200°C (a volte fino a 220°C) ed eccezionale resistenza all'arco. L'inseguimento dell'arco è un guasto comune negli ambienti polverosi e ad alta tensione: il vetro siliconico resiste naturalmente.
Dove brilla il G7? Isolamento di forni elettrici, ugelli per torce di saldatura, punte di pistole termiche e scivoli ad arco per interruttori automatici. Ovunque una scintilla vagante carbonizzerebbe normalmente la resina epossidica o fenolica, G7 rimane pulito. Viene utilizzato anche per bobine di bobine ad alta frequenza perché le sue proprietà dielettriche rimangono stabili fino alle gamme di MHz.
Avvertenza: il G7 è più morbido del vetro epossidico durante la lavorazione. Può creare sbavature o sbavature se i tuoi utensili non sono affilati. Ma per l'isolamento di classe H (220°C nominali), spesso è l'unica soluzione pratica.
Ora arriviamo alla famiglia più incompresa: tubi di vetro melaminico , gradi G5 e G9. La loro pretesa di fama è l'estrema resistenza all'arco elettrico combinata con un'elevata durezza meccanica. In pratica, ciò significa che sono il materiale di riferimento per i corpi dei fusibili e i portafusibili, soprattutto nei circuiti CC dove la formazione di archi è più persistente di quella CA.
G5 è il grado standard. Entra in qualsiasi linea di produzione di fusibili industriali e vedrai i tubi G5 tagliati in brevi lunghezze per fusibili di media tensione. Non traccia, non si degrada in caso di ripetute interruzioni per guasti e funziona in modo pulito.
G9 è la versione aggiornata. La stessa resina melamminica ma con migliore resistenza agli agenti atmosferici e agli agenti chimici. I fusibili dei quadri esterni, dei quadri solari e delle stazioni di ricarica dei veicoli elettrici spesso specificano G9 a causa dell'esposizione ai raggi UV e dei cicli di condensa. Ho anche visto il G9 utilizzato nei relè CC ad alta tensione per veicoli elettrici: quelle unità compatte e sigillate che scollegano il pacco batteria. L'arco elettrico all'interno di un relè CC è violento; G9 lo gestisce meglio di quasi tutti gli altri materiali termoindurenti.
Se stai progettando per un ambiente difficile (polvere, sale, sbalzi di temperatura) e hai bisogno di un tubo fusibile che non si guasti dopo poche operazioni, salta G5 e vai direttamente a G9.
Ecco come dico ai clienti di decidere:
Alta meccanica + umidità → G10 o G11
Sicurezza antincendio richiesta → FR-4
Caldo + abrasivo + compressione → G3 (vetro fenolico)
Calore estremo + rischio di arco elettrico (assenza di umidità) → G7 (vetro in silicone)
Fusibili, relè CC, quadri esterni → G5/G9 (melamina)
Isolante economico per tutti gli usi → tubo fenolico generico
Un ultimo consiglio pratico: controlla sempre i dati effettivi dei test del produttore: fornitori affidabili di G10, G11, FR‑4, G3, G7, G5, G9 e Tutti i tubi fenolici offrono prestazioni eccezionali se fabbricati secondo le specifiche. Ciascun grado ha i propri punti di forza: G11 eccelle nel calore sostenuto, G10 nel servizio meccanico resistente all'umidità, FR‑4 nella sicurezza antifiamma, G3 nella resistenza all'usura e al calore, G7 nella protezione dagli archi a temperature estreme e G5/G9 a base di melammina negli archi CC e in ambienti esterni difficili. Anche i tubi fenolici standard offrono un isolamento affidabile ed economico per uso generale. La chiave è abbinare il materiale alla modalità di guasto che temi di più (umidità, calore, tracciamento dell'arco o shock meccanico) e richiedere sempre i valori di assorbimento dell'acqua se la tua applicazione prevede alta tensione continua in un ambiente umido. Fallo e uno qualsiasi di questi tubi compositi di qualità aiuterà il tuo progetto a durare decenni anziché mesi.
