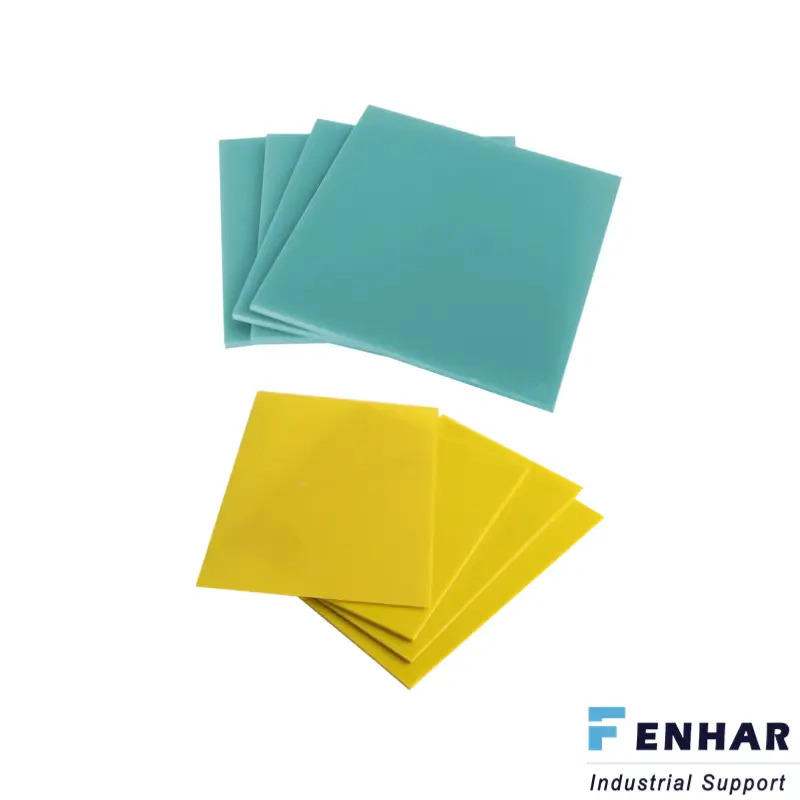

Nella produzione di veicoli elettrici (EV), i fogli isolanti sono fondamentali per garantire la sicurezza, l'efficienza e la longevità della batteria. Questi fogli prevengono i cortocircuiti, forniscono stabilità termica e fungono da barriere protettive nei moduli batteria ad alta tensione. Questo articolo esplora i materiali, i tipi e le funzioni primarie dei fogli isolanti nell'assemblaggio delle batterie dei veicoli elettrici, concentrandosi su FR4, G10, G11 e GPO3, evidenziandone i vantaggi e le applicazioni individuali.

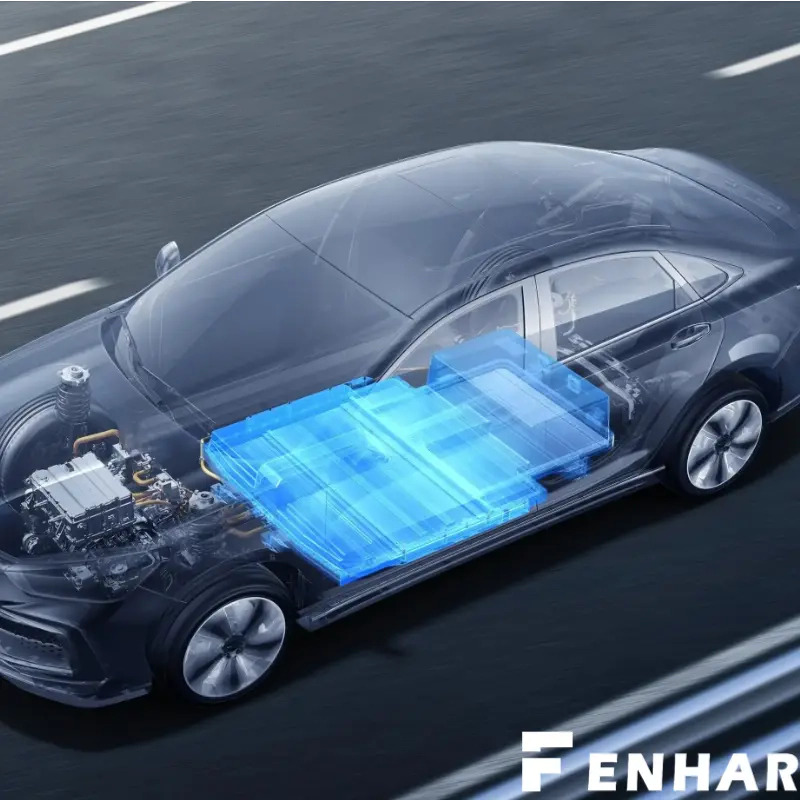

Le batterie dei veicoli elettrici sono sistemi ad alta tensione con un gran numero di singole celle e moduli assemblati uno vicino all'altro. I fogli isolanti forniscono barriere di sicurezza vitali tra queste celle, prevenendo cortocircuiti accidentali, garantendo la stabilità elettrica e supportando un'efficiente gestione del calore. Queste lastre devono resistere alle alte temperature, alle sollecitazioni meccaniche e alle richieste elettriche, rendendo la scelta del materiale essenziale per la sicurezza e la durata.
Esaminiamo le primarie materiali isolanti utilizzati nei sistemi di batterie dei veicoli elettrici e loro ruoli distinti.
Composizione e proprietà del materiale:
le lastre FR-4 sono realizzate in resina epossidica rinforzata con fibra di vetro, che offre isolamento elettrico e resistenza meccanica impressionanti. Sono altamente resistenti al calore e hanno un basso assorbimento di umidità, il che li rende ideali per le esigenze termiche ed elettriche dei moduli batteria dei veicoli elettrici.
Applicazioni nelle batterie per veicoli elettrici:
FR-4 è comunemente usato come strato isolante interno tra le celle e per il supporto strutturale nei pacchi batteria. Grazie alla sua eccellente resistenza alla fiamma, FR-4 migliora la sicurezza riducendo il rischio di incendio, anche in presenza di carichi pesanti o temperature elevate.
Composizione e proprietà del materiale:
simile a FR-4, G-10 è composto da resina epossidica rinforzata con fibra di vetro, che fornisce un'elevata resistenza meccanica e un isolamento eccezionale. Tuttavia, il G-10 non ha alcune delle proprietà ritardanti di fiamma dell’FR-4, sebbene condivida una resilienza paragonabile alle temperature estreme.
Applicazioni nelle batterie per veicoli elettrici:
Le lastre G-10 sono apprezzate per la loro affidabilità e durata, rendendole adatte ad ambienti in cui la stabilità meccanica è fondamentale. Fungono da efficace strato isolante e struttura di supporto, soprattutto nei pacchi batteria dove è richiesta un'elevata durata.
Composizione e proprietà del materiale:
Anche le lastre G-11 sono compositi in fibra di vetro epossidica, ma sono progettate per gestire temperature ancora più elevate rispetto a FR-4 o G-10. Con un'eccellente stabilità termica, l'isolamento G-11 può resistere a temperature superiori a 180°C, mantenendo l'isolamento elettrico anche in condizioni estreme.
Applicazioni nelle batterie per veicoli elettrici:
G-11 è la scelta ideale per veicoli elettrici ad alte prestazioni con requisiti di batteria avanzati. Questi fogli vengono spesso utilizzati nei moduli batteria dove la gestione eccessiva del calore è fondamentale, garantendo che la batteria rimanga operativa anche durante scariche ad alta potenza.
Composizione e proprietà del materiale:
Le lastre GPO-3 sono realizzate in resina poliestere rinforzata con fibra di vetro, che offre eccezionale isolamento elettrico e resistenza alla fiamma. Inoltre, GPO-3 ha un'eccellente resistenza all'arco, rendendolo un materiale affidabile nelle applicazioni ad alta tensione.
Applicazioni nelle batterie per veicoli elettrici:
GPO-3 è ampiamente utilizzato nei componenti di potenza dei sistemi di batterie, come sbarre collettrici e isolanti elettrici. È ideale per i sistemi di veicoli elettrici ad alta tensione in cui la resistenza dell'arco è fondamentale. La capacità del GPO-3 di resistere alle alte temperature e alle sollecitazioni elettriche lo rende adatto anche per applicazioni in moduli di potenza e punti di connessione.
La scelta del giusto materiale del pannello isolante per un pacco batteria di un veicolo elettrico richiede il bilanciamento di molteplici fattori:
Resistenza alla temperatura: FR-4 e G-11 sono ideali per ambienti ad alto calore, con G-11 che è il migliore per temperature estreme.
Isolamento elettrico: GPO-3 eccelle nella resistenza all'arco e nell'isolamento elettrico, perfetto per componenti ad alta tensione.
Durabilità meccanica: per le aree che richiedono supporto strutturale, G-10 e FR-4 forniscono una forte resilienza meccanica.
Costo e praticità: FR-4 e GPO-3 sono generalmente più convenienti pur fornendo prestazioni eccellenti, rendendoli popolari in varie configurazioni di batterie per veicoli elettrici.
COME Grazie ai progressi della tecnologia di isolamento dei veicoli elettrici , i materiali isolanti come FR-4, G-10, G-11 e GPO-3 stanno plasmando il futuro della sicurezza e dell'efficienza delle batterie. Ogni materiale offre punti di forza unici, dalla stabilità termica alla durata meccanica, supportando le prestazioni affidabili dei pacchi batteria dei veicoli elettrici. Comprendendo le proprietà e le applicazioni di questi fogli isolanti, i produttori possono creare batterie più sicure e di maggiore durata, fondamentali per la rivoluzione dei veicoli elettrici.
