Memilih kepingan penebat plastik yang betul membuat perbezaan dalam sistem berprestasi tinggi

Mengapa lembaran penebat yang betul lebih penting daripada yang anda fikirkan

Dalam sistem elektromekanikal moden, stok kepingan rata jarang hanya pengisi. Lembaran penebat sering menjadi sokongan struktur, elemen pengurusan haba dan komponen mesin ketepatan yang mempengaruhi toleransi sistem, margin keselamatan dan jangka hayat produk. Memilih bahan hanya dengan nombor dielektrik awal atau harga mengundang kejutan kemudian: hanyutan dimensi, jarak rayapan yang dikurangkan, titik panas terma atau hasil pengeluaran yang tidak konsisten.

Laminat komposit termoset - epoksi bertetulang kaca, lamina fenolik dan poliester - adalah tenaga kerja apabila kebolehramalan di bawah haba, kelembapan dan beban yang berterusan. Artikel ini membandingkan pilihan termoset biasa, menyerlahkan pilihan kaca epoksi berprestasi tinggi (EPGM203), dan memberikan panduan praktikal untuk pemilihan, pemesinan dan perolehan.

Komposit termoset berbanding termoplastik

Termoplastik boleh menarik untuk kegunaan kos rendah atau suhu rendah kerana ia mudah dibentuk. Tetapi di bawah suhu yang berterusan dan beban mekanikal banyak termoplastik melembutkan dan menjalar. Perubahan secara beransur-ansur dalam bentuk atau tindak balas mekanikal boleh menolak sistem daripada toleransi.

Termoset, setelah sembuh, jangan melembutkan dengan haba dengan cara yang sama. Laminat bertetulang kaca mengekalkan kekakuan, prestasi dielektrik dan kestabilan dimensi merentas julat suhu yang luas. Dalam aplikasi di mana bahagian mesti mengekalkan hubungan mekanikal dan kelegaan elektrik selama bertahun-tahun, termoset adalah pertaruhan yang lebih selamat.

Calon bahan utama dan tempat yang sesuai

G10

G10 ialah lamina epoksi kaca yang berharga untuk ketegaran mekanikal dan penebat elektrik yang boleh dipercayai dalam persekitaran lembap atau industri. Gunakan G10 apabila anda memerlukan stok kepingan yang kuat dan boleh dimesin untuk pengatur jarak struktur, rel penebat atau panel penghalang galas beban.

G11

G11 adalah serupa dengan G10 tetapi dirumuskan untuk ketahanan suhu yang lebih tinggi. Pilih G11 yang dijangkakan suhu tinggi berterusan atau kecerunan terma yang lebih besar — ​​contohnya, berhampiran elektronik kuasa atau belitan motor berkuasa tinggi.

FR4

FR4 berkongsi pembinaan kaca epoksi tetapi termasuk kimia kalis api dan pengiktirafan UL biasa. FR4 ialah pilihan biasa apabila prestasi kebakaran atau pematuhan peraturan dalam peralatan elektrik tertutup adalah kebimbangan utama — fikirkan kabinet kawalan, penebat bersebelahan PCB dan produk pengguna yang memerlukan pematuhan UL/IEC.

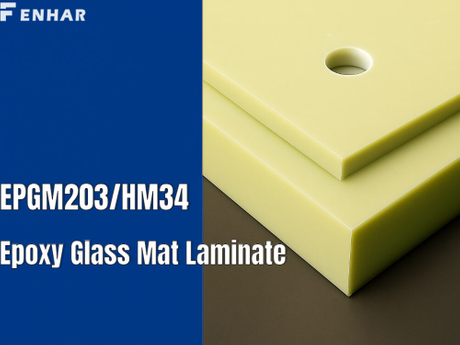

EPGM203

EPGM203 ialah lamina kaca epoksi yang dibangunkan untuk menuntut tugas penebat yang memerlukan keseimbangan kekuatan dielektrik yang tinggi, penyerapan kelembapan yang rendah dan kawalan dimensi yang ketat. Ia dimesin dengan bersih, menerima kemasan permukaan dan direka bentuk untuk mengekalkan sifat elektrik dan mekanikal di bawah kitaran terma berulang — menjadikannya sangat sesuai untuk penghalang pek bateri, komponen penebat pengubah dan pengatur jarak mesin ketepatan.

Memilih bahan: senarai semak praktikal

Apabila membandingkan calon, nilai semua ini bersama-sama — satu nombor jarang menceritakan keseluruhannya.

• Suhu perkhidmatan dan had penggunaan berterusan — sepadan dengan persekitaran mampan yang paling hangat, bukan hanya lonjakan pendek.

• Kestabilan dimensi di bawah beban — menilai rayapan dan kestabilan lentur jangka panjang untuk bahagian struktur atau sokongan.

• Kekuatan dielektrik dan rintangan permukaan — pertimbangkan kelembapan, pencemaran, dan tekanan IV yang dijangkakan.

• Penyerapan lembapan — pengambilan rendah mengekalkan sifat dielektrik dan mekanikal.

• Prestasi nyalaan dan asap — diperlukan untuk pematuhan atau pemasangan sensitif keselamatan.

• Kebolehmesinan dan kualiti tepi — bahagian yang cip atau delaminate akan meningkatkan risiko NPI.

• Ketebalan dan toleransi yang tersedia — toleransi stok yang lebih ketat meningkatkan ketekalan pemasangan.

• Kesinambungan bekalan dan perkhidmatan tersuai — pilihan dalam stok dan pemotongan atau pemesinan atas permintaan mengurangkan risiko pengeluaran.

Utamakan sifat yang penting kepada aplikasi: untuk pek bateri, kestabilan terma, pengasingan dielektrik, dan gas keluar yang rendah mungkin mengatasi penarafan nyalaan; untuk suis, kalis api dan rintangan arka adalah penting.

Pertimbangan pemesinan dan pembuatan

Laminasi termoset secara amnya mesin lebih boleh diramalkan daripada kebanyakan termoplastik. Namun, ikuti amalan yang baik untuk mengekalkan kualiti bahagian:

• Gunakan perkakas karbida yang tajam dengan garu yang betul untuk mengurangkan kerepek.

• Optimumkan suapan dan kelajuan untuk mengelakkan penumpukan haba yang boleh menyebabkan permukaan kusut.

• Kapit secara seragam dan sokong kepingan nipis untuk mengelakkan pesongan dan perbualan.

• Periksa toleransi tepi dan kerataan serta-merta selepas pemotongan; sisihan kecil boleh menjejaskan kelegaan elektrik.

• Pertimbangkan pembersihan selepas pemesinan dan rawatan permukaan di mana pencemaran atau sisa filem boleh mengurangkan rintangan permukaan.

Memilih bahan yang mempunyai toleransi ketebalan dan mesin dengan bersih mengurangkan kerja semula dan meningkatkan hasil laluan pertama semasa NPI dan pengeluaran volum.

Prestasi jangka panjang mengatasi nombor lembaran data tajuk

Helaian data menyediakan penanda aras yang berguna, tetapi tingkah laku jangka panjang di bawah tekanan gabungan adalah perkara yang menentukan kebolehpercayaan medan. Tanya pembekal untuk data penuaan, ujian kitaran kelembapan dan laporan kestabilan mekanikal apabila boleh. Jika prestasi yang disahkan diperlukan (aeroangkasa, peralatan gred perubatan atau sistem industri kritikal misi), dapatkan bahan dengan sejarah ujian yang didokumenkan atau pensijilan pihak ketiga yang sepadan dengan profil pengendalian anda.

Sumber dan realiti rantaian bekalan

Helaian yang ideal dari segi teknikal hanya berguna jika ia boleh dihantar secara konsisten. Untuk program pengeluaran, pilih pembekal yang:

• Stok berbilang ketebalan standard dan saiz panel.

• Menawarkan perkhidmatan pemotongan tersuai, penghalaan CNC atau pemesinan nilai tambah.

• Menyediakan kebolehkesanan dan konsistensi lot-to-lot.

• Kekalkan komitmen masa utama yang jelas dan kapasiti sandaran.

Penglibatan awal dengan pembekal anda untuk melayakkan stok, menjalankan kumpulan perintis dan mewujudkan kriteria penerimaan menghalang perubahan lewat yang boleh menjejaskan pelancaran produk.

Contoh aplikasi praktikal

• Penebat pengubah — pilih lembapan rendah, lamina dielektrik tinggi seperti kaca epoksi atau gred fenolik dengan tingkah laku jangka panjang yang stabil.

• Modul bateri — nyatakan bahan kaca epoksi (EPGM203 atau serupa) yang mengekalkan kekuatan dielektrik pada suhu sel tinggi dan menahan penuaan terma.

• Penebat motor dan penjana — memilih G10/G11 di mana getaran dan kitaran haba berterusan; gunakan G11 untuk zon suhu yang lebih tinggi.

• Alat suis dan penutup — gunakan FR4 di mana kalis api dan pematuhan diperlukan, digabungkan dengan toleransi ketebalan yang ketat untuk pemasangan automatik.

Panduan terakhir untuk jurutera dan pembeli

Pemilihan bahan yang baik mengimbangi faktor elektrik, haba, mekanikal, kebolehkilangan dan bekalan. Mulakan pemilihan daripada persekitaran operasi — suhu, kelembapan, beban mekanikal dan kekangan kawal selia — kemudian pilih keluarga bahan yang pasti memenuhi permintaan tersebut sepanjang hayat produk. Untuk banyak sistem OEM yang menuntut, Laminat bertetulang kaca termoset seperti G10, G11, FR4 dan gred kaca epoksi berprestasi tinggi seperti EPGM203 menyampaikan keperluan jurutera kebolehramalan.
