في الأنظمة الكهروميكانيكية الحديثة، نادرًا ما تكون الصفائح المسطحة مجرد مادة حشو. غالبًا ما تصبح صفائح العزل دعامات هيكلية، وعناصر لإدارة الحرارة، ومكونات آلية دقيقة تؤثر على تفاوتات النظام، وهوامش الأمان، وعمر المنتج. إن اختيار المادة فقط من خلال الأرقام العازلة الأولية أو السعر يثير مفاجآت لاحقًا: انحراف الأبعاد، أو انخفاض مسافات الزحف، أو النقاط الساخنة الحرارية، أو إنتاج غير متناسق.

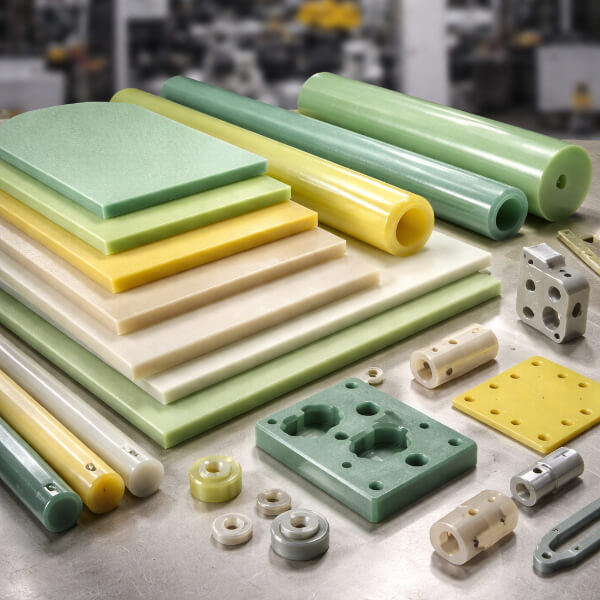

إن الصفائح المركبة بالحرارة - صفائح الإيبوكسي والفينول والبوليستر المقواة بالزجاج - هي العمود الفقري عندما تكون القدرة على التنبؤ في ظل الحرارة والرطوبة والحمل المستمر. تقارن هذه المقالة خيارات التصلب الحراري الشائعة، وتسلط الضوء على خيار زجاج الإيبوكسي عالي الأداء (EPGM203)، وتقدم إرشادات عملية للاختيار والتصنيع والشراء.
يمكن أن تكون اللدائن الحرارية جذابة للاستخدامات منخفضة التكلفة أو درجات الحرارة المنخفضة لأنها سهلة التشكيل. ولكن في ظل درجة الحرارة المستمرة والحمل الميكانيكي، فإن العديد من اللدائن الحرارية تصبح طرية وتزحف. هذا التغيير التدريجي في الشكل أو الاستجابة الميكانيكية يمكن أن يدفع النظام إلى الخروج عن نطاق التسامح.
بمجرد معالجة المواد الصلبة بالحرارة، فإنها لا تلين بالحرارة بنفس الطريقة. تحتفظ الشرائح المقواة بالزجاج بالصلابة والأداء العازل واستقرار الأبعاد عبر نطاقات درجات الحرارة الواسعة. في التطبيقات التي يجب أن تحافظ فيها الأجزاء على العلاقات الميكانيكية والتخليص الكهربائي لسنوات، فإن المواد المتصلدة بالحرارة هي الرهان الأكثر أمانًا.
G10 عبارة عن صفائح زجاجية من الإيبوكسي تتميز بالصلابة الميكانيكية والعزل الكهربائي الموثوق به في البيئات الرطبة أو الصناعية. استخدم G10 عندما تحتاج إلى مخزون صفائح قوي وقابل للتشكيل للفواصل الهيكلية أو القضبان العازلة أو الألواح العازلة الحاملة.
G11 يشبه G10 ولكنه مصمم لتحمل درجات الحرارة العالية. اختر G11 حيث يُتوقع حدوث درجات حرارة مرتفعة مستمرة أو تدرجات حرارية أكبر - على سبيل المثال، بالقرب من إلكترونيات الطاقة أو ملفات المحرك عالية الطاقة.
يشترك FR4 في بنية زجاج الإيبوكسي ولكنه يتضمن كيمياء مثبطات اللهب وتعرفات UL الشائعة. يعد FR4 هو الاختيار المعتاد عندما يكون أداء مكافحة الحرائق أو الامتثال التنظيمي في المعدات الكهربائية المغلقة هو الاهتمام الرئيسي - فكر في خزانات التحكم وعوازل PCB المجاورة والمنتجات الاستهلاكية التي تتطلب توافق UL/IEC.

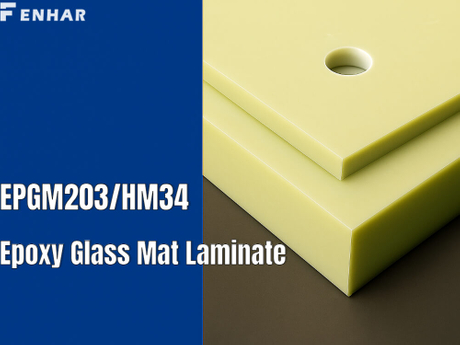

EPGM203 عبارة عن صفائح من زجاج الإيبوكسي تم تطويرها لمهام العزل الصعبة التي تتطلب توازنًا بين قوة العزل الكهربائية العالية، وامتصاص الرطوبة المنخفض، والتحكم الدقيق في الأبعاد. إنها تعمل بشكل نظيف، وتتقبل التشطيبات السطحية، وهي مصممة للحفاظ على الخواص الكهربائية والميكانيكية في ظل الدورات الحرارية المتكررة - مما يجعلها مناسبة تمامًا لحواجز مجموعة البطاريات، ومكونات عزل المحولات، والفواصل المصنعة بدقة.
عند المقارنة بين المرشحين، قم بتقييم كل هذه العناصر معًا - نادرًا ما يروي رقم واحد القصة بأكملها.
تتوافق درجة حرارة الخدمة والحد الأقصى للاستخدام المستمر مع البيئة المستدامة الأكثر سخونة، وليس مجرد ارتفاعات قصيرة.
ثبات الأبعاد تحت الحمل - تقييم الزحف وثبات الانحناء على المدى الطويل للأجزاء الهيكلية أو الداعمة.
قوة العزل الكهربائي ومقاومة السطح - ضع في اعتبارك الرطوبة والتلوث والإجهاد الوريدي المتوقع.
امتصاص الرطوبة - يحافظ الامتصاص المنخفض على الخواص العازلة والميكانيكية.
أداء اللهب والدخان - مطلوب للامتثال أو التركيبات الحساسة للسلامة.
قابلية التصنيع وجودة الحافة - الأجزاء التي يتم تقطيعها أو تفكيكها ستزيد من مخاطر NPI.
السُمك والتفاوتات المتاحة - تعمل التفاوتات الأكثر صرامة في المخزون على تحسين اتساق التجميع.
استمرارية التوريد والخدمات المخصصة - تعمل الخيارات المتوفرة في المخزون والقطع أو التشغيل الآلي حسب الطلب على تقليل مخاطر الإنتاج.
إعطاء الأولوية للخصائص التي تهم التطبيق: بالنسبة لحزمة البطارية، فإن الاستقرار الحراري، والعزل العازل، وانخفاض إطلاق الغازات قد يفوق تصنيف اللهب؛ بالنسبة للمفاتيح الكهربائية، ستكون مثبطات اللهب ومقاومة القوس الكهربائي ضرورية.
يتم تصنيع شرائح اللدائن الحرارية عمومًا بشكل أكثر توقعًا من العديد من اللدائن الحرارية. ومع ذلك، اتبع الممارسات الجيدة للحفاظ على جودة الجزء:
استخدم أدوات كربيد حادة مع أشعل النار المناسب لتقليل التقطيع.
قم بتحسين التغذية والسرعات لتجنب تراكم الحرارة الذي يمكن أن يسبب تآكل السطح.
قم بالمشبك بشكل موحد وادعم الصفائح الرقيقة لمنع الانحراف والثرثرة.
فحص مدى تحمل الحافة واستواءها مباشرة بعد القطع؛ الانحرافات الصغيرة يمكن أن تؤثر على الموافقات الكهربائية.
ضع في اعتبارك التنظيف بعد التصنيع والمعالجة السطحية حيث يمكن للتلوث أو بقايا الأفلام أن تقلل من مقاومة السطح.
يؤدي اختيار المواد التي تتحمل تفاوتات السُمك والماكينة بشكل نظيف إلى تقليل إعادة العمل وزيادة إنتاجية التمريرة الأولى أثناء إنتاج NPI وحجم الإنتاج.
توفر أوراق البيانات معايير مفيدة، ولكن السلوك طويل المدى في ظل الضغوطات المجمعة هو ما يحدد موثوقية المجال. اطلب من الموردين بيانات التقادم، واختبارات دورة الرطوبة، وتقارير الاستقرار الميكانيكي كلما أمكن ذلك. عندما يكون الأداء المعتمد مطلوبًا (الطيران، أو المعدات الطبية، أو الأنظمة الصناعية ذات المهام الحرجة)، ابحث عن المواد ذات تاريخ الاختبار الموثق أو شهادات الطرف الثالث التي تتوافق مع ملف تعريف التشغيل الخاص بك.
تكون الورقة المثالية تقنيًا مفيدة فقط إذا كان من الممكن تسليمها بشكل متسق. بالنسبة لبرامج الإنتاج، يفضل الموردين الذين:
قم بتخزين العديد من السماكات القياسية وأحجام الألواح.
تقديم خدمات القطع المخصصة، أو التوجيه باستخدام الحاسب الآلي، أو خدمات التصنيع ذات القيمة المضافة.
توفير إمكانية التتبع والاتساق بين الكثير.
الحفاظ على التزامات المهلة الزمنية الواضحة والقدرة الاحتياطية.
إن المشاركة المبكرة مع المورد الخاص بك لتأهيل المخزون، وتشغيل دفعات تجريبية، ووضع معايير القبول تمنع التغييرات المتأخرة التي يمكن أن تعرقل عمليات إطلاق المنتج.
عزل المحولات - اختر شرائح منخفضة الرطوبة وعالية العزل الكهربائي مثل زجاج الإيبوكسي أو درجات الفينول ذات السلوك المستقر على المدى الطويل.
وحدات البطارية - تحدد مواد زجاج الإيبوكسي (EPGM203 أو ما شابه) التي تحتفظ بقوة العزل الكهربائي عند درجات حرارة الخلية المرتفعة وتقاوم التقادم الحراري.
عزل المحرك والمولد - يفضل G10/G11 حيث يكون الاهتزاز والتدوير الحراري مستمرين؛ استخدم G11 للمناطق ذات درجات الحرارة المرتفعة.
مجموعة المفاتيح الكهربائية والمرفقات - استخدم FR4 عندما يكون هناك حاجة إلى مثبطات اللهب والامتثال، بالإضافة إلى تفاوتات ضيقة في السُمك للتجميع الآلي.
يوازن الاختيار الجيد للمواد بين العوامل الكهربائية والحرارية والميكانيكية وقابلية التصنيع والعرض. ابدأ الاختيار من بيئة التشغيل - درجات الحرارة، والرطوبة، والأحمال الميكانيكية، والقيود التنظيمية - ثم اختر مجموعة المواد التي تلبي هذه المتطلبات بشكل موثوق على مدار عمر المنتج. بالنسبة للعديد من أنظمة OEM المتطلبة، توفر الصفائح المقواة بالزجاج الحراري مثل G10 وG11 وFR4 ودرجات زجاج الإيبوكسي عالية الأداء مثل EPGM203 القدرة على التنبؤ التي يحتاجها المهندسون.
