Antistatisches (ESD) Wellenlötpalettenmaterial für Leiterplatten

Antistatisches (ESD) Wellenlötpalettenmaterial für Leiterplatten

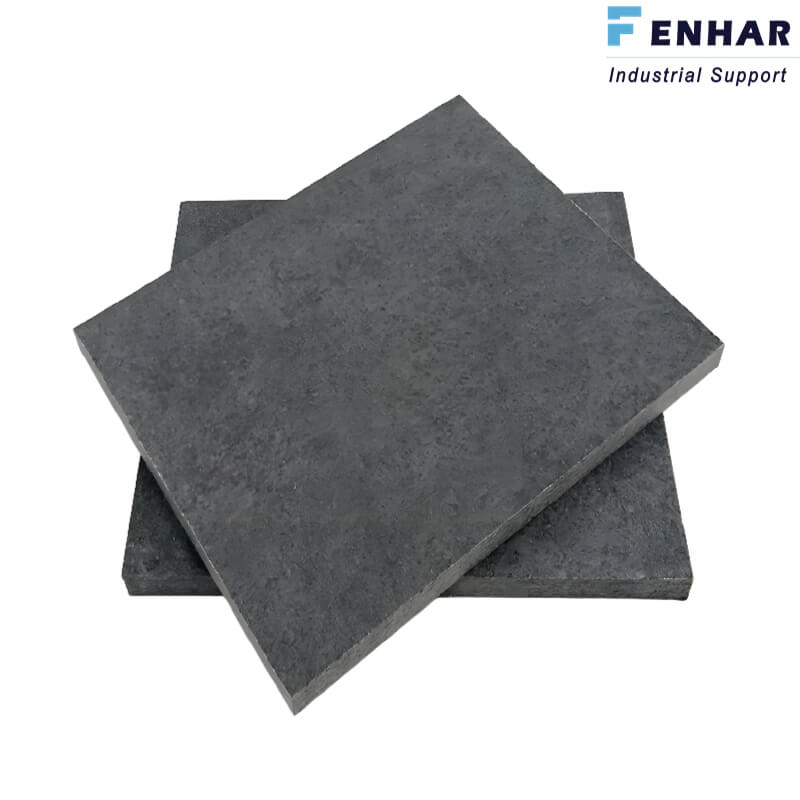

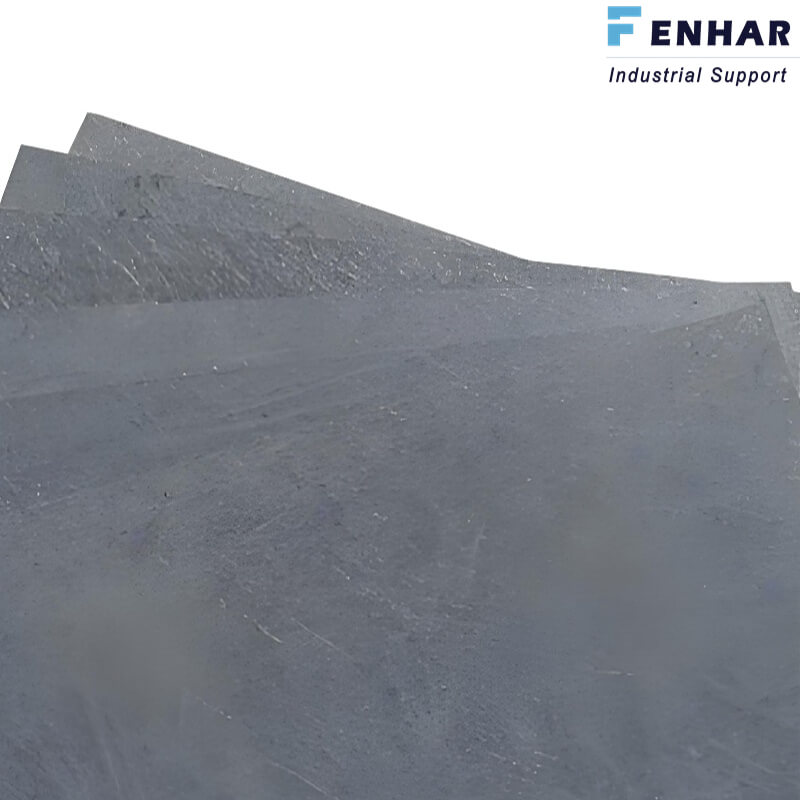

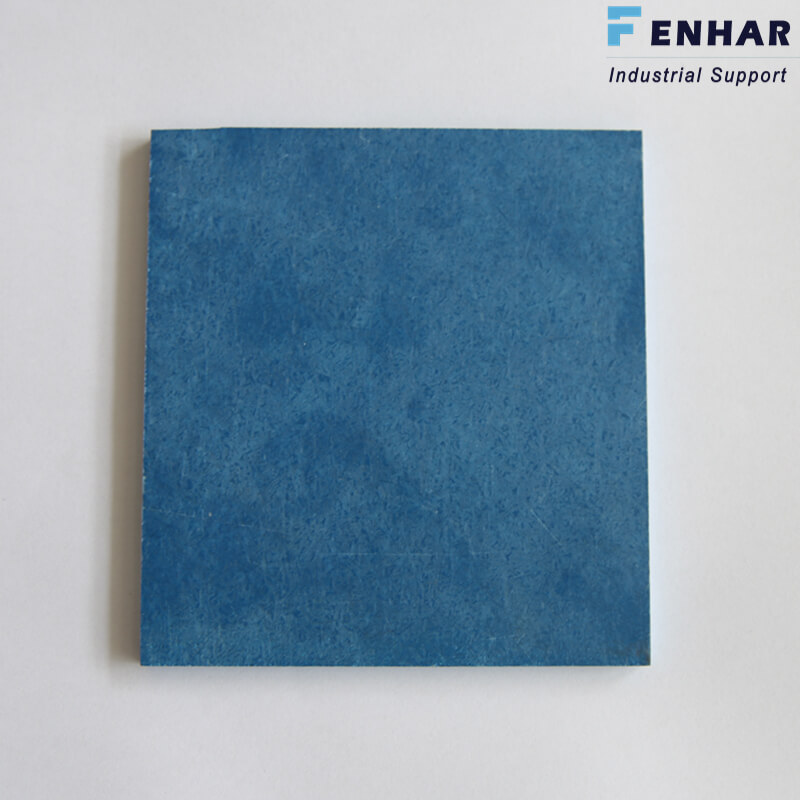

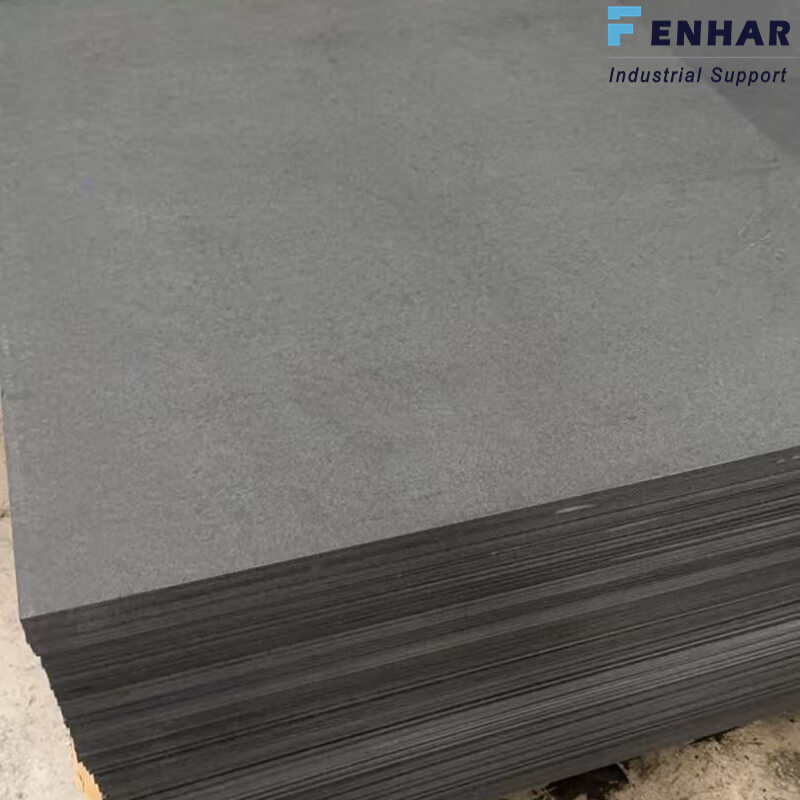

Antistatisches (ESD) Wellenlötpalettenmaterial für Leiterplatten – eine glasfaserverstärkte Epoxidplatte, die für wiederholte Wellen- und Reflow-Lötzyklen entwickelt wurde und stabile Abmessungen, niedrige Wärmeleitfähigkeit und antistatische Oberflächenkontrolle für eine lange Lebensdauer in der bleifreien Produktion bietet.

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Produktdetails

Ein dicht gewebtes Glasfaser-/Epoxidharz-Laminat, das speziell für Präzisions-PCB-Lötpaletten und -träger entwickelt wurde. Das Harzsystem widersteht aggressiven Flussmittelchemikalien und bewahrt die mechanische Integrität bei wiederholten Hochtemperaturzyklen, während die gewebte Verstärkung das Eindringen von Flussmitteln und die Freilegung der Fasern verhindert. Die platinenspezifischen Paletten lassen sich zu feinen Geometrien bearbeiten (dünne Wände möglich) und behalten ihre Ebenheit und Toleranzen über Tausende von Wellenlötzyklen hinweg bei, wodurch sie sich ideal für die Montage großer Stückzahlen und qualitätskritischer Vorrichtungen eignen.

Holen Sie sich ein Angebot

Produktparameter

Maximale Dauerbetriebstemperatur

≈ 280 °C (ausgelegt für wiederholte Lötzyklen)

Dichte

≈ 1,85 g/cm³

Biegefestigkeit (⊥ zu Schichten)

≈ 400 MPa (typisch)

Biegemodul (⊥ zu Schichten)

≈ 26.000 MPa

Oberflächenwiderstand (antistatisch / ESD-Bereich)

~10⁵ – 10⁹ Ω/sq (ausgewählte Qualitäten abgestimmt auf optische Erkennung und ESD-Kontrolle)

Wärmeleitfähigkeit (typisch)

≈ 0,25–0,30 W/(m·K) (geringe Wärmeausbreitung hilft, lokale Wärmegradienten aufrechtzuerhalten)

Produktvorteile

Zyklenerprobte Langlebigkeit in Umgebungen mit aggressiven Flussmitteln

Behält die mechanische und Oberflächenintegrität über ausgedehnte Wellen-/Reflow-Zyklen hinweg, selbst mit Halogenid-aktivierten Flussmitteln, wodurch die Häufigkeit des Austauschs verringert wird.

Ultrapräzise Bearbeitungsfähigkeit

Gewebtes Laminat ermöglicht zuverlässige Dünnwandeigenschaften (bis zu ~0,50 mm) und enge Toleranzen für komplexe, auf die Platine abgestimmte Hohlräume und feine Abstandshalter.

Integrierte ESD-Kontrolle ohne Opferbeschichtungen

Auswählbare Oberflächenwiderstandsklassen sorgen für eine ESD-Leistung, die für optische Inspektionen und automatisierte Linien geeignet ist und den Bedarf an sekundären Oberflächenbehandlungen verringert.

Produktanwendungen

Kundenspezifische, auf die Leiterplatte abgestimmte Wellenlötpaletten für Leiterplatten mit gemischten Technologien

Präzisionsgeschnittene und mit Taschen versehene Paletten, die dicht bestückte Baugruppen (durchkontaktierte Komponenten neben SMD-Bereichen) für eine unterbrechungsfreie, wiederholbare Wellenlötverarbeitung aufnehmen.
Hochdurchsatz-Trägervorrichtungen für Inline-Tests und AOI-Transfer

Langlebige Träger, die Platinen durch Löt-, automatische optische Inspektions- und Funktionsteststationen transportieren und dabei die Planarität der Platine und den passgenauen Zugang wahren.
Qualifizierungs- und Nacharbeitsträger zur bleifreien Prozessvalidierung

Vorrichtungen für Labor- und Pilotläufe, bei denen bleifreie Profile und aggressive Flussmittelchemie validiert werden; werden als Referenzträger für Lebensdauer- und Flussmittelverträglichkeitstests verwendet.
