Transformatorisolierpapier bleibt für den zuverlässigen Betrieb vieler Leistungstransformatoren von zentraler Bedeutung. Obwohl die Kernidee einfach ist – ein festes Dielektrikum, das Leiter trennt und die mechanische Struktur unterstützt – bestimmt die Technik rund um dieses Material die Lebensdauer, Zuverlässigkeit und das Betriebsrisiko. In diesem Leitfaden erfahren Sie, was Transformatorisolierpapier in der Praxis ist , wie es sich im Betrieb verhält, welche Prüfungen bei der Herstellung und Wartung wichtig sind und wie Ingenieure es auswählen und verwalten, um die Lebensdauer zu verlängern.

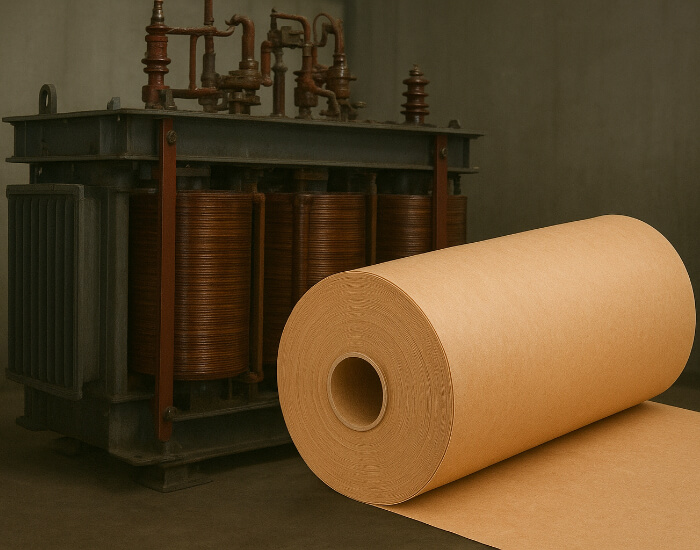

Im Wesentlichen handelt es sich bei Transformatorisolierpapier um eine hergestellte Folie oder Platte, deren Hauptaufgabe darin besteht, für elektrische Isolierung und mechanische Trennung innerhalb eines Transformators zu sorgen. Es ist so konstruiert, dass es als Teil eines dielektrischen Zweiphasensystems funktioniert: den festen Zelluloseschichten und der flüssigen Isolierflüssigkeit, die üblicherweise den Transformator füllt. Die Kombination – nicht das Papier allein – liefert die dielektrische Leistung, Wärmeübertragung und mechanische Dämpfung, die Transformatoren benötigen.
Bei der Herstellung liegt der Schwerpunkt auf der Kontrolle der Faserzusammensetzung, der Blattbildung und der Endkonditionierung. Zu den wichtigsten Schritten gehören die Auswahl und Verfeinerung der Fasern, die Bildung von Nassfolien, das Pressen und Trocknen, die Oberflächenveredelung (zur Kontrolle von Porosität und Glätte) und alle chemischen Modifikationen zur Verbesserung der thermischen Beständigkeit. Anschließend schneiden und formen Verarbeitungsbetriebe das Material zu dünnen Zwischenlagen, gekreppten Wickelpapieren oder dickerem Pressspan, der für Stützteile, Kanäle und Abstandshalter verwendet wird.
Verschiedene Veredelungsoptionen – glattes Kalandrieren für gleichmäßige Dicke, Kreppen zur Erhöhung der Flexibilität oder Harzimprägnierung für Steifheit – führen beim Einlegen des Papiers zu deutlich unterschiedlichen mechanischen und Imprägnierungsverhalten.
Beim Spezifizieren oder Testen von Isolierpapier bestimmt eine kurze Liste messbarer Attribute die tatsächlichen Ergebnisse:
Zelluloseintegrität (Molekülkettenlänge): typischerweise ausgedrückt als Polymerisationsgrad (DP). Ein höherer DP entspricht einer längeren erwarteten Lebensdauer; DP nimmt mit Hitze, chemischem Angriff und der Zeit ab.
Feuchtigkeitsgehalt nach Gewicht: Eingeschlossenes Wasser ist ein Hauptfeind – es verringert die Durchschlagsfestigkeit und beschleunigt die chemische Alterung.
Elektrische Festigkeit und Durchschlagsverhalten: gemessen sowohl unter trockenen Bedingungen als auch als ölimprägniertes Paar, da letzteres im Betrieb vorhanden ist.
Mechanische Festigkeit unter Druck- und Zugbelastung: entscheidend für Teile, die Wicklungen tragen oder Kurzschlusskräften standhalten müssen.
Dicke, Dichte und Porosität: Diese beeinflussen die Feldverteilung und die Art und Weise, wie das Papier Isolierflüssigkeiten aufnimmt und zurückhält.
Verträglichkeit mit Isolierflüssigkeiten und Additiven: Manche Flüssigkeiten benetzen Zellulose unterschiedlich oder reagieren über Jahrzehnte chemisch.
Durch die Festlegung vertraglicher Pass/Fail-Grenzen für diese Tests – und die Forderung nach repräsentativen Chargenproben – werden Überraschungen bei der Montage und im Betrieb verhindert.
Isolierpapier wird in Transformatoren der Versorgungsklasse selten trocken betrieben. Durch die flüssige Imprägnierung werden Poren gefüllt und Grenzflächen abgedichtet, wodurch die dielektrische Leistung, der Wärmefluss und die mechanische Dämpfung verändert werden. Die Wahl der Flüssigkeit (Mineralöl, natürlicher Ester, synthetischer Ester, Silikonflüssigkeit usw.) verändert die Benetzbarkeit, die Feuchtigkeitsmigrationsmuster und langfristige chemische Wechselwirkungen. Daher muss die Papierauswahl unter Berücksichtigung der Zielflüssigkeit und des Betriebstemperaturbereichs erfolgen.
Praktische Konsequenz: Eine für Mineralöl ausgewählte Papiersorte kann sich bei einer Esterflüssigkeit anders verhalten – manchmal vorteilhaft (z. B. höhere tolerierte Feuchtigkeit) und manchmal in einer Weise, die einer Validierung bedarf (z. B. Quellung, extrahierbare Stoffe). Hersteller und Designer sollten Kompatibilitätsdaten und beschleunigte Interaktionstests anfordern, wenn Flüssigkeitsänderungen geplant sind.
Unterschiedliche Standorte erfordern unterschiedliche Papierformen:
Turn-and-Layer-Interleaving: sehr dünne, flexible Schichten, die dem Leiterprofil folgen; Diese erfordern eine hervorragende Knitterfestigkeit und eine vorhersehbare Dicke.
Erdungswand- und Phasenbarrieren: Mehrschichtstapel oder Verbundbaugruppen, die die Kriechstrecke und die Impulsfestigkeit festlegen – diese erfordern eine geringe Porosität und eine stabile Permittivität.
Kanäle, Abstandshalter und Strukturelemente: dickere Pressspan- oder Formpapierlaminate, die mechanischer Belastung standhalten.
Wickelkopfstützen und Keile: Teile, die Vibrationen widerstehen und bei thermischen Wechselwirkungen ihre Form behalten.
Bei der Auswahl des richtigen Formfaktors – dünnes Krepppapier oder hochdichter Pressspan – müssen elektrische Belastungen, mechanische Kräfte und Temperaturgradienten aufeinander abgestimmt werden.
Für Beschaffungs- oder Designteams reduziert eine prägnante Checkliste die Nacharbeit:
Definieren Sie elektrische Belastungen (normale Betriebsspannung, Impulspegel).
Definieren Sie das thermische Profil (Umgebung, Hotspot-Ziel, Überlastungen).
Wählen Sie eine akzeptable Lebenserwartung und ein akzeptables Wartungsintervall.
Geben Sie prüfbare Eigenschaften an: DP, Feuchtigkeitsgrenzwert, Zugfestigkeit, Durchschlagspannung (ölimprägniert), Dickentoleranz.
Identifizieren Sie die Isolierflüssigkeit und fordern Sie eine dokumentierte Kompatibilität.
Fordern Sie Anweisungen zur Verpackung, Lagerung und Vortrocknung der gelieferten Teile.
Rückverfolgbarkeit definieren: Chargennummern, Prüfzertifikate und Probenahmeplan.
Klare Spezifikationen verhindern den Ersatz billigerer Materialien, die vorzeitig ausfallen oder die Verarbeitung im Werk erschweren.
Nach der Lieferung kommt es häufig zu Feuchtigkeitsaufnahme und Verunreinigungen. Zu den Best Practices gehören:
Bewahren Sie die Materialien in einer mit Trockenmittel ausgekleideten Verpackung versiegelt auf, bis sie benötigt werden.
In einem klimatisierten Bereich lagern und längere Zeit der feuchten Luft aussetzen.

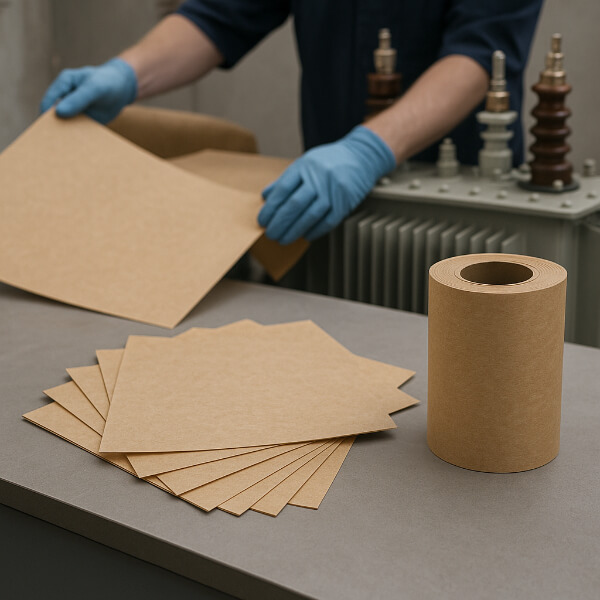

Handhabung minimieren; Tragen Sie Handschuhe, um eine Öl-/Fettübertragung zu vermeiden.
Trocknen Sie die Baugruppen vor, bis sie den im Design festgelegten Feuchtigkeitszielen entsprechen (dies ist zuverlässiger als der Versuch, sie während des Betriebs zu trocknen).
Verwenden Sie zum Aufwickeln und Stapeln saubere, kontrollierte Räume, um Partikeleinschlüsse zu reduzieren.
Kleine Fehler bei der Montage können Jahre später zu großen Zuverlässigkeitsproblemen führen.
Die feste Isolierung altert langsam, aber mehrere Diagnosefunktionen geben eine Frühwarnung:
Feuchtigkeitsprofilierung (Papier vs. Öl) – die Erkennung von übermäßigem Wasser im Papier weist auf einen verringerten dielektrischen Spielraum hin.
Probenahme des Polymerisationsgrads (DP) – wird bei größeren Ausfällen durchgeführt, um die verbleibende mechanische Lebensdauer zu quantifizieren.
Furankonzentration im Öl – chemische Marker für den Zelluloseabbau; Ein Aufwärtstrend ist eine Warnung.
Teilentladungsüberwachung (PD) und Analyse gelöster Gase (DGA) – können auf eine lokale elektrische Verschlechterung hinweisen.
Visuelle und mechanische Inspektionen bei Generalüberholungen – physikalische Verformungen oder spröde Pressspanplatten weisen auf eine fortgeschrittene Alterung hin.
Ein Programm, das Ölchemie, elektrische Tests und gelegentliche Probenahmen von Feststoffisolierungen kombiniert, liefert das aussagekräftigste Bild.
Wenn Papier das Ende seiner Lebensdauer erreicht, enthält es oft Öl und Abbauprodukte. Für eine sichere Entsorgung ist es erforderlich, Öl nach Möglichkeit von Feststoffen zu trennen und die örtlichen Vorschriften für kontaminierte Materialien zu befolgen. Es gibt Recyclingmöglichkeiten für Zellulose, aber eine Kontamination mit Mineralöl erschwert die Prozesse und erfordert möglicherweise eine spezielle Handhabung. Anlageneigentümer wägen bei der Planung von Ersatz- oder Neubauten zunehmend die Umweltkosten von Flüssigkeiten und Isolierungsoptionen ab.
Bei vielen Transformatortypen bleibt Papier vorherrschend, es gibt jedoch immer mehr Alternativen:
Thermisch verbesserte Zellulose – chemische Behandlungen, die die akzeptable Temperaturbelastung verlängern.
Papiere auf Aramidbasis – synthetische Hochtemperaturmaterialien für Designs, die thermische Grenzen überschreiten.
Filmlaminate und Verbundstoffe – wenn ultradünne, wiederholbare dielektrische Schichten benötigt werden, können Polymerfilme oder mehrschichtige Verbundstoffe in Hybriddesigns verwendet werden.
Weiterentwicklung der Flüssigkeitstechnologie – Die Einführung von Esterflüssigkeiten oder synthetischen Materialien wirkt sich auf die Papierauswahl aus und kann die zulässige Temperatur verlängern oder die Brandleistung verbessern.
Designer sollten die Auswirkungen auf das Gesamtsystem (elektrisch, thermisch, chemisch und umweltbedingt) berücksichtigen, bevor sie sich von herkömmlichem Papier abwenden.
Hoher Feuchtigkeitstrend im Öl, aber niedrige Furane: wahrscheinlicher Wassereinbruch oder saisonale Feuchtigkeitseffekte; Untersuchen Sie Dichtungen und Atmungssysteme und planen Sie eine gezielte Trocknung.
Steigendes Furan ohne DGA-Gassignatur: deutet eher auf eine langsame Zellulosealterung als auf einen elektrischen Fehler hin – planen Sie eine mechanische Probenahme (DP), bevor das größere Risiko eskaliert.
Lokalisierte PD mit stabiler Ölchemie: Auf mechanischen Abrieb, scharfe Kanten oder Hohlräume in den Isolierbaugruppen prüfen.
Diese kurzen Szenarien veranschaulichen die Notwendigkeit einer interdisziplinären Diagnostik: Chemie, Elektrik und Mechanik.
Transformator-Isolierpapier ist nicht nur eine Ware – es ist eine Systemkomponente, deren langfristiges Verhalten von der Materialauswahl, der Flüssigkeitspaarung, der Fertigungsdisziplin und der laufenden Überwachung abhängt. Die erfolgreichsten Programme behandeln die Papierauswahl als Teil einer integrierten Anlagenstrategie: Sie legen messbare Eigenschaften fest, erzwingen Handhabungsdisziplin, validieren die Kompatibilität mit Flüssigkeiten und arbeiten mit einem zustandsbasierten Wartungsprogramm.
