Khi một thiết kế đòi hỏi một sự tin cậy tấm cách điện , việc chọn đúng loại có thể tạo nên sự khác biệt giữa một sản phẩm đáng tin cậy và việc làm lại tốn kém. Hai loại thường được chỉ định - EPGM203 và EPGC203 - đều là vật liệu tổng hợp epoxy-thủy tinh, tuy nhiên chúng hoạt động khác nhau khi sử dụng tại hiện trường. Bài viết này sẽ tìm hiểu xem chúng khác nhau như thế nào, tại sao những khác biệt đó lại quan trọng và cách chọn vật liệu phù hợp cho một ứng dụng nhất định.
EPGC203 (được gia cố bằng vải/vải) mang lại độ bền định hướng vượt trội, độ ổn định kích thước, độ hút ẩm thấp hơn và gia công sạch hơn cho các bộ phận điện chính xác.

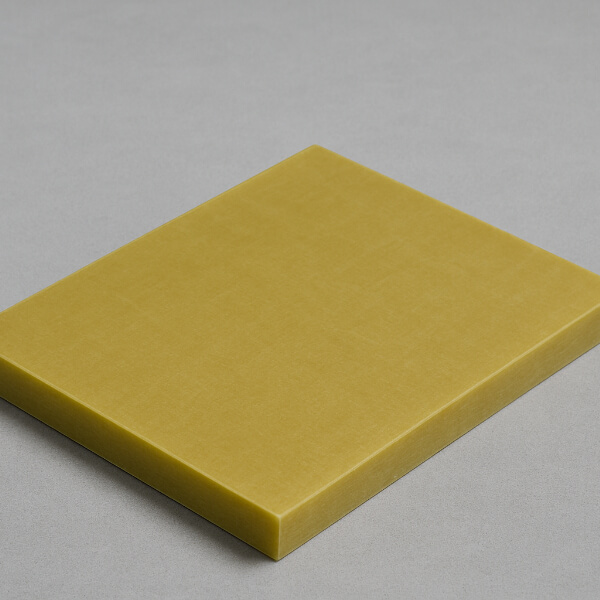

EPGM203 (được gia cố bằng thảm thủy tinh) cung cấp các đặc tính cơ học (đẳng hướng) đồng đều hơn, khả năng định hình và chống va đập tốt hơn - thường được ưu tiên cho các miếng cách điện dày hơn hoặc hình thành.
Đọc tiếp để biết thông tin chi tiết, danh sách kiểm tra quyết định và các mẹo mua sắm thực tế.
Cả EPGM203 và EPGC203 đều là các tấm nhựa epoxy được gia cố bằng sợi thủy tinh, được sử dụng ở những nơi phải cùng tồn tại cách điện và độ ổn định cơ học. Sự khác biệt quan trọng nhất là cách sắp xếp sợi thủy tinh :
Gia cố bằng vải thủy tinh (dệt) - EPGC203: sợi thủy tinh được dệt thành tấm; điều này dẫn đến sức mạnh khác biệt dọc theo các hướng dệt và cấu trúc chặt chẽ, dày đặc.
Gia cố bằng tấm thủy tinh (ngẫu nhiên/không dệt) - EPGM203: các sợi thủy tinh ngắn được liên kết với nhau thành một tấm thảm; tấm thảm tạo ra sức mạnh đồng đều hơn theo mọi hướng và dễ dàng phù hợp với hình dạng hơn.
Nền nhựa (epoxy) quyết định phần lớn hiệu suất cơ bản về nhiệt và điện; dạng gia cố thay đổi hành vi cơ học, độ ẩm và gia công.
Độ bền định hướng: Các lớp vải dệt thoi thường thể hiện độ bền kéo và độ uốn cao hơn dọc theo trục vải. Nếu thiết kế của bạn phụ thuộc vào độ cứng trong mặt phẳng cao hoặc khả năng chịu tải theo các hướng cụ thể (ví dụ: các bộ phận mỏng, dài), thì EPGC203 có xu hướng hoạt động tốt hơn.
Tính đẳng hướng và khả năng chống va đập: Tấm thảm thủy tinh trải tải đều hơn theo các hướng. Đối với các bộ phận chịu ứng suất đa hướng, tải sốc hoặc cần khả năng chịu nén và va đập tốt, EPGM203 thường có lợi.
Độ ổn định kích thước: EPGC203 thường có dung sai chặt chẽ tốt hơn trong chu kỳ nhiệt và tải trọng cơ học vì cốt thép dệt làm giảm độ rão và cong vênh.
Tính chất điện môi: Cả hai vật liệu đều có độ bền điện môi mạnh khi được sản xuất đúng cách. Tuy nhiên, EPGC203 được gia cố bằng vải dày hơn thường cho thấy tổn thất điện môi thấp hơn một chút và độ ổn định điện lâu dài tốt hơn trong môi trường ẩm ướt hoặc nhiều dầu.
Hấp thụ độ ẩm: Cấu trúc thảm có thể cho phép hấp thụ độ ẩm cao hơn một chút do cấu trúc vi mô của chúng; các tấm dệt có xu hướng ít thấm hơn. Nếu ứng dụng phải đối mặt với độ ẩm cao, ngâm nước hoặc làm sạch bằng hơi nước, hãy ưu tiên tùy chọn gia cố bằng vải.
Cả hai loại đều được sử dụng trong hệ thống cách điện ở nhiệt độ cao. Thông số nhiệt quan trọng cần so sánh là nhiệt độ chuyển hóa thủy tinh (Tg) và chỉ số nhiệt độ được chứng nhận của vật liệu. Công thức nhựa của các nhà cung cấp khác nhau, do đó, hãy luôn so sánh dữ liệu của nhà sản xuất về Tg và nhiệt độ sử dụng liên tục thay vì giả định sự tương đương.
Đục lỗ và tạo hình: Tấm mat thường phù hợp và đục lỗ tốt, làm cho chúng tốt cho các chất cách điện định hình và các bộ phận dày hơn.
Gia công chính xác: Các lớp vải dệt thoi tạo ra các cạnh khe sạch hơn và chi tiết mịn hơn khi phay, định tuyến hoặc cắt laze, khiến chúng được ưu tiên sử dụng cho các bộ phận động cơ và máy biến áp yêu cầu kiểm soát kích thước chặt chẽ.
Liên kết và chất kết dính: Các tấm Epoxy liên kết tốt với các chất kết dính công nghiệp thông thường, nhưng việc lựa chọn chất kết dính và chuẩn bị bề mặt phải phù hợp với nhiệt độ và môi trường hoạt động.
EPGC203 (vải): cách điện khe stato, tấm chắn máy biến áp, vòng đệm và miếng chêm chính xác cũng như bất kỳ nơi nào có độ hút ẩm thấp và độ ổn định kích thước cao đều được ưu tiên.
EPGM203 (thảm): chất cách điện dày hơn, vỏ định hình, bộ phận kết cấu điện và yêu cầu hoạt động cơ học đẳng hướng và khả năng chống va đập.
Khi so sánh EPGM203 và EPGC203 từ nhà cung cấp, hãy yêu cầu các giá trị đo được sau:
Hệ thống nhựa và chỉ số nhiệt độ được chứng nhận (Tg, nhiệt độ dịch vụ liên tục)
Độ bền kéo, uốn và nén (có ghi chú hướng thử)
Độ bền điện môi (kV/mm) và tổn thất điện môi/tan δ ở các tần số liên quan
Độ hấp thụ nước (%) sau khi ngâm tiêu chuẩn (ví dụ: 24h/48h)
Dung sai kích thước và hệ số giãn nở nhiệt
Dung sai mật độ và độ dày
Các thông số gia công và ghi chú dụng cụ được đề xuất
Quy trình làm sạch và xử lý được khuyến nghị của nhà sản xuất
Chứng nhận: Danh sách UL, tài liệu tham khảo IEC/ASTM hoặc tương đương nếu được yêu cầu
Nếu bạn cần các bộ phận chính xác có độ hút ẩm thấp : nạc EPGC203.
Nếu bạn cần các bộ phận được định hình, dày hơn, chịu va đập với đặc tính đẳng hướng: nạc EPGM203.
Nếu môi trường hoạt động nóng + ẩm: luôn kiểm tra độ ẩm và dữ liệu điện nhiệt độ cao của nhà cung cấp.
Đối với lõi động cơ/máy biến áp và lớp lót khe có dung sai quan trọng - hãy chọn loại được gia cố bằng vải.
Khi chi phí và việc sản xuất dễ dàng đối với các hình dạng phức tạp là vấn đề quan trọng, hãy xem xét loại được gia cố bằng thảm.
Mẫu và thử nghiệm: Luôn đặt hàng mẫu để gia công nội bộ và thử nghiệm môi trường. Bảng dữ liệu cho bạn biết phạm vi dự kiến, nhưng các bộ phận thực xác nhận sự phù hợp và chức năng.
Thời gian gia công và chu kỳ: Tấm lót có thể làm cùn dụng cụ nhanh hơn trong quá trình gia công chính xác; xác nhận nguồn cấp dữ liệu và tốc độ được đề xuất với nhà cung cấp của bạn.
Lớp phủ & lớp phủ hoàn thiện bề mặt: Một số ứng dụng được hưởng lợi từ lớp phủ vecni hoặc lớp phủ phù hợp - xác nhận khả năng tương thích với lớp cán mỏng và nhiệt độ xử lý.
Tính nhất quán của lô: Khi đặt hàng số lượng lớn để sản xuất, hãy yêu cầu truy xuất nguồn gốc lô và chứng nhận nguyên liệu để giảm sự khác biệt giữa các lần vận hành.
Câu hỏi: EPGM203 và EPGC203 có thể thay thế cho nhau được không?
Đ: Không phải lúc nào cũng vậy. Đôi khi chúng có thể được thay thế nếu hệ thống nhựa và độ dày phù hợp, nhưng sự khác biệt trong cốt thép làm thay đổi hành vi cơ học, độ ẩm và gia công. Xác minh bằng thử nghiệm.
Hỏi: Cái nào cách điện tốt hơn?
A: Cả hai đều là chất cách điện mạnh; EPGC203 được gia cố bằng vải thường cho thấy độ ổn định điện lâu dài tốt hơn một chút trong điều kiện ẩm ướt.
Hỏi: Cái nào dễ gia công hơn?
Đáp: EPGC203 tạo ra các cạnh được gia công sạch hơn; EPGM203 có thể dễ dàng tạo hình và đục lỗ hơn.
Việc lựa chọn giữa EPGM203 và EPGC203 phụ thuộc vào việc kết hợp chức năng bộ phận với hoạt động của vật liệu: ưu tiên độ ổn định kích thước và độ ẩm thấp cho các bộ phận điện chính xác; ủng hộ tính đẳng hướng và khả năng định hình cho các mảnh dày hơn hoặc có hình dạng. Sử dụng danh sách kiểm tra so sánh nhà cung cấp ở trên, kiểm tra sớm các bộ phận thực và ghi lại các cài đặt công cụ và nhà cung cấp ưa thích sau khi bạn hoàn tất lựa chọn.
