Epoxy gia cố bằng thủy tinh với các tấm lõi kự khác biệt trong các cơ chế thiệt hại như vi sóng ma trận và kinking sợi.</a>

Epoxy gia cố bằng thủy tinh với các tấm lõi kự khác biệt trong các cơ chế thiệt hại như vi sóng ma trận và kinking sợi.

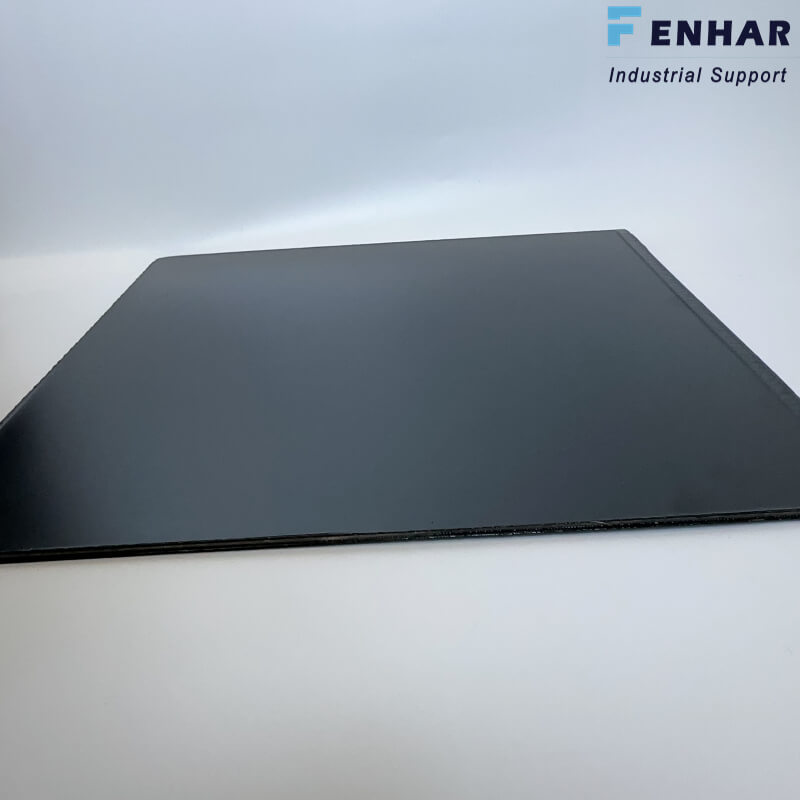

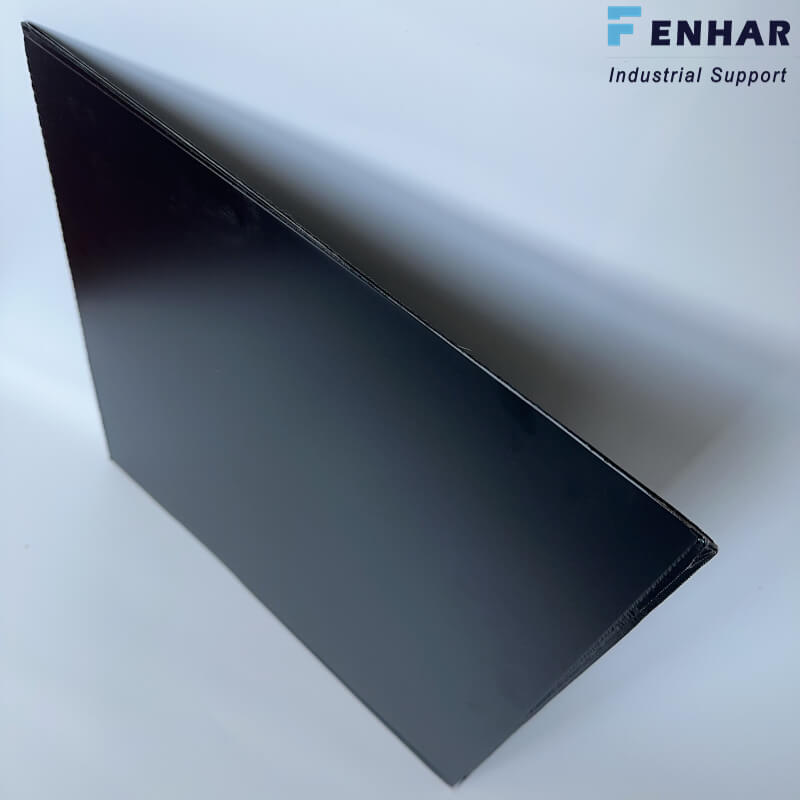

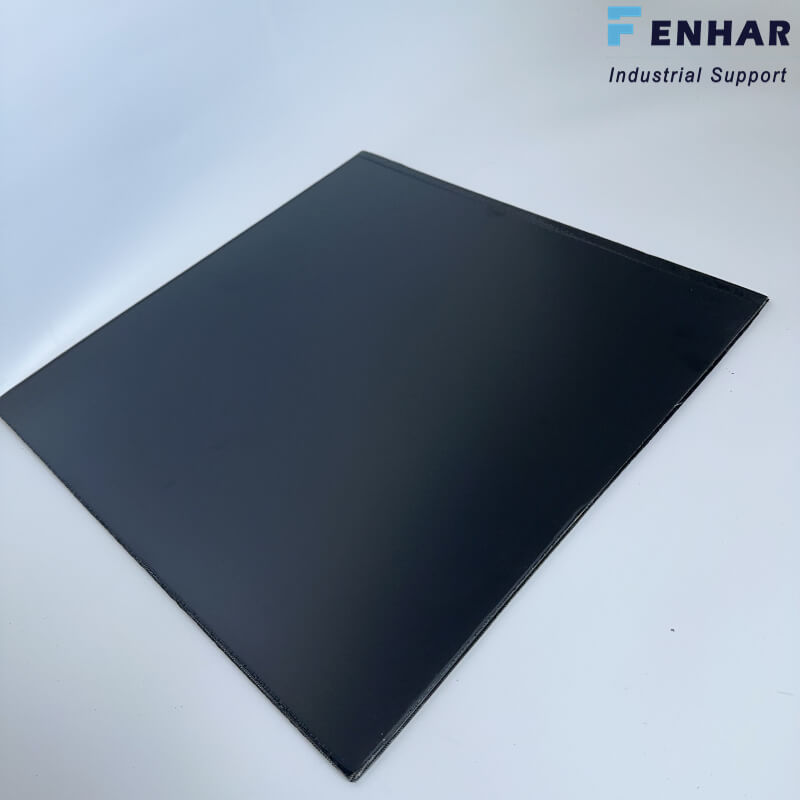

Epoxy gia cố bằng kính với các tấm lõi kim loại có phần giữa bằng thép không gỉ 316L được kẹp giữa lớp kính epoxy G10 có độ bền cao. Chúng mang lại điện trở điện môi 35 kV, cường độ va đập 33 kJ/m2 và hoạt động liên tục ở nhiệt độ 150 °C, khiến chúng trở nên lý tưởng để cách nhiệt mạnh mẽ và hỗ trợ cơ học trong các ứng dụng cấp điện và bịt kín.

Số lượng:
Tình trạng sẵn có:





Hỏi Thêm vào giỏ

Chi tiết sản phẩm

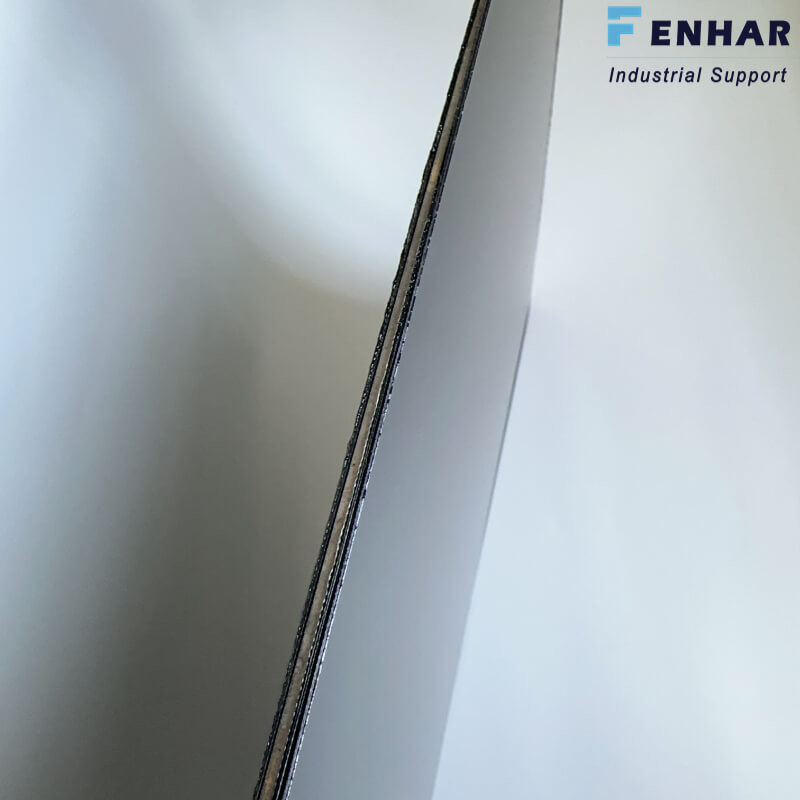

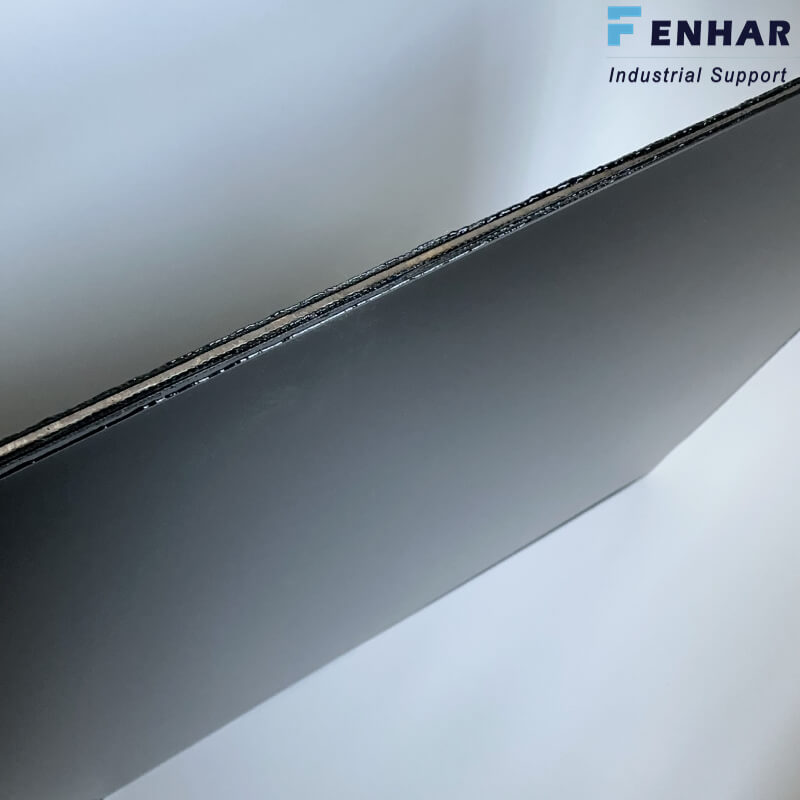

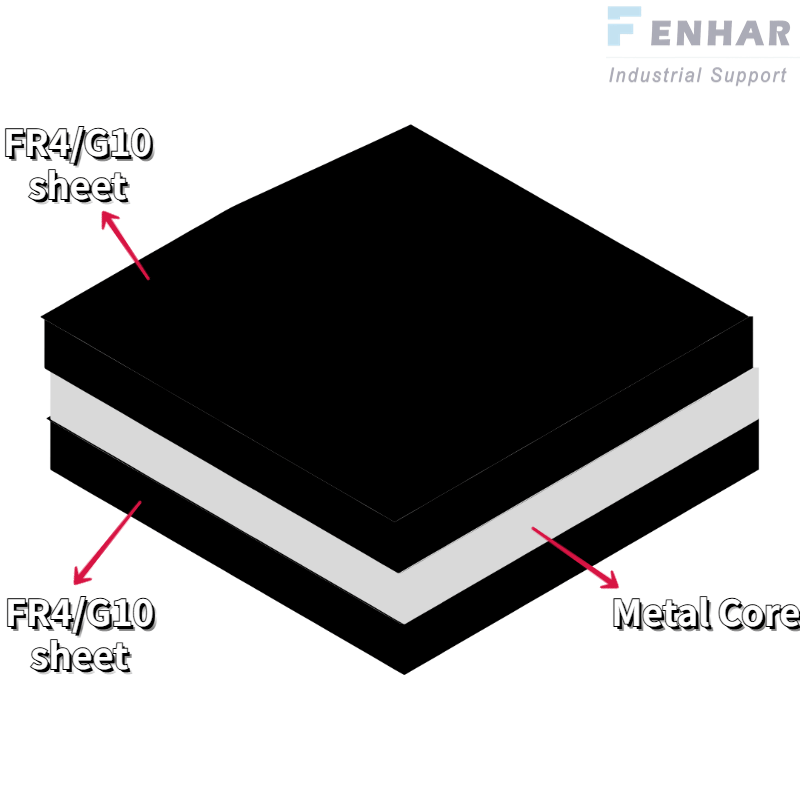

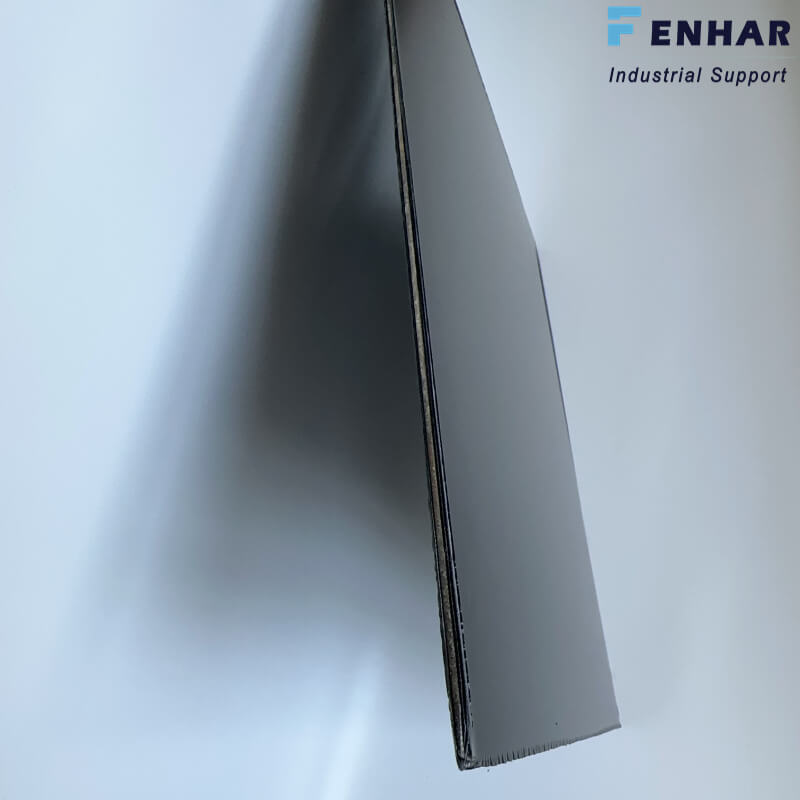

Mỗi tấm được chế tạo bằng cách liên kết một tấm SS316L 3,0 mm giữa hai lớp epoxy gia cố bằng thủy tinh G10 1,6 mm bằng quy trình cán ép nóng chính xác. Các lớp sợi thủy tinh tẩm epoxy được xử lý dưới nhiệt và áp suất, tạo ra cấu trúc không có khoảng trống kết hợp độ cứng kéo của lõi kim loại với khả năng cách điện của lớp mỏng.

Các mặt G10 có khả năng chống ẩm tuyệt vời (dưới 0,1% trong 24 giờ ngâm) và duy trì ít nhất 80% độ bền uốn khi ngâm trong dầu biến thế ở nhiệt độ 90 ± 2 °C. Trong khi đó, lõi SS316L mang lại khả năng hỗ trợ nén đồng đều, cho phép hỗn hợp chịu được tải trọng lặp đi lặp lại và duy trì độ phẳng trong chu kỳ nhiệt từ –45 °C đến 150 °C. Cấu trúc bánh sandwich đảm bảo độ ổn định điện môi liên tục lên đến điện áp đánh thủng 35 kV, trong khi các lớp G10 cung cấp khả năng chống hồ quang và tổn thất điện môi thấp ở tần số 50 Hz (≤ 0,035).

Kích thước có thể sử dụng nằm trong khoảng từ 1020 × 1220 mm đến 1220 × 2440 mm, với độ dày tổng thể có thể tùy chỉnh từ 6,2 mm (hai tấm mỏng 1,6 mm cộng với lõi 3,0 mm) cho đến các thước đo dày hơn theo yêu cầu kỹ thuật. Những tấm composite này có thể gia công chính xác, cho phép cắt và khoan có dung sai chặt chẽ mà không bị tách lớp.

Nhận báo giá

Thông số sản phẩm

Tiêu chuẩn

IEC60893-3-2

NEMALI-1

DIN 7735

MIL-I-24768/2 GEE

Tỉ trọng

1,85 g/cm³

Điện áp đánh thủng

35 kV

Sức mạnh tác động

33 kJ/m2

Độ dày lõi kim loại

3.0mm SS316L

Nhiệt độ hoạt động tối đa

150°C

Ưu điểm sản phẩm

Sức mạnh tổng hợp

Lõi SS316L và lớp G10 liên kết với nhau để mang lại khả năng chịu tải đồng thời và cách điện cao áp mà không có thêm rào cản.

Ổn định nhiệt và độ ẩm

Các bề mặt laminate có khả năng hấp thụ nước thấp (≤ 0,1%) và lõi kim loại đảm bảo độ phẳng về kích thước trên –45 °C đến 150 °C, giảm thiểu sự chênh lệch giãn nở nhiệt.

Khả năng gia công chính xác

Các lớp kính epoxy đồng nhất và độ dày kim loại cho phép cắt, khoan và phay CNC có dung sai chặt chẽ, giảm lãng phí sau chế tạo.

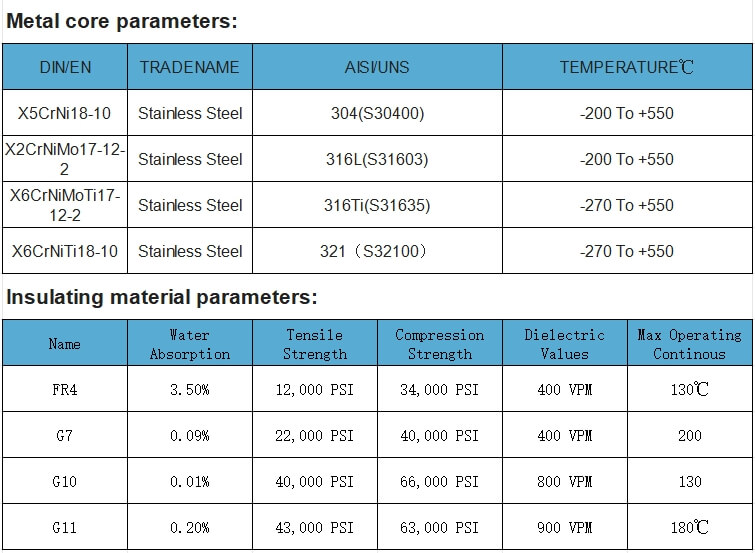

Thông số dữ liệu của tấm lõi kim loại Epoxy gia cố bằng kính

Ứng dụng sản phẩm

Miếng đệm cách nhiệt mặt bích

Được sử dụng làm tấm đệm cách ly trong hệ thống đường ống áp suất cao (ANSI/API), kết hợp tính toàn vẹn của phốt với cách ly điện và độ cứng cơ học.
Chất cách điện hỗ trợ thanh cái

Được gia công thành các khối đệm và tấm chắn trong cụm thiết bị đóng cắt và máy biến áp để ngăn chặn hồ quang giữa các pha trong khi vẫn giữ được sự hỗ trợ cấu trúc dưới tải cơ học.
Linh kiện bịt kín điện áp cao

Được chế tạo thành các tấm nền cách điện cho các con dấu được cấp năng lượng bằng lò xo PTFE trong các bộ mặt bích dầu khí hoặc hóa dầu quan trọng, trong đó khả năng chống lại chất lỏng ăn mòn và độ bền điện môi cao là rất cần thiết.
