Verbundgleitlager werden schnell zur Standardwahl, wenn Betriebszeit, Belastbarkeit und Widerstandsfähigkeit gegenüber rauem Betrieb am wichtigsten sind. Das Ersetzen oder Nachrüsten herkömmlicher Bronze- oder Thermoplast-Buchsen durch technische duroplastische Verbundlaminate bietet Designern die Möglichkeit, den Verschleiß zu reduzieren, die Wärme zu kontrollieren und die Lebenszykluskosten zu senken, ohne die Komplexität zu erhöhen. In diesem Artikel erfahren Sie, warum, wie Sie sie richtig gestalten und welche praktischen Faustregeln Sie heute anwenden können.

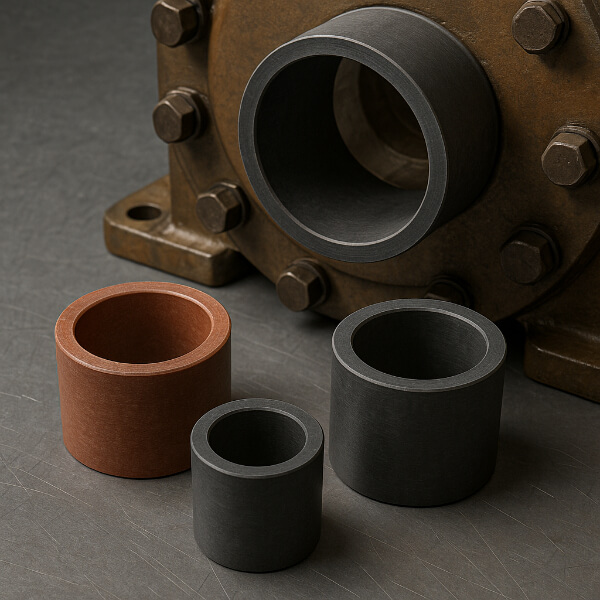

Duroplastische Verbundlaminate kombinieren eine ausgehärtete Harzmatrix (z. B. Phenolharz oder Epoxidharz) mit verstärkenden Fasern oder Stoffen. Das Ergebnis ist eine Materialfamilie, die dem Kriechen unter Belastung standhält, Stoß- und Kantenbelastungen standhält und die Dimensionsstabilität bei erhöhten Temperaturen besser beibehält als viele Thermoplaste. Im Vergleich zu Metallen bieten technische Verbundwerkstoffe eine intrinsische Schwingungsdämpfung und elektrische Isolierung und können für die Selbstschmierung oder die Aufnahme externer Kühlmedien maßgeschneidert werden.
Praktische Vorteile, die Sie im Job spüren werden:
Höhere Dauerdruckfestigkeit bei Dauerbelastung.
Geringere Verschleißraten in Kombination mit gehärteten Wellen und geeigneter Schmierung.
Bessere Wärmeisolierung, wenn die Wärmeübertragung auf die angrenzende Struktur begrenzt werden muss.
Anpassbare Reibungseigenschaften – von ölbenetzten bis zu dauerhaft geschmierten Oberflächen.
Nicht alle Verbundwerkstoffe sind gleich. Berücksichtigen Sie bei der Spezifikation eines Gleitlagers die folgenden Abmessungen der Materialauswahl:
Basisharzsystem : Phenolharze sind bekannt für ihre Druckfestigkeit und Hitzetoleranz; Epoxidglassysteme bieten in einigen Formulierungen eine höhere Zähigkeit und Feuchtigkeitsbeständigkeit.
Verstärkungstyp : Gewebte Baumwoll- oder Glasgewebe oder gefüllte Phenolharze können das Verschleißverhalten und die Reibung des Lagers verändern. Graphit oder andere Festschmierstoffe können integriert werden, um eine selbstschmierende Schicht aufzubauen.
Oberflächenbeschaffenheit und Bearbeitung : Die endgültige Bohrungskonfiguration und das Oberflächenpolieren bestimmen die anfängliche Einlaufreibung und Leckage bei geschmierten Konstruktionen.
Umwelteinflüsse : Wenn das Lager Meerwasser, aggressiven Chemikalien oder starken Feuchtigkeitsschwankungen ausgesetzt ist, wählen Sie Formulierungen, die für diese Bedingungen getestet wurden.
Fazit: Passen Sie das Harz- und Füllstoffpaket an die mechanischen, chemischen und thermischen Anforderungen an, anstatt nur nach dem Preis zu entscheiden.
Korrekte Maßzugaben sind der wirksamste Schritt zur Gewährleistung der Lagerlebensdauer. Nachfolgend finden Sie technische Faustregeln, die Sie bei der frühen Planung oder bei einer Nachrüstung anwenden können.
Lassen Sie einen kleinen Radialspalt zwischen Welle und Lager, um Schmierfilm und Wärmeausdehnung zu ermöglichen. Eine praktische Richtlinie besteht darin, das Spiel proportional zum Wellendurchmesser einzustellen: etwa 0,001 Zoll pro Zoll Wellendurchmesser, mit einem praktischen Mindestspiel von 0,005 Zoll, um Bearbeitungstoleranzen und anfängliches Einlaufen auszugleichen.
Beispiel: für eine 3,750-Zoll-Welle: 3,750 × 0,001 = 0,00375 → addieren Sie den Mindestwert von 0,005 → Konstruktionsspiel ≈ 0,009 Zoll. Die Lagerbohrung sollte also etwa 3,759 Zoll betragen.
Duroplastische Verbundwerkstoffe können Feuchtigkeit absorbieren und kleine Dimensionsänderungen aufweisen. Berücksichtigen Sie eine radiale Schwellung in der Größenordnung von etwa 0,010 Zoll pro Zoll Lagerwandstärke (dies ist eine konservative Konstruktionstoleranz – genaue Zahlen finden Sie in den Daten des Materiallieferanten). Bei einem dünnwandigen Lager mit einer Wandstärke von 0,200 Zoll müssen Sie mit einer radialen Änderung von etwa 0,002 Zoll rechnen und diese bei der Festlegung der Abmessungen von Welle zu Bohrung und Gehäuse berücksichtigen.
Wenn ein Lager axial festgehalten wird (an beiden Enden festgeklemmt), benötigt es über seine Länge Raum für Ausdehnung. Eine nützliche Regel besteht darin, etwa 0,005 Zoll pro Zoll erfasster Länge zuzulassen. Bei einer Lagerlänge von 4,000 Zoll bedeutet das etwa 0,020 Zoll axiale Aufnahme im Gehäuse oder über Kompensatoren.

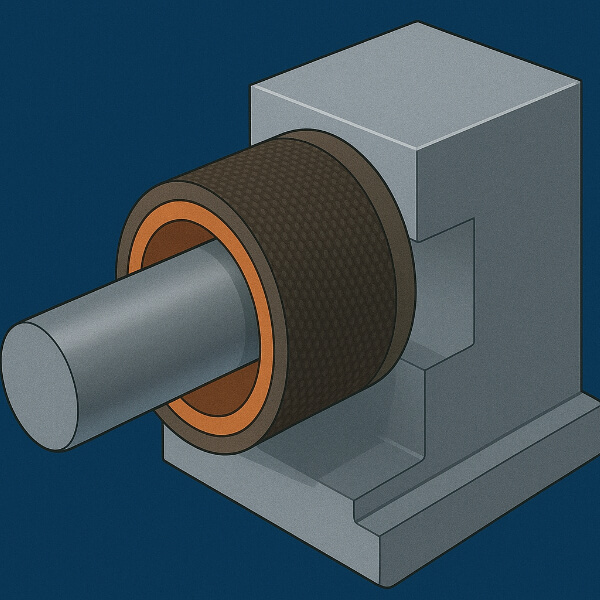

Paar Verbundhülsen mit gehärteten, glatten Schäften. Eine harte Schaftoberfläche (je nach Bedarf durchgehärtet oder induktionsgehärtet) widersteht Rillenverschleiß und verringert die Wahrscheinlichkeit, dass eingebettete Fremdkörper den Verbundstoff abreiben. Streben Sie eine feine Oberfläche (niedriger Ra) der Lagerzapfenoberflächen an, um die Lagerlebensdauer zu verlängern.
Verbundhülsen sind oft bessere Wärmeisolatoren als Metalllager; Das kann ein Vorteil (Schutz benachbarter Komponenten) oder ein Problem (lokale Überhitzung) sein. Temperatur gezielt verwalten:
Aktive Kühlung : Wenn die Anwendung unter Dauerlast Wärme erzeugt, sollten Sie Ölströmungskanäle oder Wasserkühlung durch das Gehäuse in Betracht ziehen, um Wärme abzuleiten.
Schmiermittelauswahl : Verbundwerkstoffe akzeptieren eine breite Palette von Schmiermitteln – Mineralöle, synthetische Öle und sogar Wasserfilmbetrieb in bestimmten Formulierungen. Für wartungsfreie Systeme verwenden Sie selbstschmierende Formulierungen mit in der Matrix eingebetteten Festschmierstoffen.
Temperaturüberwachung : Integrieren Sie bei kritischen Installationen einen Temperatursensor in der Nähe des Lagers, um ungünstige Trends frühzeitig zu erkennen.
Gekühlte oder gut geschmierte Verbundlager laufen kühler, behalten ihre Härte und weisen weniger Kriechverhalten auf – all dies verlängert die Lebensdauer.
Selbstschmierende Verbundlager betten eine Schmierphase (Graphit, PTFE oder technische Polymerfasern) direkt in die Verschleißoberfläche ein. Sie sind besonders nützlich, wenn eine regelmäßige Schmierung unpraktisch ist oder eine Verunreinigung durch die Schmierung die Umwelt oder das Produkt schädigen würde.
Vorteile :
Reduzierte Wartungshäufigkeit oder völlig wartungsfreier Betrieb.
Vorhersehbare Reibungskoeffizienten über lange Wartungsintervalle.
Verbesserte Stoßbelastungstoleranz im Vergleich zu einigen Festschmierstoffen.
Zu bewertende Kompromisse :
Niedrigere maximale Gleitgeschwindigkeit in einigen Formulierungen – S/v-Grenzwerte des Lieferanten bestätigen.
Etwas höhere Anschaffungskosten im Vergleich zu einfachen Thermoplasten; Die Lebenszykluskosten sind in der Regel niedriger.
Wenn extreme Sauberkeit erforderlich ist, prüfen Sie, ob innerhalb des Betriebstemperaturbereichs eine Schmiermittelmigration vorliegt.
Verbundgleitlager glänzen in Branchen und Bedingungen wie:
Schiffsantriebe : Wo Salzwassereinwirkung und starke radiale Belastungen Materialien erfordern, die nicht abreiben und auf Korrosionsbeständigkeit ausgelegt werden können.
Schwere Maschinen und Geräte : Kräne, Pumpen und Förderbänder, die Stoßfestigkeit und lange Wartungsintervalle erfordern.
Elektromotoren und Generatoren : wo Vibrationsdämpfung und elektrische Isolierung von Vorteil sind.
Kryogene oder temperaturwechselnde Umgebungen : Varianten von duroplastischen Laminaten mit geringer Wärmeausdehnung bewahren die Geometrie über große Temperaturbereiche hinweg.
Bevor Sie die Beschaffung oder Zeichnung eines Gleitlagers abschließen, gehen Sie diese Checkliste durch:
Bestätigen Sie statische und dynamische Belastungsbereiche, einschließlich Stoßbelastungen und Arbeitszyklus.
Wählen Sie eine Harz-/Füllstoffkombination entsprechend der Umweltbelastung (Feuchtigkeit, Salzsprühnebel, Chemikalien).
Geben Sie Laufspiel und minimale Bearbeitungstoleranzen für die Bohrung an.
Berücksichtigen Sie bei der Gehäusekonstruktion Quell- und Axialwachstumstoleranzen.
Definieren Sie die Anforderungen an Wellenhärte und Oberflächenbeschaffenheit.
Entscheiden Sie sich für eine Schmierstrategie (externe Schmierung vs. Selbstschmierung).
Bewerten Sie den Kühlbedarf für kontinuierliche Hochleistungsanwendungen.
Fordern Sie Testdaten des Lieferanten für Verschleißrate, Druckfestigkeit und S/v-Grenzwerte an.
Fügen Sie Wartungshinweise bei: Inspektion, erwartete Lebensdauer und Austauschverfahren.
Wenn Sie verstehen, wie Lager ausfallen, kann dies verhindert werden: Die häufigsten Ursachen sind Oberflächenabrieb, thermische Erweichung, hydromechanische Auswaschung (Schmiermittelverlust) und übermäßiges Kriechen. Vermeiden Sie dies, indem Sie Verbundwerkstoffe mit gehärteten Wellen kombinieren, die Wärme regulieren, eine ausreichende Schmierfilmdicke sicherstellen und Verunreinigungen von der Öl-/Filmgrenzfläche fernhalten.
Bei korrekter Konstruktion und Installation bieten Duroplast-Verbundgleitlager eine langlebige, wartungsärmere Alternative für viele anspruchsvolle und umweltschonende Anwendungen. Der Schlüssel zum Erfolg liegt in der Auswahl des richtigen Materialsystems, das realistische Abstände und Maßänderungen ermöglicht und eine geeignete Wärme- und Schmierstrategie anwendet. Wenn diese Elemente vorhanden sind, können Verbundhülsen Ausfallzeiten reduzieren, die Lebenszykluskosten senken und eine vorhersehbare Leistung unter Last liefern.
