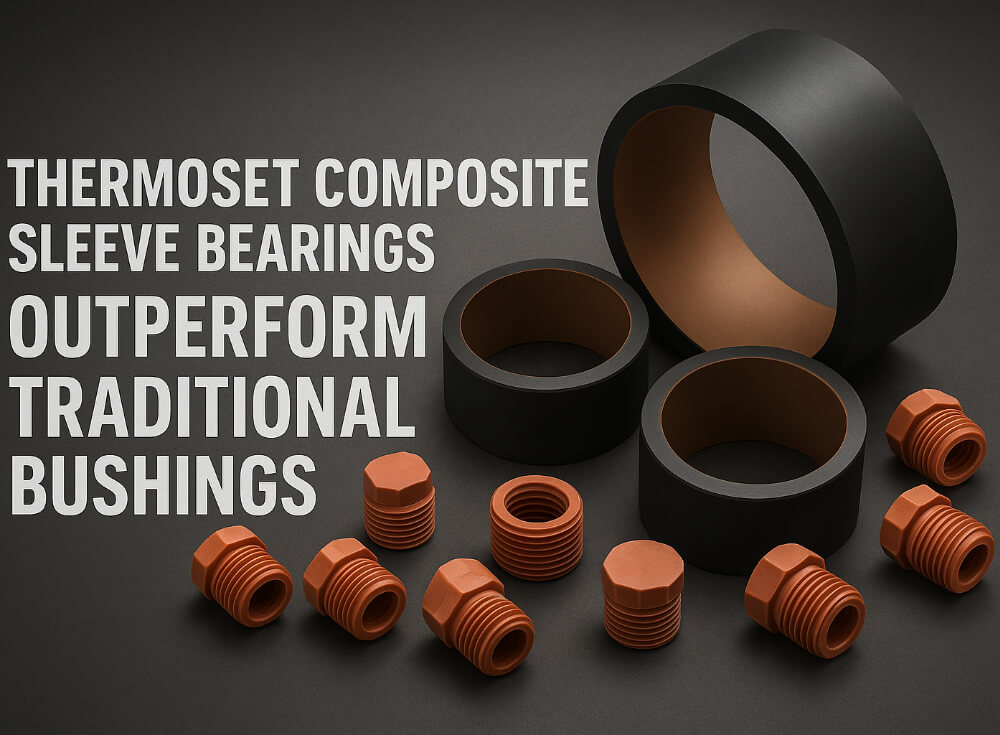

Los rodamientos de deslizamiento compuestos se están convirtiendo rápidamente en la opción predeterminada cuando el tiempo de actividad, la capacidad de carga y la resistencia al servicio severo son más importantes. Reemplazar o actualizar los casquillos tradicionales de bronce o termoplástico con laminados compuestos termoestables de ingeniería brinda a los diseñadores una manera de reducir el desgaste, controlar el calor y reducir el costo del ciclo de vida sin agregar complejidad. Este artículo explica por qué, cómo diseñarlos correctamente y reglas prácticas que puedes utilizar hoy.
Los laminados compuestos termoestables combinan una matriz de resina curada (fenólica o epoxi, por ejemplo) con fibras o tejidos de refuerzo. El resultado es una familia de materiales que resiste la fluencia bajo carga, tolera impactos y cargas en los bordes y preserva la estabilidad dimensional a temperaturas elevadas mejor que muchos termoplásticos. En comparación con los metales, los compuestos de ingeniería ofrecen amortiguación de vibraciones y aislamiento eléctrico intrínsecos, y pueden adaptarse para la autolubricación o para aceptar medios de refrigeración externos.
Ventajas prácticas que notarás en el trabajo:
Mayor resistencia a la compresión sostenida bajo carga continua.
Menores índices de desgaste cuando se combinan con ejes endurecidos y una lubricación adecuada.
Mejor aislamiento térmico cuando se debe limitar la transferencia de calor a la estructura adyacente.
Características de fricción personalizables, desde superficies humedecidas por aceite hasta superficies lubricadas permanentemente.
No todos Los compuestos son iguales. Al especificar un cojinete liso, considere estas dimensiones de elección de material:
Sistema de resina base : Las resinas fenólicas son bien conocidas por su resistencia a la compresión y tolerancia al calor; Los sistemas de vidrio epoxi ofrecen mayor dureza y resistencia a la humedad en algunas formulaciones.
Tipo de refuerzo : Las telas tejidas de algodón o vidrio, o las cargas fenólicas, pueden cambiar el comportamiento de desgaste y la fricción de los rodamientos. Se pueden integrar grafito u otros lubricantes sólidos para formar una capa autolubricante.
Acabado de superficie y mecanizado : la configuración final del orificio y el pulido de la superficie determinan la fricción de asentamiento inicial y las fugas para los diseños lubricados.
Exposición ambiental : si el rodamiento ve agua de mar, productos químicos agresivos o grandes cambios de humedad, elija formulaciones probadas para esas condiciones.
Conclusión: haga coincidir el paquete de resina y relleno con las demandas mecánicas, químicas y térmicas en lugar de elegir únicamente por el precio.
Las tolerancias dimensionales correctas son el paso más eficaz para garantizar la vida útil del rodamiento. A continuación se detallan reglas generales de ingeniería que puede aplicar durante el diseño inicial o en una modernización.
Deje un pequeño espacio radial entre el eje y el rodamiento para permitir la película lubricante y el crecimiento térmico. Una pauta práctica es establecer la holgura proporcional al diámetro del eje: aproximadamente 0,001 pulgadas por pulgada de diámetro del eje, con una holgura práctica mínima de 0,005 pulgadas para adaptarse a las tolerancias de mecanizado y el asentamiento inicial.
Ejemplo: para un eje de 3,750 pulgadas: 3,750 × 0,001 = 0,00375 → agregue el juego mínimo de 0,005 → diseño ≈ 0,009 pulgadas. Por lo tanto, el diámetro interior del rodamiento debe ser de aproximadamente 3,759 pulgadas.
Los compuestos termoestables pueden absorber humedad y presentar pequeños cambios dimensionales. Permita una hinchazón radial aproximadamente del orden de 0,010 pulgadas por pulgada de espesor de la pared del soporte (este es un margen de diseño conservador; verifique los datos del proveedor de materiales para conocer los números exactos). Para un rodamiento de pared delgada con un espesor de pared de 0,200 pulgadas, espere un cambio radial de aproximadamente 0,002 pulgadas y tenga en cuenta esto al establecer las dimensiones del eje al orificio y de la carcasa.
Si un rodamiento está capturado axialmente (sujetado en ambos extremos), necesita espacio para expandirse a lo largo de su longitud. Una regla útil es permitir aproximadamente 0,005 pulgadas por pulgada de longitud capturada. Para una longitud de rodamiento de 4.000 pulgadas, eso significa aproximadamente 0.020 pulgadas de alojamiento axial en la carcasa o mediante juntas de expansión.
Empareje manguitos compuestos con ejes lisos y endurecidos. Una superficie dura del eje (endurecida por completo o por inducción, según corresponda) resiste el desgaste de la ranura y reduce la posibilidad de que los residuos incrustados desgasten el compuesto. Busque un acabado fino (bajo Ra) en las superficies de los muñones para prolongar la vida útil del rodamiento.
Los manguitos compuestos suelen ser mejores aislantes térmicos que los cojinetes metálicos; eso puede ser una ventaja (proteger los componentes cercanos) o un problema (sobrecalentamiento local). Gestione la temperatura por diseño:
Enfriamiento activo : si la aplicación genera calor bajo carga continua, considere canales de flujo de aceite o enfriamiento por agua a través de la carcasa para extraer calor.
Opciones de lubricación : los compuestos aceptan una amplia gama de lubricantes: aceites minerales, aceites sintéticos e incluso operaciones con película de agua en formulaciones específicas. Para sistemas libres de mantenimiento, utilice formulaciones autolubricantes con lubricantes sólidos integrados en la matriz.
Monitoreo de temperatura : para instalaciones críticas, integre un sensor de temperatura cerca del rodamiento para detectar tendencias adversas de manera temprana.
Los rodamientos compuestos enfriados o bien lubricados funcionan a menor temperatura, retienen la dureza y exhiben menos fluencia, todo lo cual prolonga la vida útil.
Los rodamientos compuestos autolubricantes incorporan una fase lubricante (grafito, PTFE o fibras de polímero diseñadas) directamente en la superficie de desgaste. Son particularmente útiles cuando el engrase periódico no es práctico o cuando la contaminación de la lubricación dañaría el medio ambiente o el producto.
Beneficios :
Frecuencia de mantenimiento reducida o funcionamiento totalmente libre de mantenimiento.
Coeficientes de fricción predecibles durante largos intervalos de servicio.
Tolerancia a la carga de impacto mejorada en comparación con algunos lubricantes sólidos.
Compensaciones a evaluar :
Velocidad máxima de deslizamiento más baja en algunas formulaciones: confirme los límites de S/v del proveedor.
Costo inicial ligeramente mayor en comparación con los termoplásticos simples; El costo del ciclo de vida suele ser menor.
Si se requiere una limpieza extrema, verifique cualquier migración de lubricante bajo el rango de temperatura de funcionamiento.
Los cojinetes lisos compuestos brillan en industrias y condiciones tales como:
Propulsión marina : donde la exposición al agua salada y las cargas radiales pesadas requieren materiales que no se desgasten y puedan diseñarse para resistir la corrosión.
Maquinaria y equipos pesados : grúas, bombas y transportadores que necesitan resistencia a los golpes y largos intervalos de servicio.
Motores y generadores eléctricos : donde la amortiguación de vibraciones y el aislamiento eléctrico son ventajas.
Entornos criogénicos o de ciclos de temperatura : las variantes de baja expansión térmica de los laminados termoestables preservan la geometría en amplios rangos de temperatura.
Antes de finalizar la adquisición o el dibujo de un cojinete liso, revise esta lista de verificación:
Confirme los rangos de carga estática y dinámica, incluidas las cargas de choque y el ciclo de trabajo.
Elija una combinación de resina/relleno para la exposición ambiental (humedad, niebla salina, productos químicos).
Especifique la holgura de funcionamiento y las tolerancias mínimas de mecanizado para el orificio.
Asigne márgenes de hinchazón y crecimiento axial en el diseño de la vivienda.
Defina los requisitos de dureza y acabado del eje.
Decidir la estrategia de lubricación (lubricación externa versus autolubricación).
Evalúe las necesidades de refrigeración para aplicaciones continuas de alta potencia.
Solicite datos de prueba del proveedor para conocer la tasa de desgaste, la resistencia a la compresión y los límites de S/v.
Incluya notas de servicio: cómo inspeccionar, vida útil esperada y procedimiento de reemplazo.
Comprender cómo fallan los rodamientos ayuda a prevenirlo: los modos comunes son la abrasión de la superficie, el ablandamiento térmico, el lavado hidromecánico (pérdida de lubricante) y la fluencia excesiva. Evítelos combinando compuestos con ejes endurecidos, controlando el calor, asegurando un espesor de película de lubricación adecuado y manteniendo los contaminantes fuera de la interfaz aceite/película.
Cuando se diseñan e instalan correctamente, los cojinetes de deslizamiento compuestos termoestables ofrecen una alternativa duradera y de menor mantenimiento para muchas aplicaciones de servicio pesado y ambientales desafiantes. La clave del éxito es seleccionar el sistema de materiales adecuado, permitiendo espacios libres y cambios dimensionales realistas, y adoptando una estrategia térmica y de lubricación adecuada. Con esos elementos en su lugar, las fundas compuestas pueden reducir el tiempo de inactividad, reducir el costo del ciclo de vida y ofrecer un rendimiento predecible bajo carga.
