Le stratifié cuivré (CCL) est un substrat recouvert d'une feuille de cuivre sur une ou deux faces. Il est généralement fabriqué en laminant des matériaux tels que du tissu en fibre de verre, du papier ou du plastique avec une feuille de cuivre. Dans la fabrication de feuilles de circuits imprimés (PCB), le CCL est essentiel pour créer des connexions de circuits tout en fournissant un support électrique et mécanique. L'épaisseur et la qualité de la feuille de cuivre peuvent être personnalisées pour répondre aux exigences spécifiques d'une application.
Bien que CCL et PCB soient étroitement liés, ils remplissent des objectifs différents :
Laminé cuivré (CCL) : un matériau de base avec une feuille de cuivre utilisé comme base pour la création de PCB.
Feuille de circuit imprimé (PCB) : Un matériau composite fabriqué en pressant plusieurs couches de CCL et de matériaux isolants. Les PCB sont utilisés pour les circuits multicouches et la densité de circuits plus élevée.

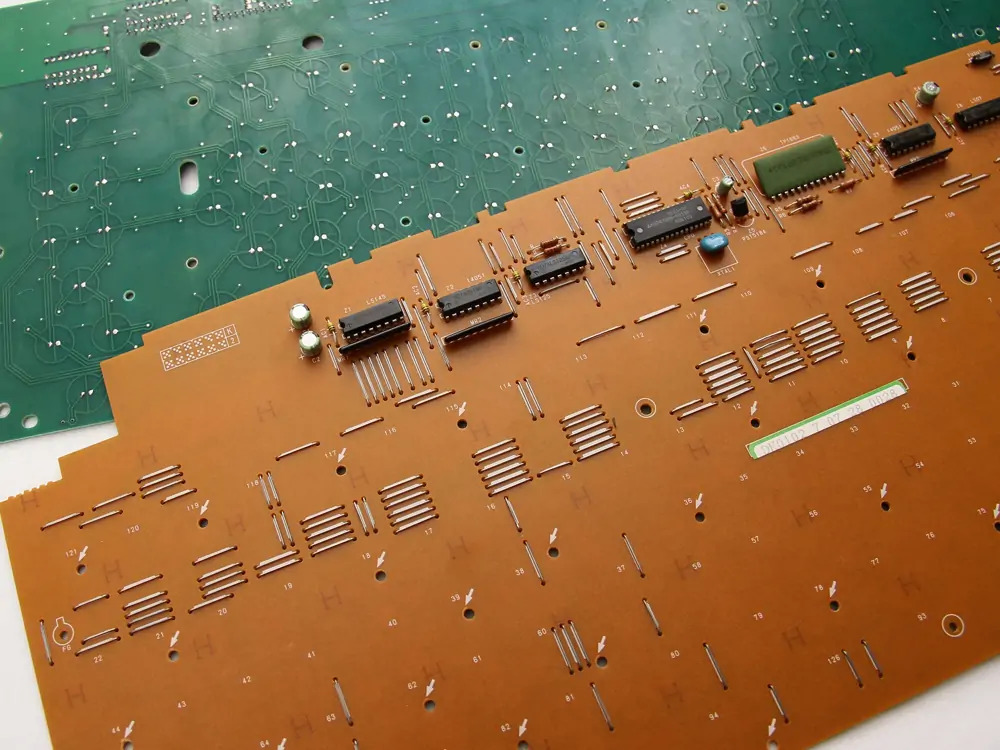

Propriétés : Fabriqué en papier imprégné de résine phénolique.
Applications : Utilisé dans l’électronique grand public simple face.
Limitations : Propriétés électriques inférieures, faible résistance à l'arc et température nominale de 105 °C.

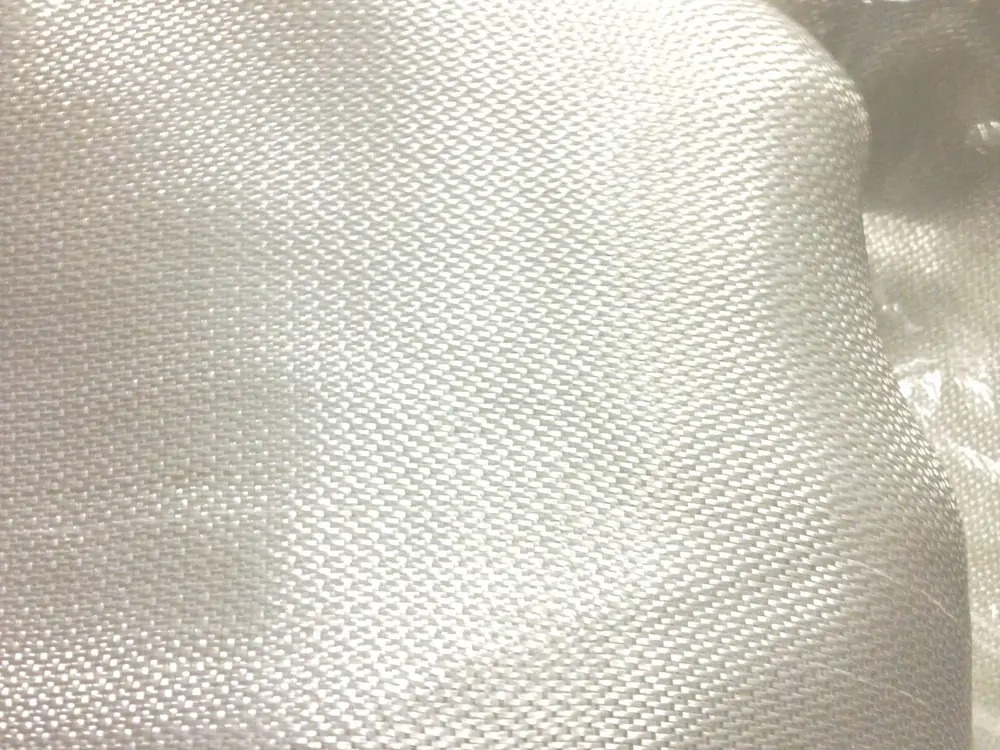

Propriétés : Faible absorption d’eau, excellente isolation et résistance à l’arc.
Applications : Communes dans divers appareils électroniques.
Qualités : Disponibles en plusieurs qualités, généralement évaluées à 130 °C.

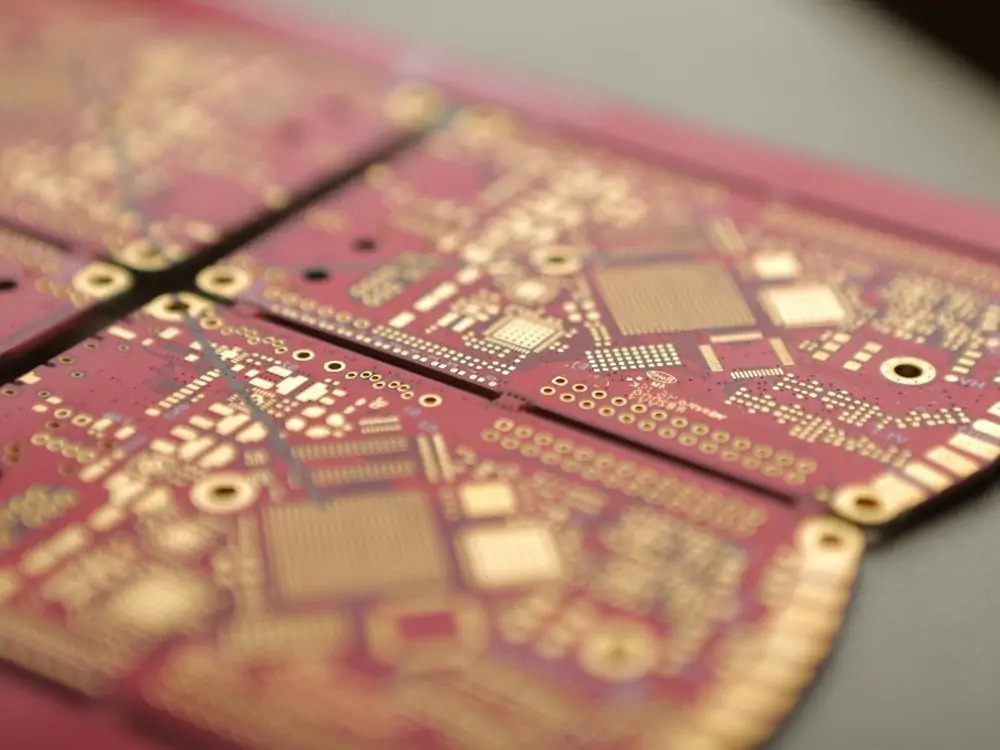

Propriétés : Noyau en aluminium ou en métal recouvert de fines couches diélectriques thermoconductrices.
Applications : interrupteurs d'alimentation, LED et composants nécessitant un refroidissement important.
Options d'épaisseur : généralement de 0,8 mm à 3 mm.
Kapton/UPILEX : Feuilles de polyimide utilisées dans les circuits flexibles.
Pyralux : Feuille composite polyimide-fluoropolymère.
FR-1 : Similaire au carton, résistant à 105°C, avec une faible résistance à l'humidité.
FR-3 : Papier coton imprégné d'époxy.
FR-4 : la nuance la plus courante avec des applications polyvalentes.
FR-5 : Haute résistance à des températures élevées, nominale jusqu'à 170°C.
G-10 : Offre une résistance d’isolation élevée et une faible absorption d’humidité.
G-11 : Conserve sa résistance à haute température et résiste aux solvants.
CEM-1 à CEM-5 : Différentes combinaisons de papier de coton, de verre tissé et d'époxy pour différentes applications.
PTFE standard : Applications haute fréquence, faibles pertes diélectriques.
PTFE chargé de céramique : propriétés diélectriques réglables pour des utilisations spécialisées.
Propriétés : Matériau céramique à haute conductivité thermique et performances mécaniques.
Applications : Electronique haute performance.
Lors de la sélection d'un CCL, tenez compte de facteurs tels que les exigences de l'application, les propriétés électriques, les performances thermiques et l'épaisseur. Le bon choix garantit une fonctionnalité et une durabilité optimales dans vos conceptions de PCB.
