Technische Isolationsmaterialien für elektrische Generatoren: umfassender Leitfaden für Epoxid- und andere Materiallösungen

Einführung

Elektrische Generatoren arbeiten unter anspruchsvollen Bedingungen – hohe Temperaturen, starke elektrische Belastungen, mechanische Vibrationen und wechselnde Umweltfaktoren. Die Gewährleistung einer zuverlässigen Leistung und einer langen Betriebslebensdauer hängt von der Auswahl geeigneter Geräte ab Isoliermaterialien . In diesem umfassenden Leitfaden untersuchen wir zwei grundlegende Isolierungstechnologien für Generatoren – Epoxidharzlaminate (NEMA G-10 und G-11) und Glaspolyester (GPO-3) – und erklären ihre Eigenschaften, typische Anwendungen und Materialauswahlstrategien. Durch das Verständnis der elektrischen, thermischen und mechanischen Eigenschaften dieser Materialien können Ingenieure Isolationssysteme für eine Vielzahl von Generatortypen optimieren, von Wasserkraft- und Windturbinen bis hin zu großen Dampfturbineneinheiten und Dieselaggregaten.

1. Epoxidharz-Laminat-Isoliermaterialien

Laminate auf Epoxidharzbasis kombinieren Glasfaserverstärkung mit leistungsstarkem Duroplastharz und sorgen so für eine robuste Isolierung unter elektrischen, thermischen und mechanischen Belastungen. Die beiden gebräuchlichsten Industriestandardqualitäten sind NEMA G-10 und NEMA G-11.

1.1 NEMA G-10: Epoxidglaslaminat der F-Klasse

Materialzusammensetzung:

• E-Glasfasergewebe, getränkt und ausgehärtet in einer Epoxidharzmatrix.

• Unter hoher Temperatur und hohem Druck hergestellt, um starre, gleichmäßige Platten zu bilden.

Haupteigenschaften:

• Wärmeklassifizierung: F-Klasse-Isolierung (bis zu 115 °C Dauerbetrieb).

• Durchschlagsfestigkeit: Typischerweise 1.000–1.500 V/mil (ca. 39–59 kV/mm).

• Volumenwiderstand: ≥ 10⊃1;⁴ Ω·cm.

• Biegefestigkeit: Etwa 200–250 MPa.

• Druckfestigkeit: Ungefähr 350–400 MPa.

• Feuchtigkeitsaufnahme: Ungefähr 0,5–0,8 % nach 24 Stunden Kochen.

• Dickenbereich: Erhältlich in 0,5, 1,0, 1,5, 3,0 und 5,0 mm; Sonderstärken sind ebenfalls möglich.

Typische Anwendungen in Generatoren:

• Statornutauskleidungen: Bietet eine robuste Isolierung zwischen den Kupferwicklungen und dem Eisenkern und widersteht Schlitzentladungen und Spannungsspitzen.

• Schlitzkeile: Behält die Spulenpositionierung innerhalb der Statorschlitze bei und widersteht Zentrifugalkräften; üblicherweise 3–5 mm G-10-Keile.

• Wicklungskopf-Stützisolatoren: An den Stator-Endspulen positioniert, um die Wicklungsform bei Vibrationen beizubehalten; G-10 widersteht Verformungen bei Temperaturen unter 115 °C.

• Phasenbarrieren und Phase-Erde-Isolierung: Trennt verschiedene Phasenschienen und verhindert so einen Ausfall von Phase zu Phase oder Phase zu Erde.

• Leitungsausgangs- und Anschlussisolierung: Schützt Wicklungsleitungen an den Austrittspunkten, schirmt sie vor Abrieb ab und sorgt für eine gleichmäßige dielektrische Trennung.

Vorteile und Einschränkungen:

• Vorteile:

• Kostengünstig für Generatordesigns der F-Klasse (Temperatur ≤ 115 °C).

• Hervorragende elektrische Festigkeit und gute mechanische Eigenschaften bei mäßiger Temperatur.

• Dimensionsstabilität und geringes Kriechen unter normalen Betriebsbedingungen.

• Einschränkungen:

• Über 115 °C lässt die Leistung nach; Nicht geeignet für Umgebungen über Klasse F.

• Höhere Feuchtigkeitsaufnahme als G-11, erfordert eine ordnungsgemäße Trocknung und Feuchtigkeitskontrolle.

1.2 NEMA G-11: Epoxidglaslaminat der H-Klasse

Materialzusammensetzung:

• Ähnlich wie G-10, verwendet jedoch eine Epoxidharzformulierung für höhere Temperaturen, die eine verbesserte thermische Stabilität ermöglicht.

• Verstärkt mit E-Glasfasergewebe unter Hochdrucklaminierung.

Haupteigenschaften:

• Wärmeklassifizierung: H-Klasse-Isolierung (bis zu 150 °C Dauerbetrieb).

• Durchschlagsfestigkeit: ≥ 1.500 V/mil (ca. 59 kV/mm).

• Volumen- und Oberflächenwiderstand: Vergleichbar mit G-10 oder leicht darüber (≥ 10⊃1;⁴ Ω·cm, Oberfläche ≥ 10⊃1;⊃3; Ω).

• Biegefestigkeit: Etwa 250–300 MPa (bei höheren Temperaturen aufrechterhalten).

• Druckfestigkeit: Ungefähr 400–450 MPa.

• Feuchtigkeitsaufnahme: Geringer als G-10 – etwa 0,3–0,5 % nach dem Kochen – was eine bessere Beibehaltung der Eigenschaften in feuchten Umgebungen gewährleistet.

• Dickenbereich: Standardqualitäten von 0,5 bis 5,0 mm; Für schwere Strukturbauteile sind kundenspezifische Laminate bis 6 mm oder mehr erhältlich.

Typische Anwendungen in Generatoren:

• Hochtemperatur-Stator-Schlitzauskleidungen: In Dampfturbinengeneratoren oder Kerngeneratoren, bei denen die Statorwicklungstemperaturen 130–140 °C erreichen können, sorgen G-11-Schlitzauskleidungen für einen stabilen Betrieb.

• Wicklungskopfisolierung und -unterstützung: Unterstützt Endspulenbaugruppen in Hochtemperaturzonen in der Nähe von Kühlmitteleinlässen und verhindert so Verformungen oder Risse unter Belastung.

• Isolatoren für Schleifringbaugruppen: Isolierringe und Stützplatten für Haupterregerschleifringe in Synchrongeneratoren, bei denen der kontinuierliche Betrieb die lokalen Temperaturen über die F-Klasse-Grenzwerte ansteigen lassen kann.

• Hochspannungs-Phasenbarrieren: In Generatorwicklungen für Mittelspannung (3,6–10 kV) und Hochspannung (≥ 10 kV) verringern G-11-Abscheider das Risiko eines Überschlags zwischen Phasen bei transienten Überspannungen.

• Starre Stützstrukturen: Dicke G-11-Platten, die zu Halterungen, Stützblöcken oder Halbbrückenverbindern verarbeitet werden und mechanischen Vibrationen und hohen Temperaturen standhalten.

Vorteile und Einschränkungen:

• Vorteile:

• Hervorragende thermische Beständigkeit bis 150 °C (H-Klasse).

• Überragende Beibehaltung der mechanischen Festigkeit bei erhöhten Temperaturen und Vibrationen.

• Eine geringere Feuchtigkeitsaufnahme sorgt für stabile dielektrische Eigenschaften in feuchten oder nassen Umgebungen.

• Einschränkungen:

• Höhere Kosten im Vergleich zu G-10 und GPO-3.

• Für Anwendungen, die unterhalb der F-Klasse-Temperatur bleiben, ist dies möglicherweise nicht erforderlich.

2. Isoliermaterial aus Glaspolyester (GPO-3).

Glas-Polyester-Laminate , insbesondere NEMA GPO-3 , sind kosteneffiziente Isolierplatten der E-Klasse, die häufig in kleinen bis mittelgroßen Generatoranwendungen eingesetzt werden.

2.1 GPO-3-Materialeigenschaften

Materialzusammensetzung:

• Mit Polyesterharz imprägniertes, gewebtes E-Glasfasergewebe, das anschließend unter Hitze und Druck ausgehärtet und laminiert wird.

Haupteigenschaften:

• Wärmeklassifizierung: E-Klasse-Isolierung (bis zu 105 °C Dauerbetrieb).

• Durchschlagsfestigkeit: ca. 700–1.000 V/mil (ca. 27–39 kV/mm).

• Volumenwiderstand: ≥ 10⊃1;⊃3; Ω·cm.

• Oberflächenwiderstand: ≥ 10⊃1;⊃2; Ω.

• Biegefestigkeit: Ungefähr 150–200 MPa.

• Druckfestigkeit: Etwa 300–350 MPa.

• Feuchtigkeitsaufnahme: Ungefähr 1,0–1,5 % nach 24 Stunden Kochen; erfordert eine Trocknung nach Feuchtigkeitseinwirkung, um die Isolierleistung aufrechtzuerhalten.

• Dickenbereich: Im Allgemeinen in 0,5-, 1,0-, 1,5- und 3,0-mm-Platten erhältlich; Dickere Laminate können je nach Bedarf zugeschnitten oder gestapelt werden.

Kosten und Verarbeitbarkeit:

• Vorteile:

• Wirtschaftlicher als Laminate auf Epoxidbasis (G-10, G-11).

• Leicht zu schneiden, zu bohren und zu formen; minimaler Werkzeugaufwand erforderlich.

• Ausreichende mechanische Festigkeit für viele Generatoren niedriger bis mittlerer Leistung.

• Einschränkungen:

• Temperaturgrenze 105 °C; Nicht empfohlen für F-Klasse- oder H-Klasse-Anwendungen.

• Eine höhere Feuchtigkeitsaufnahme erfordert eine sorgfältige Trocknung und Feuchtigkeitsregulierung.

• Geringere Schlagfestigkeit im Vergleich zu Epoxidlaminaten; Kanten können mit der Zeit spröde werden.

2.2 Typische Anwendungen in Generatoren

• Statornutauskleidungen (Nieder- bis Mittelspannung):
  In Wasserkraft- oder kleinen Dieselgeneratorstatoren mit Wicklungstemperaturen unter 105 °C sorgt GPO-3 für eine zuverlässige Nutisolierung. Zum Feuchtigkeitsschutz kann es mit Lack- oder Silikonbeschichtungen kombiniert werden.

• Phasen- und Windungsisolierung:
  Bei Generatoren, die mit Mittelspannung (≤ 3,6 kV) betrieben werden, tragen Phasenbarrieren und Windungstrenner aus GPO-3 dazu bei, einen Ausfall von Phase zu Phase und von Windung zu Windung zu verhindern.

• Stützpolster für die Wicklungsköpfe:
  Bei wassergekühlten oder luftgekühlten Generatorkonstruktionen, bei denen die Temperaturen am Spulenende moderat bleiben, behalten GPO-3-Pads die Spulenform bei und widerstehen Vibrationen.

• Klemmbretter und Anschlussisolatoren:
  In Niederspannungs-Klemmenkästen dienen GPO-3-Platten als isolierende Halterungen für Anschlussbolzen und schützen vor Kurzschlüssen und mechanischem Verschleiß.

• Verschiedene Komponenten:
  Abstandshalter, Unterlegscheiben und Dichtungen aus GPO-3 können in Generatorzubehörteilen verwendet werden, sofern die Betriebstemperaturen die E-Klasse-Grenzwerte nicht überschreiten.

3. Andere gängige Isoliermaterialien

Während Epoxidlaminate und Glaspolyester in vielen Generatorkonstruktionen die Hauptarbeitspferde sind, sind zusätzliche Materialien erforderlich, um bestimmte Temperaturbereiche, chemische Belastungen oder mechanische Anforderungen zu erfüllen.

• Isolierung auf Glimmerbasis

• Zusammensetzung: Glimmerblätter oder mit Harzen laminiertes Glimmerpapier.

• Thermische Klassifizierung: C-Klasse (bis 180 °C) oder höher, abhängig von Glimmerqualität und Harzbindemittel.

• Anwendungen: Hochspannungs-Schlitzkeile, Windungszwischenschichten und Wicklungskopfisolierung in großen Turbinengeneratoren.

• Vorteile: Hervorragende Spannungsfestigkeit, geringer dielektrischer Verlust und hervorragende Hochtemperaturleistung.

• Einschränkungen: Höhere Kosten und komplexe Handhabung; Die spröde Natur erfordert eine sorgfältige Gestaltung.

• Aramid (Nomex®) Papier und Stoff

• Zusammensetzung: Zu Papier oder Stoff geformte Meta-Aramid-Fasern.

• Wärmeklassifizierung: H-Klasse (ca. 155 °C).

• Anwendungen: Phasenbarrieren, Warmgasbarrieren für Schlitzauskleidungen, Wickelbänder und Koronaschutzschichten.

• Vorteile: Gute mechanische Festigkeit, Flexibilität und mäßige Feuchtigkeitsbeständigkeit.

• Einschränkungen: Geringere Druckfestigkeit im Vergleich zu starren Laminaten; Wird oft in Kombination mit Epoxidharz oder Glimmer verwendet.

• Polyimidfolie (Kapton®)

• Zusammensetzung: Polyimid-Polymerfolie.

• Thermische Klassifizierung: Bis zu 200 °C oder höher.

• Anwendungen: Windungsisolierung in Hochleistungs- oder Hochfrequenzgeneratorwicklungen; dünne Zwischenschichten.

• Vorteile: Hervorragende Dielektrizitätskonstante, thermische Stabilität und chemische Beständigkeit.

• Einschränkungen: Geringe mechanische Robustheit; Wird immer in mehrschichtigen Isolationsstapeln verwendet.

• PPS- (Polyphenylensulfid) und PET- (Polyethylenterephthalat) Folien

• Thermische Klassifizierung: PPS bis ~155 °C; PET bis ~120 °C.

• Anwendungen: Drehen Sie die Isolierung, die Außenhülle und die Zwischenphasenschichten in Maschinen mit niedriger bis mittlerer Spannung.

• Vorteile: Gute Feuchtigkeitsbeständigkeit, Flexibilität und akzeptable Durchschlagsfestigkeit.

• Einschränkungen: Geringere mechanische und thermische Leistung als Epoxid oder Polyimid; Geeignet für weniger anspruchsvolle Umgebungen.

• Silikonimprägnierte Glasgewebe

• Zusammensetzung: Mit Silikonharz imprägniertes E-Glasgewebe.

• Thermische Klassifizierung: Bis zu ~200 °C für ausgehärtetes Silikon.

• Anwendungen: Wicklungskopfisolierung, Rotornutauskleidung, Hochspannungsglimmschutz.

• Vorteile: Hervorragende Flexibilität, hohe Durchschlagsfestigkeit und gute Feuchtigkeitsbeständigkeit.

• Einschränkungen: Begrenzte mechanische Steifigkeit; erfordert eine tragende Struktur.

4. Isolationsanwendungen für verschiedene Generatortypen

Unterschiedliche Generatorkonstruktionen stellen unterschiedliche Anforderungen an Isolationssysteme. Nachfolgend finden Sie eine Zusammenfassung, wie G-10, G-11, GPO-3 und andere Materialien zu den gängigen Generatorkategorien passen.

5. Isolierkomponenten und Materialauswahl

Bei der Konstruktion oder Wartung eines Generators kann das Isolationssystem in Schlüsselkomponenten zerlegt werden. Bei technischen Entscheidungen über Materialien für jede Komponente sollten Temperaturklasse, Spannungsbelastung, mechanische Belastung, Umgebungsfaktoren und Kosten berücksichtigt werden.

5.1 Isolierung der Statornut

• Hauptfunktion:

• Verhindern Sie, dass Kupferwicklungsleiter unter elektrischer Belastung einen Kurzschluss mit dem Statorkern verursachen.

• Beständig gegen Teilentladung, thermische Alterung und mechanischen Abrieb.

• Materialoptionen:

• G-10 : Aufgrund der Kosteneffizienz und robusten Leistung bevorzugt für F-Klasse-Designs (Temperaturen ≤ 115 °C).

• G-11 : Wird ausgewählt, wenn sich die Wicklungstemperaturen den H-Klasse-Grenzwerten (≤ 150 °C) nähern können, insbesondere bei Hochspannungsmaschinen mit hoher Leistung.

• GPO-3 : Geeignet für Maschinen der E-Klasse (≤ 105 °C), kleine Generatoren oder Anwendungen mit strengen Kostenbeschränkungen.

• Wichtige Auswahlkriterien:

1. Wärmeklasse (E, F, H usw.) : Wählen Sie ein Material, das für eine Dauerbetriebstemperatur plus 10–15 °C Puffer ausgelegt ist.

2. Nennspannung : Stellen Sie sicher, dass die Spannungsfestigkeit den Spitzenspannungsanforderungen entspricht. G-11 bietet eine höhere Durchschlagsfestigkeit als G-10.

3. Feuchtigkeitsbeständigkeit : In feuchten oder nassen Umgebungen übertrifft G-11 GPO-3 (geringere Wasseraufnahme). Verwenden Sie Lack- oder Silikonbeschichtungen für GPO-3, wenn Feuchtigkeit ein Problem darstellt.

4. Mechanische Steifigkeit : G-11 behält seine mechanische Festigkeit bei erhöhten Temperaturen und widersteht Wicklungsverformungen.

5.2 Schlitzkeile und Keilunterstützung

• Hauptfunktion:

• Sichern Sie Wicklungsspulen in Statorschlitzen unter Zentrifugal- und Vibrationsbelastungen.

• Unterstützen Sie die Wärmeübertragung vom Kupfer zum Statorkern.

• Materialoptionen:

• G-10/G-11 : Laminatstärke (3 mm bis 6 mm), in Keilform bearbeitet. G-11 wird bei Hochtemperatur- oder Hochspannungsanwendungen bevorzugt.

• Glimmer-Epoxid : In großen Turbinengeneratoren sorgen Keile auf Glimmerbasis für eine hervorragende Durchschlagsfestigkeit bei hohen Temperaturen.

• Wichtige Auswahlkriterien:

1. Mechanische Festigkeit und thermische Stabilität : G-11 bevorzugt für Dauertemperaturen über der F-Klasse.

2. Wärmeleitfähigkeit : Glimmerverbundwerkstoffe können die Wärmeübertragung leicht verbessern und so die Bildung von Hotspots reduzieren.

3. Dickentoleranz : Präzise Passform erforderlich, um Bewegungen zu verhindern; Laminate müssen auf enge Maßtoleranzen zugeschnitten werden.

5.3 Wicklungskopfisolierung und -unterstützung

• Hauptfunktion:

• Isolieren Sie die Endspulenbereiche vor mechanischem Kontakt, Vibration und Koronaentladung.

• Sorgen Sie für strukturelle Unterstützung, um Spulenbewegungen zu verhindern.

• Materialoptionen:

• Nomex® Papier/Gewebe : Flexible Aramid-Isolierung, geeignet für Endwickelpads und Crossover-Bänder der H-Klasse.

• Silikonimprägniertes Glasgewebe : Wird dort verwendet, wo sowohl hohe Temperaturen als auch flexible Unterstützung erforderlich sind (bis zu ~200 °C).

• G-10/G-11 : Bearbeitete Polster oder starre Träger für Hochtemperatur- und Vibrationszonen.

• GPO-3 : In kleinen Diesel- oder Wasserkraftgeneratoren, bei denen die Temperaturen am Ende der Wicklung unter der E-Klasse bleiben.

• Wichtige Auswahlkriterien:

1. Flexibilität vs. Steifigkeit: Flexible Materialien wie Nomex® passen sich den Spulenformen an, während starres G-10 mechanische Festigkeit bietet.

2. Thermische und dielektrische Anforderungen: Silikonimprägniertes Gewebe wird für den Wickelkopfschutz der Klasse H gewählt, während Nomex® für mäßige Hitze ausreicht.

3. Umwelteinflüsse: In Offshore- oder Wasserkraftumgebungen sind Stoffe auf Silikonbasis feuchtigkeitsbeständiger als einfaches Nomex®.

5.4 Phasen- und Windungsisolierung

• Hauptfunktion:

• Verhindern Sie elektrische Kurzschlüsse zwischen den Windungen einer Spule (zwischen Windungen) und zwischen verschiedenen Phasenwicklungen (Phasenbarrieren).

• Materialoptionen:

• Polyimidfolie (Kapton®): Ultradünne Schichten für die Windungsisolierung in Hochleistungs- oder Hochgeschwindigkeitsmaschinen.

• G-10/G-11-Blätter: Dickere Separatoren (0,5 – 1 mm) für Phasenbarrieren in Mittel- bis Hochspannungsmaschinen.

• PPS- oder PET-Folien: Kostengünstige Windungsisolierung in kleinen Motoren oder Generatoren.

• Wichtige Auswahlkriterien:

1. Spannungsfestigkeit: Verwenden Sie Polyimid für hohe Spannungsbelastungen zwischen den Windungen, G-11 für Phasenbarrieren in H-Klasse-Maschinen.

2. Thermische Belastbarkeit: Stellen Sie sicher, dass die ausgewählte Folie der Spitzentemperatur der Spule bei Überlast standhält.

3. Dicke und dielektrische Dickenstapelung: Mehrere dünnere Schichten ergeben oft eine bessere Spannungsfestigkeit als eine einzelne dicke Schicht.

6. Fallstudien zum Generatortyp

6.1 Isolierung des Dampfturbinengenerators

• Betriebsbedingungen:


  Dauerbetrieb bei Nennlast; Statorwicklungstemperaturen bis 135 °C.


  Hochspannung (10–20 kV), erfordert robuste dielektrische Grenzen.

  Geringe Feuchtigkeit, aber erhebliche mechanische Vibrationen durch die Rotordynamik.

• Isolierungsstrategie:

1. Statornutauskleidung: G-11 3 mm Laminat + Glimmerpapierauflage zur Kombination von mechanischer Unterstützung und Durchschlagsfestigkeit bei hohen Temperaturen.

2. Schlitzkeile: Glimmer-Epoxid-Keile der H-Klasse gegen thermische Alterung.

3. Wickelköpfe: Mit Silikonharz beschichtete Nomex®-Platten für Temperatur- und Feuchtigkeitsbeständigkeit der H-Klasse.

4. Phasenbarrieren: 1 mm G-11-Trennwände zwischen den Phasenschienen, die ausreichende Kriechstrecken gewährleisten.

6.2 Isolierung des Wasserkraftgenerators

• Betriebsbedingungen:


  Exposition gegenüber hoher Luftfeuchtigkeit und gelegentlichem Sprühen; Statortemperaturen ≤ 105 °C.


  Spannungspegel typischerweise 6–13 kV.


  Häufige Lastschwankungen führen zu thermischen Wechseln.

• Isolierungsstrategie:

1. Schlitzauskleidungen: GPO-3 (1,5 mm) mit Lack oder Polyurethan-Deckschicht zum Schutz vor Feuchtigkeit.

2. Phase und Inter-Turn: Nomex® oder G-10 0,5 mm Phasenbarrieren.

3. Endwicklungsunterstützung: GPO-3-Pads für moderate Hitze- und Feuchtigkeitsbeständigkeit.

4. Klemmbretter: GPO-3-Platten, kostengünstig und einfach zu bearbeiten.

6.3 Isolierung des Windturbinengenerators

• Betriebsbedingungen:


  Extreme Außenumgebungstemperaturen (–20 °C bis +40 °C).


  Vibrationen durch Turm- und Rotorblattbewegung.


  Mittelspannung (3,6–6,6 kV).

• Isolierungsstrategie:

1. Schlitzauskleidung: G-10 (1 mm) mit Polyesterfolienauflage für zusätzliche dielektrische Barriere und verbesserte Feuchtigkeitsbeständigkeit.

2. Phasenisolierung: Kapton®-Folie zur Trennung zwischen den Windungen, die eine hohe Durchschlagsfestigkeit bei erhöhter Temperatur bietet.

3. Wickelkopfpolster: Nomex® kombiniert mit silikonimprägniertem Glasgewebe zur Bewältigung von Temperaturspitzen und Feuchtigkeit.

4. Schlitzkeile: G-10-Keile (3 mm), um Wicklungen unter Zentrifugalkraft festzuhalten.

6.4 Isolierung des Dieselgeneratorsatzes

• Betriebsbedingungen:


  Intermittierender Betrieb mit häufigen Start-/Stopp-Zyklen.


  Öl- und Dieseldämpfe, höherer Umgebungsstaub.


  Typischerweise Nieder- bis Mittelspannung (≤ 1 kV bis 3,6 kV).

• Isolierungsstrategie:

1. Slot Liner: GPO-3 (1,5–2 mm) für Kosteneffizienz; mäßige Betriebstemperatur (< 100 °C).

2. Wickelkopfpolster: GPO-3- oder Nomex®-Platten für mechanische Unterstützung und dielektrische Barriere.

3. Bleiisolierung: Kombination aus GPO-3-Manschetten und PVC-Schrumpfschlauch, um das Eindringen von Öl zu verhindern.

4. Phasenbarrieren: PET- oder PPS-Folie zwischen den Phasenwicklungen zur Isolierung von Windung zu Windung.

7. Richtlinien zur Materialauswahl

Bei der Auswahl der richtigen Isoliermaterialien müssen mehrere Faktoren berücksichtigt werden: Temperaturklasse, Spannungsklasse, Umgebungsbedingungen, mechanische Anforderungen und Budgetbeschränkungen. Die folgende Checkliste kann den Auswahlprozess unterstützen:

1. Bestimmen Sie den Betriebstemperaturbereich

• ≤ 105 °C (E-Klasse): Glaspolyester (GPO-3), PET, PPS.

• ≤ 115 °C (F-Klasse): NEMA G-10, Nomex®, Polyimidfolie.

• ≤ 150 °C (H-Klasse): NEMA G-11, Nomex®, silikonimprägnierte Stoffe, Polyimid.

• ≥ 155 °C (Klasse C und höher): Glimmerpapier, Glimmer-Epoxid-Verbundwerkstoffe, Systeme auf Keramik- oder Mineralbasis.

2. Bewerten Sie Spannung und dielektrische Spannung

• Niederspannung (< 3,6 kV): GPO-3-, PET- und PPS-Folien können ausreichen.

• Mittelspannung (3,6–10 kV): G-10 oder G-11 mit zusätzlichen Lack- oder Polyimidschichten.

• Hochspannung (≥ 10 kV): G-11, Glimmer-Epoxid-Mischungen, mehrere Isolierschichten zur Bewältigung von Überspannungen.

3. Berücksichtigen Sie Feuchtigkeit und Umwelteinflüsse

• Hohe Luftfeuchtigkeit oder gelegentlicher Wasserspritzer:

• Geringere Feuchtigkeitsaufnahme: G-11, Nomex®, silikonimprägniertes Glas.

• Schutzbeschichtungen: Tragen Sie Lack, Silikon oder Polyurethan auf GPO-3- oder G-10-Oberflächen auf.

• Chemische Belastung (Öle, Lösungsmittel):

• Beständige Materialien: Polyimid, PPS, silikonimprägnierte Stoffe.

4. Bewerten Sie mechanische Belastungen und Vibrationen

• Hohe mechanische Beanspruchung: G-11 behält seine Steifigkeit und Druckfestigkeit bei erhöhten Temperaturen.

• Hohe Vibration: Nomex® kombiniert mit starren Epoxidlaminaten zur Dämpfung und Unterstützung.

5. Analysieren Sie Kostenbeschränkungen und Verfügbarkeit

• Budgetorientierte Designs: Verwenden Sie GPO-3 und G-10, wenn die Temperatur- und Spannungsanforderungen moderat sind.

• Kritische Zuverlässigkeit: Investieren Sie für hochwertige Turbinen oder kritische Notstromgeneratoren in G-11, Glimmerverbundwerkstoffe und erstklassige Polyimidmaterialien.

6. Design für Herstellbarkeit und Wartungsfreundlichkeit

• Einfache Bearbeitung: GPO-3- und G-10-Blechmaterial lässt sich problemlos mit Standardwerkzeugen bearbeiten, wodurch die Herstellungskosten gesenkt werden.

• Reparaturen vor Ort: GPO-3- und Nomex®-Pads können bei Wartungsstopps relativ schnell ausgetauscht werden.

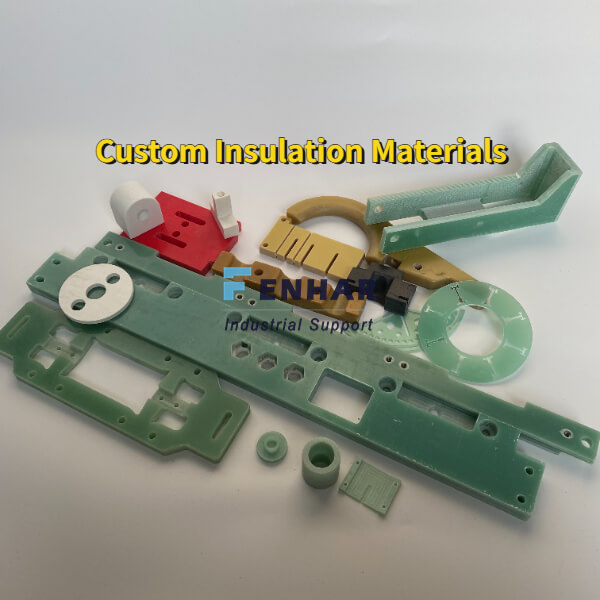

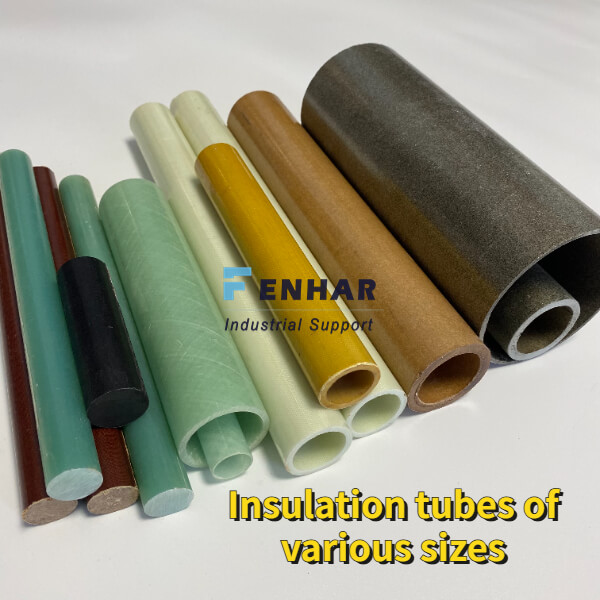

• Benutzerdefinierte Formen: Epoxidlaminate ermöglichen die präzise Bearbeitung komplexer Vorrichtungen und Stützen.

Abschluss

Ein ausgereiftes Isolationssystem ist für die Zuverlässigkeit, Sicherheit und Langlebigkeit des Generators von grundlegender Bedeutung. Das Erkennen der einzigartigen Eigenschaften von NEMA G-10, NEMA G-11 und GPO-3 ermöglicht es Designern, Isolationsschichten so anzupassen, dass sie der Temperaturklasse, dem Spannungsniveau, den mechanischen Belastungen und den Umgebungsfaktoren entsprechen. Während G-10 die meisten F-Klasse-Anforderungen kosteneffizient erfüllt, erweitert G-11 die Leistung auf H-Klasse-Temperaturen und GPO-3 bietet eine wirtschaftliche E-Klasse-Lösung für kleinere oder weniger anspruchsvolle Einheiten. Komplementäre Materialien – Glimmer, Nomex®, Polyimid, PPS und silikonbasierte Stoffe – können integriert werden, um extremen Umgebungen oder speziellen Anforderungen gerecht zu werden.

Durch die Befolgung strukturierter Auswahlrichtlinien – unter Berücksichtigung von Betriebstemperatur, elektrischer Beanspruchung, Feuchtigkeit, mechanischer Belastung, Kosten und Herstellbarkeit – können Ingenieure jede Isolationskomponente optimieren, von Statornutauskleidungen und Nutkeilen bis hin zu Wicklungsköpfen und Phasenbarrieren. Das Ergebnis ist ein Isolationssystem, das einen sicheren, effizienten und wartungsfreundlichen Betrieb auf Dampf-, Wasser-, Wind-, Diesel- und Gasturbinengeneratorplattformen ermöglicht. Dieser umfassende Ansatz stellt sicher, dass jeder Generator, unabhängig von Typ oder Anwendung, über Jahre hinweg ununterbrochenen Betrieb vor Stromausfällen, thermischer Verschlechterung und mechanischer Ermüdung geschützt bleibt.
