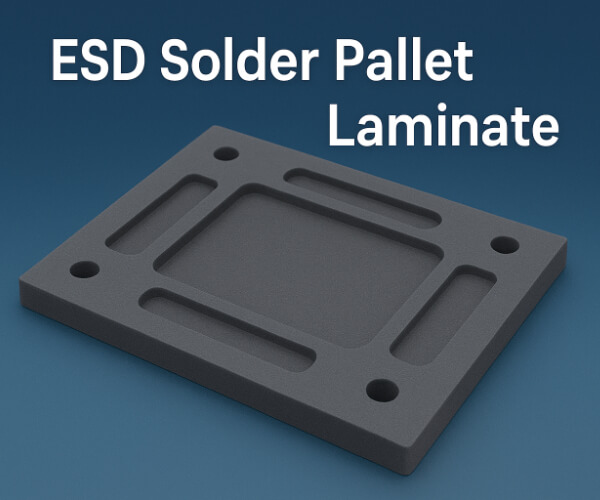

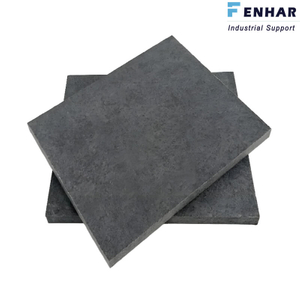

Bahan Fenhar memperkenalkan helaian yang dibina khas untuk palet pateri PCB dan pembawa: tenunan lamina epoksi bertetulang gentian kaca dengan kerintangan permukaan boleh melaras untuk prestasi antistatik. Direka berdasarkan realiti pengeluaran bebas plumbum moden, produk ini mengutamakan kestabilan dimensi di bawah kitaran terma berulang, penentangan terhadap kimia fluks yang agresif, dan keupayaan untuk dimesin CNC menjadi palet dipadankan dengan papan dengan ciri yang sangat halus. Papan ini bertujuan sebagai alternatif berprestasi tinggi kepada gred yang ditetapkan seperti bahan jenis Durostone® dan Ricocel® Röchling.
Palet pateri gelombang mesti memegang pemasangan dengan tepat sambil bertahan dengan ribuan pendedahan pateri cair, serangan kimia daripada fluks dan pengendalian yang kerap. Lembaran baharu Fenhar menggabungkan tetulang kaca tenunan ketat dan matriks epoksi suhu tinggi untuk menghadkan penembusan fluks, meminimumkan hanyutan dimensi dan mengekalkan geometri poket halus sepanjang hayat perkhidmatan yang panjang. Ciri permukaan antistatik terbina dalam mengurangkan pergantungan pada salutan atau pita sementara semasa AOI dan operasi pilih-dan-tempat, manakala kekonduksian terma yang rendah membantu melindungi komponen sensitif daripada perendaman haba yang berlebihan semasa proses terpilih atau papan penuh.
Keupayaan suhu tinggi yang berterusan: direka bentuk untuk bertolak ansur dengan suhu proses tinggi yang berterusan yang tipikal garis pematerian moden. Pilihan formulasi utama mengekalkan sifat mekanikal merentasi beribu-ribu kitaran.
Kebolehmesinan kepada ketepatan: tetulang tenunan dan keseimbangan resin membolehkan bahagian dinding nipis dan kebuntuan kecil dengan keretakan yang minimum — membolehkan dinding poket dan ciri perkakas halus yang sepadan dengan garis besar PCB yang kompleks.
Kawalan permukaan mesra ESD: kerintangan permukaan ditala untuk menyokong pemeriksaan dan pengendalian automatik sambil mengelakkan seluar pendek konduktif — dibekalkan dalam gred untuk memadankan keperluan talian.
Kekukuhan fluks: kimia resin menentang pengaktif fluks moden yang mengandungi halida dan lain-lain, yang memanjangkan hayat palet yang boleh digunakan dengan ketara dalam persekitaran pengeluaran yang mencabar.
Ketumpatan biasa ~1.8–1.9 g/cm³.
Penggunaan berterusan (proses) suhu kejuruteraan sehingga ~280°C.
Kekuatan lentur dan modulus disesuaikan untuk beban lekapan dan kestabilan dinding nipis (gred industri yang biasanya dinyatakan dalam lembaran data).
Kerintangan permukaan: julat antistatik boleh dipilih sesuai untuk kawalan ESD dan pemeriksaan optik.
Kekonduksian haba yang rendah untuk mengurangkan pemindahan haba kepada komponen sensitif semasa pematerian.
Tersedia saiz kepingan standard dan ketebalan tersuai untuk pemotongan dan penghalaan CNC.
(Nilai di atas bertujuan untuk perbandingan dan pemilihan. Gunakan lembaran data teknikal semasa pembekal dan jalankan ujian pengesahan proses pada profil talian sebenar sebelum penerimaan akhir.)
Hayat perkhidmatan lekapan yang lebih lama: penggantian palet yang lebih sedikit dan masa henti untuk penukaran ganti, mengurangkan jumlah kos pemilikan.
Toleransi yang lebih ketat dalam pengeluaran: palet yang mengekalkan fiducial, petunjuk komponen dan pin perkakas diposisikan dengan tepat pada kitaran berulang bermakna hasil laluan pertama yang lebih tinggi.
Logistik yang dipermudahkan: memilih bahan asas berkeupayaan ESD menghilangkan langkah pengendalian tambahan dan rawatan permukaan dalam banyak baris.
Helaian Fenhar diletakkan pada kedudukan yang sepadan dengan sampul surat operasi dan fokus aplikasi gred komersial yang terkenal seperti jenis Durostone® dan Ricocel® Röchling; ia boleh dipertimbangkan apabila pelanggan mahukan jalur prestasi yang setara dengan penyumberan alternatif, gred rintangan permukaan tersuai atau sokongan pemesinan yang disesuaikan.
Palet pateri gelombang teknologi campuran untuk papan yang menggabungkan komponen lubang tembus padat dengan kelompok SMD, di mana poket yang tepat dan pemindahan haba yang minimum adalah kritikal.

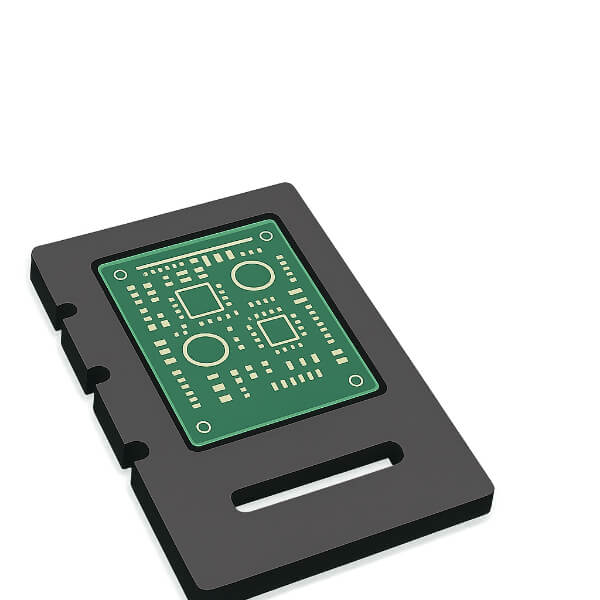

Pembawa sebaris digunakan merentas gelombang, AOI dan urutan ujian berfungsi — pembawa yang melindungi kerataan papan dan fiducial melalui berbilang stesen proses.
Pembawa kelayakan yang dikendalikan oleh juruterbang untuk pengesahan profil tanpa plumbum — lekapan boleh guna semula yang digunakan untuk log seumur hidup-kegagalan dan keserasian fluks semasa pencirian proses.
Gunakan perkakas karbida tajam dan suapan yang dioptimumkan untuk mengelakkan cipratan tepi; laluan alat program untuk membersihkan gentian dan mengurangkan delaminasi.
Semasa mereka bentuk poket dan dinding, kekalkan jejari yang disyorkan dan ketebalan dinding minimum mengikut panduan pemesinan gred (sesetengah gred boleh memegang dinding dengan pasti berhampiran 0.50 mm di bawah pemesinan terkawal).
Apabila tingkah laku ESD kritikal, minta kelas kerintangan permukaan yang tepat dan kupon ujian untuk pengesahan dalam talian.
Fenhar membekalkan saiz panel standard dan menawarkan perkhidmatan pemotongan tersuai, penghalaan CNC dan penggredan permukaan untuk memadankan keperluan pengeluaran. Untuk pesanan perintis, minta pembawa sampel dan pek sokongan pemesinan (suapan/kelajuan yang disyorkan, alatan yang disyorkan dan senarai semak keserasian fluks).
Bahan Palet Pateri Gelombang Antistatik (ESD) PCB ini telah dibangunkan dengan mengambil kira permintaan barisan pemasangan sebenar: toleransi berulang, ketahanan kimia dan kawalan ESD. Untuk petikan, permintaan sampel atau ujian pengilangan reka bentuk palet pertama anda, hubungi pasukan jualan teknikal Fenhar Material dan berikan garis besar CAD dan profil proses yang anda jalankan (suhu pateri dan jenis fluks biasa).
