Schaberplatten – Wasserlamellen, Leitbleche, Trennplatten und Ölabstreifer – spielen in Walzwerken eine durchaus entscheidende Rolle. Sie kontrollieren Wasser und Öl auf dem Band, schützen nachgeschaltete Geräte und tragen dazu bei, die Qualität der Produktoberfläche zu erhalten. Die Wahl des richtigen Grundmaterials für diese Komponenten wirkt sich auf Leistung, Lebensdauer und Betriebskosten aus.
Dieser Artikel konzentriert sich auf zwei wirtschaftliche und allgemein verfügbare Laminate, die von Lieferanten und Herstellern verwendet werden: Baumwollgewebelaminat (gewebeverstärktes Phenolharzblatt) und Epoxidlaminat (glasfaserverstärkte Epoxidplatte). Es erklärt, wie sie sich in verschiedenen Mühlenumgebungen verhalten, empfiehlt praktische Design- und Endbearbeitungsoptionen und gibt Herstellern und Endbenutzern praxisorientierte Anleitungen.
Baumwollgewebelaminat: Ein geschichtetes Laminat aus gewebtem Baumwollgewebe (oder Zellulosegewebe), das mit einem duroplastischen Harz imprägniert und zu einer Platte gepresst wird. Es wird häufig für kostengünstige Strukturteile gewählt, bei denen keine extreme Steifigkeit erforderlich ist.

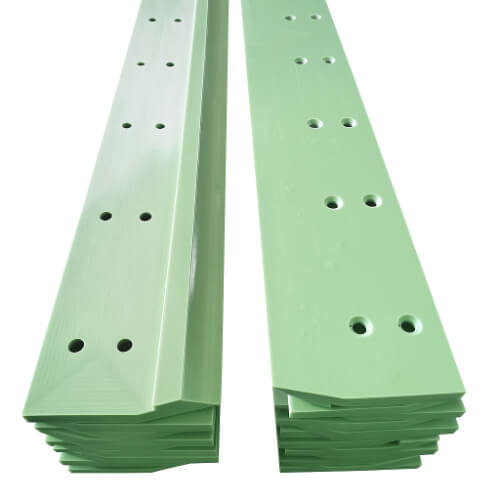

Epoxidlaminat: Eine faserverstärkte Platte aus Glasgewebe (Glasfaser) und Epoxidharz. Im Vergleich zu stoffbasierten Laminaten bietet es eine höhere Steifigkeit, bessere Dimensionsstabilität und eine verbesserte Beständigkeit gegen Feuchtigkeit und Öle.
Je nach Einbauort sind Abstreifplatten unterschiedlichen Bedingungen ausgesetzt:
Warmwalzlinien: erhöhte Temperaturen, abrasive Oxidablagerungen und Partikel in den Kühlabschnitten.
Kaltwalzen und Präzisionsbearbeitung: niedrigere Temperaturen, aber strenge Anforderungen an die Oberflächenqualität und Empfindlichkeit gegenüber Kratzern oder Vertiefungen.
Schmierungs-/Entgasungs- oder Ölbeschichtungsstufen: Einwirkung von Ölen und Lösungsmitteln; Die Neigung einer Klinge zum Durchnässen oder Aufquellen wird kritisch.
Hochgeschwindigkeits-/Hochspannungsleitungen: dynamische Belastungen, Vibrationen und höhere einwirkende Kräfte an der Blattkante.
Berücksichtigen Sie bei der Materialbeurteilung Folgendes: thermische Belastung, abrasive Verschmutzung, Flüssigkeitschemie (Wasserchemie und Öltyp), mechanische Belastung (Klemmung und Stoß) und ob die Platte in direktem Kontakt mit dem Band steht oder als nahegelegene Führung oder Ablenkfläche fungiert.
Steifigkeit und Dimensionskontrolle: Epoxidlaminat ist deutlich steifer und behält unter Belastung eine präzise Ebenheit. Baumwollgewebelaminat neigt dazu, sich stärker zu biegen und kann über große Spannweiten oder bei konzentrierter Belastung bleibende Verformungen aufweisen.
Befestigung und Bearbeitung: Beide Materialien sind bearbeitbar, aber Epoxidharz nimmt sauberere Gewinde auf und hält Toleranzen besser ein; Platten auf Baumwollbasis können bei aggressiver Bearbeitung an den Kanten zerdrücken oder fusseln.
Glätte: Epoxidlaminat lässt sich feiner bearbeiten und kann für reibungsarme Oberflächen poliert oder beschichtet werden. Baumwolllaminat erzeugt normalerweise eine leicht strukturierte Oberfläche, sofern es nicht versiegelt oder beschichtet ist.
Gefahr von Markierungen: Bei kritischen Kaltwalz- oder Endbearbeitungsvorgängen verringern Baugruppen auf Epoxidbasis, die mit einem weichen Kontakteinsatz ausgestattet sind, das Risiko von Markierungen im Vergleich zu unbehandelten Baumwolllaminaten.
Wasser und Feuchtigkeit: Epoxidlaminat widersteht der Aufnahme von Feuchtigkeit, wenn es ordnungsgemäß ausgehärtet und an den Kanten versiegelt ist. Baumwolllaminate absorbieren Flüssigkeiten leichter, es sei denn, die Flächen und freiliegenden Kanten sind durch Beschichtungen oder Dichtungsmittel geschützt.
Öle und Lösungsmittel: Epoxidharz ist chemisch inert und neigt weniger zum Quellen oder Verfärben. Platten auf Baumwollbasis können Öl und Verunreinigungen in Faserhohlräumen einschließen, was mit der Zeit zu einer Verschlechterung der Leistung führt.
Kurzzeitige Belichtung: Keine der Platten ist für wiederholten direkten Kontakt mit glühendem Band geeignet. Für erhöhte, aber kontaktfreie Zonen verträgt Epoxidharz höhere Betriebstemperaturen als Baumwolllaminate.
Langfristige Wärmezyklen: Epoxidharze, die für eine höhere Tg (Glasübergangstemperatur) formuliert sind, werden bevorzugt, wenn sich die Installation den Obergrenzen für Polymerkomponenten nähert.
Schleifpartikel: Beide verschleißen bei direktem Kontakt mit Oxidzunder und Sand. Die höhere Härte von Epoxidharz und die Fähigkeit, Opfereinsätze (z. B. UHMWPE-Streifen oder Keramikfliesen) aufzunehmen, machen es in abrasiven Zonen überlegen.
Zonen mit hohem Abrieb und hoher Temperatur (Warmwalzkühlbetten und Entzunderungsbereiche)
Vermeiden Sie es, sich auf eines der beiden Laminate als primäre Verschleißfläche zu verlassen. Für Abriebfestigkeit verwenden Sie eine Stahl- oder Keramik/Metall-Verbundbeschichtung. Wenn zur Montage oder Isolierung ein Laminat erforderlich ist, wählen Sie eine Epoxidplatte als strukturellen Untergrund und bringen Sie austauschbare Verschleißstreifen an.
Kaltwalz- und Veredelungslinien (oberflächenempfindlich)
Verwenden Sie Epoxidlaminat als Strukturplatte, da es Ebenheit und stabile Montage bietet. Befestigen Sie die Kontaktkante mit einem weichen, reibungsarmen Einsatz (PTFE, UHMWPE oder PU), um die Bandoberfläche zu schützen und einen kontrollierten Kontaktdruck zu ermöglichen.
Anwendungen zur Wasser- und Ölkontrolle (Trennplatten, Ölabstreifer, Leitbleche)
Epoxidlaminat ist der sicherere Standard: geringe Absorption, leicht zu reinigende Oberflächen und langfristige Formstabilität. Wenn die Kosten der Hauptfaktor sind und die Umgebung trocken und unkritisch ist, kann ein versiegeltes Baumwolllaminat ausreichen, wenn es vollständig fertiggestellt und regelmäßig überprüft wird.
Niedriggeschwindigkeits-, kostengünstige oder temporäre Installationen
Aus wirtschaftlichen Gründen kann Baumwollgewebelaminat gewählt werden, es muss jedoch vollständig imprägniert und kantenversiegelt sein und mit weichen Kontaktstreifen und einem geplanten Austauschrhythmus verwendet werden.
Kantenbearbeitung: Kanten immer an der Kontaktfläche brechen und verrunden (Empfehlung: R ≥ 1,5 mm für empfindliche Bandoberflächen). Scharfe Kanten verursachen Kratzer und beschleunigen die Beschädigung des Laminats.
Freiliegende Flächen und Kanten abdichten: Tragen Sie bei Baumwolllaminaten eine kompatible Epoxid- oder Polyurethan-Kantenversiegelung auf, um das Eindringen von Flüssigkeit zu verhindern. Bei Epoxidplatten erhöht eine dünne Deckschicht oder ein PTFE-Film die Reinigungsfähigkeit.
Modulare, austauschbare Einsätze: Gestalten Sie die Platte so, dass der Teil, der mit Streifen oder Flüssigkeit in Kontakt kommt, unabhängig ausgetauscht werden kann (verschraubte Einsatzstreifen oder Schwalbenschwanzhalter). Dies verlängert die Lebensdauer und vereinfacht die Wartung.
Befestigungsdetails: Um Überstände über der Anlagefläche zu vermeiden, sind Unterlegplatten oder Senkschellen zu verwenden. Verteilen Sie bei spröden Laminaten die Klammern auf einer größeren Fläche, um ein Quetschen zu verhindern.
Oberflächenbeschaffenheit: Geben Sie für Epoxidplatten, die in der Nähe von Produktoberflächen verwendet werden, eine glatte Oberfläche (niedriger Ra) und gegebenenfalls eine reibungsarme Beschichtung oder eine gebundene UHMWPE/PTFE-Schicht an.
Entwässerungs- und Rückgewinnungsfunktionen: Integrieren Sie Kanäle und flache Rinnen hinter den Wasser- und Ölabstreifkanten, um Flüssigkeiten aufzufangen und vom Produkt und der Maschine wegzuleiten.
Routinekontrollen: Überprüfen Sie die Kanten auf Abnutzung, Delaminierung, Ölsättigung oder Faserfasern. Ersetzen Sie Einsätze oder Klingen beim ersten Anzeichen einer Beschädigung, die auf den Streifen übertragen werden könnte.
Reinigung: Verwenden Sie nicht aggressive, mit dem Laminat verträgliche Reinigungsmittel. Vermeiden Sie, dass Baumwolllaminate über einen längeren Zeitraum starken Lösungsmitteln ausgesetzt werden.
Führen Sie Aufzeichnungen: Verfolgen Sie die Lebensdauer jedes austauschbaren Einsatzes und der Montageplatte, damit Sie den Verschleiß mit den Betriebsbedingungen in Beziehung setzen und die Materialauswahl optimieren können.
Ersatzstrategie: Behalten Sie die Größe der Ersatzeinsätze im Standard-Schraubenmuster und mindestens eine vollständige Ersatzplatine pro Hauptlinie bei, um Ausfallzeiten zu reduzieren.
Wenn Sie Abstreifplatten und -bretter für Mühlen bauen, sollten Sie diese Optionen in Betracht ziehen:
Bieten Sie Epoxid-Laminatplatten als Standardprodukt mit vorgebohrten universellen Montagemustern, Kantenradien und vorgefertigten Schlitzen für austauschbare Einsätze an.
Bieten Sie versiegelte Baumwolllaminatplatten als preisgünstige Alternative an , berücksichtigen Sie jedoch in der Dokumentation die obligatorische Kantenversiegelung und ein empfohlenes Austauschintervall.
Stellen Sie eine Familie austauschbarer Kontaktstreifen (UHMWPE, PTFE-beschichtet, PU) bereit, die zur gleichen Montagegeometrie passen, sodass Bediener das richtige Kontaktmaterial auswählen können, ohne die gesamte Platte austauschen zu müssen.
Bieten Sie Tests und Abnahmekontrollen an: Ebenheitstoleranz, Porositäts-/Absorptionstest für Baumwolllaminate und eine einfache Prüfung der Lösungsmittelexposition für Epoxidplatten.
Ist die Anwendung oberflächenkritisch (Kalt-/Präzisionswalzen)? → Bevorzugen Sie Epoxidlaminat + weiche Einlage.
Ist die Umgebung heiß und abrasiv (Entzunderung durch Warmwalzen)? → Laminatkontakt vermeiden; Verwenden Sie nur Metall-/Keramikflächen und Epoxidharz für die Struktur.
Sind die Kosten der dominierende Treiber und das Risiko akzeptabel? → Erwägen Sie bei der geplanten Wartung versiegeltes Baumwolllaminat.
Ist die Öl-/Wasser-Exposition kontinuierlich und die Flüssigkeitschemie aggressiv? → Epoxidlaminat ist zuverlässiger.
Plattengröße: individuell an die Streifenbreite angepasst; typische Module 800–2000 mm breit, Längen nach Bedarf.
Strukturdicke: Epoxidbasis typisch 8–15 mm; Baumwolllaminat 10–20 mm, je nach erforderlicher Steifigkeit.
Kontakteinsatzstärke: UHMWPE/PTFE 4–12 mm austauschbare Streifen.
Kantenradius: mindestens 1,5 mm; 3 mm bevorzugt für empfindliche Streifen.
Befestigungslöcher: Senkkopf M8, standardmäßig oder entsprechend dem Schraubenmuster des Kunden spezifiziert.
Oberfläche: Epoxidplatte – bearbeitet und bei Bedarf auf Ra ≤ 0,6 µm geschliffen; Baumwollkarton – versiegelter Deckanstrich empfohlen.
(Passen Sie Größen und Toleranzen an die Zieh- und Betriebsgeschwindigkeiten der einzelnen Mühlen an.)
Für die meisten modernen Walzbetriebe, bei denen es auf Oberflächenqualität und Langzeitstabilität ankommt, ist Epoxidharzlaminat die zuverlässigere und risikoärmere Wahl als strukturelle Basis für Abstreifplatten und Leitbleche. Baumwollgewebelaminat bleibt dort nützlich, wo das Budget begrenzt ist und die Betriebsbedingungen günstig sind – vorausgesetzt, die Platine ist vollständig versiegelt, die Kanten sind geschützt und das Design erlaubt austauschbare Kontaktstreifen.
Pragmatik zahlt sich aus: Spezifizieren Sie hochtemperaturbeständige Laminatmaterialien für den Einsatzbereich, anstatt überall ein einziges Material aufzutragen. Überall dort, wo Laminat in direkten Kontakt mit Streifen oder abrasiven Partikeln kommt, planen Sie austauschbare Verschleißteile und einen dokumentierten Inspektionszyklus ein. Dieser Ansatz hält die Kosten vorhersehbar und schützt gleichzeitig die Produktoberfläche, die Ihren Kunden wichtig ist.
