Le piastre raschianti (lame ad acqua, deflettori, piastre di taglio e raschiaolio) svolgono un ruolo discretamente critico nei laminatoi. Controllano l'acqua e l'olio sul nastro, proteggono le apparecchiature a valle e aiutano a preservare la qualità della superficie del prodotto. La scelta del giusto materiale di base per questi componenti influisce sulle prestazioni, sulla durata e sui costi di gestione.
Questo articolo si concentra su due laminati economici e comunemente disponibili utilizzati da fornitori e produttori: laminato di tessuto di cotone (foglio di tipo fenolico rinforzato con tessuto) e laminato epossidico (foglio epossidico rinforzato con fibra di vetro). Spiega come si comportano nei diversi ambienti di cartiera, consiglia scelte pratiche di progettazione e finitura e fornisce indicazioni pronte all'uso per produttori e utenti finali.

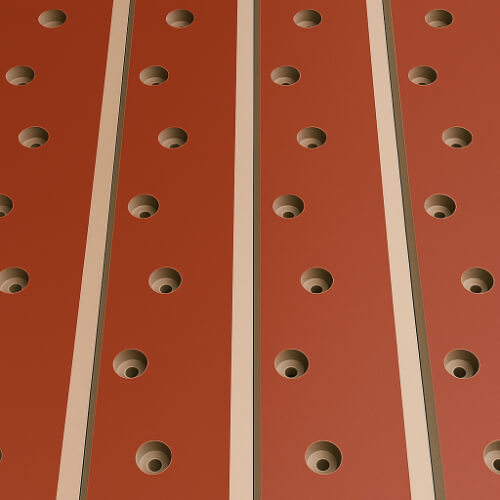

Laminato in tessuto di cotone: un laminato a strati che utilizza tessuto di cotone (o a base di cellulosa) impregnato con una resina termoindurente e pressato su un pannello. Viene spesso scelto per parti strutturali a basso costo dove non è richiesta una rigidità estrema.

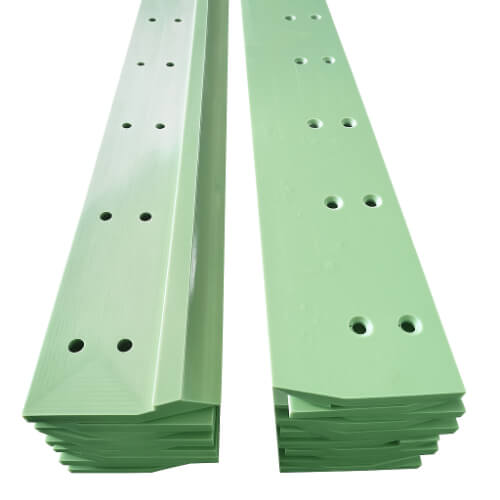

Laminato epossidico: un pannello rinforzato con fibra utilizzando tessuto di vetro (fibra di vetro) e resina epossidica. Offre maggiore rigidità, migliore stabilità dimensionale e migliore resistenza all'umidità e agli oli rispetto ai laminati a base di tessuto.
Le piastre raschianti vedono condizioni diverse a seconda di dove vengono installate:
Linee di laminazione a caldo: temperature elevate, scaglie di ossidi abrasivi e particolato nelle sezioni di raffreddamento.
Laminazione a freddo e finitura di precisione: temperature più basse ma severi requisiti di qualità superficiale e sensibilità a graffi o rientranze.
Fasi di lubrificazione/degasaggio o rivestimento con olio: esposizione a oli e solventi; la tendenza di una lama a bagnarsi o gonfiarsi diventa critica.
Linee ad alta velocità/alta tensione: carichi dinamici, vibrazioni e maggiori forze incidenti sul bordo della pala.
Quando si valutano i materiali, considerare: esposizione termica, contaminazione abrasiva, composizione chimica del fluido (chimica dell'acqua e tipo di olio), carico meccanico (serraggio e impatto) e se la piastra sarà a diretto contatto con la striscia o fungerà da guida o deflettore nelle vicinanze.
Rigidità e controllo dimensionale: il laminato epossidico è significativamente più rigido e mantiene una planarità precisa sotto carico. Il laminato in tessuto di cotone tende a flettersi maggiormente e può mostrare deformazioni permanenti su lunghe distanze o sotto carichi concentrati.
Fissaggio e lavorazione: entrambi i materiali sono lavorabili, ma la resina epossidica richiede filettature più pulite e mantiene meglio le tolleranze; i pannelli a base di cotone possono schiacciarsi o sfilacciarsi ai bordi durante la lavorazione aggressiva.
Levigatezza: il laminato epossidico accetta finiture più fini e può essere lucidato o rivestito con finiture a basso attrito. Il laminato di cotone produce tipicamente una superficie leggermente ruvida a meno che non sia sigillato o rivestito.
Rischio di marcatura: per operazioni critiche di laminazione a freddo o di finitura, gli assemblaggi a base epossidica dotati di un inserto di contatto morbido riducono il rischio di marcatura rispetto ai laminati di cotone non trattati.
Acqua e umidità: il laminato epossidico resiste all'assorbimento di umidità se adeguatamente polimerizzato e sigillato con i bordi. I laminati di cotone assorbono i fluidi più facilmente a meno che le superfici e i bordi esposti non siano protetti da rivestimenti o sigillanti.
Oli e solventi: la resina epossidica è chimicamente più inerte e meno soggetta a rigonfiamenti o macchie. I pannelli a base di cotone possono intrappolare olio e contaminanti negli spazi vuoti delle fibre, riducendo le prestazioni nel tempo.
Brevi esposizioni: nessuna delle due tavole è adatta al contatto diretto ripetuto con la striscia rovente. Per le zone elevate ma senza contatto, la resina epossidica tollera temperature di servizio più elevate rispetto ai laminati di cotone.
Cicli termici a lungo termine: le resine epossidiche formulate per una Tg (temperatura di transizione vetrosa) più elevata sono preferite se l'installazione si avvicina ai limiti superiori per i componenti polimerici.
Particelle abrasive: entrambe si usurano se entrano in contatto diretto con scaglie di ossido e sabbia. La maggiore durezza della resina epossidica e la capacità di accettare inserti sacrificali (ad esempio, strisce UHMWPE o piastrelle di ceramica) la rendono superiore nelle zone abrasive.
Zone ad alta abrasione e ad alta temperatura (letti di raffreddamento a laminazione a caldo e aree di decalcificazione)
Evitare di fare affidamento su uno dei laminati come superficie di usura primaria. Utilizzare un rivestimento in acciaio o composito in ceramica/metallo per la resistenza all'abrasione. Se è necessario un laminato per il montaggio o l'isolamento, scegliere un pannello epossidico come substrato strutturale e montare strisce antiusura sostituibili.
Linee di laminazione e finitura a freddo (sensibili alla superficie)
Utilizzare il laminato epossidico come piastra strutturale perché offre planarità e montaggio stabile. Montare il bordo di contatto con un inserto morbido a basso attrito (PTFE, UHMWPE o PU) per proteggere la superficie della striscia e consentire una pressione di contatto controllata.
Applicazioni per il controllo dell'acqua e dell'olio (piastre di taglio, raschiaolio, deflettori)
Il laminato epossidico è la soluzione predefinita più sicura: basso assorbimento, superfici facili da pulire e stabilità dimensionale a lungo termine. Laddove il costo è il fattore principale e l’ambiente è secco e non critico, un laminato di cotone sigillato può essere sufficiente una volta completamente finito e regolarmente ispezionato.
Installazioni a bassa velocità, a basso costo o temporanee
Il laminato in tessuto di cotone può essere scelto per ragioni economiche, ma deve essere completamente impregnato, sigillato sui bordi e utilizzato con strisce di contatto morbide sacrificali e una cadenza di sostituzione pianificata.
Trattamento dei bordi: rompere e arrotondare sempre i bordi sulla superficie di contatto (raccomandazione: R ≥ 1,5 mm per superfici sensibili del nastro). Gli spigoli vivi causano graffi e accelerano i danni al laminato.
Sigillare le facce e i bordi esposti: per i laminati in cotone, applicare un sigillante per bordi epossidico o poliuretanico compatibile per impedire l'ingresso di liquidi. Per i pannelli epossidici, un rivestimento sottile o una pellicola in PTFE aumentano la pulibilità.
Inserti modulari e sostituibili: progettare la piastra in modo che la parte a contatto con la striscia o il fluido possa essere sostituita in modo indipendente (strisce di inserti imbullonate o supporti a coda di rondine). Ciò prolunga la durata e semplifica la manutenzione.
Dettagli di fissaggio: utilizzare piastre di supporto o morsetti a testa svasata per evitare sporgenze sopra la superficie di contatto. Per i laminati fragili, distribuire i morsetti su un'area più ampia per evitare schiacciamenti.
Finitura superficiale: per le lastre epossidiche utilizzate vicino alle superfici del prodotto, specificare una finitura liscia (basso Ra) e, ove appropriato, un rivestimento a basso attrito o uno strato UHMWPE/PTFE incollato.
Caratteristiche di drenaggio e recupero: integra canali e canali di scolo poco profondi dietro i bordi dei raschiatori di acqua e olio per catturare e reindirizzare i fluidi lontano dal prodotto e dai macchinari.
Controlli di routine: ispezionare i bordi per verificare l'eventuale presenza di usura, delaminazione, saturazione di olio o peluria delle fibre. Sostituire gli inserti o le lame al primo segno di danno che potrebbe trasferirsi alla striscia.
Pulizia: utilizzare detergenti non aggressivi compatibili con il laminato. Evitare l'esposizione prolungata a solventi forti sui laminati di cotone.
Conservazione dei registri: traccia la durata di ciascun inserto sostituibile e della scheda di montaggio in modo da poter correlare l'usura alle condizioni operative e perfezionare la scelta dei materiali.
Strategia di ricambio: mantenere gli inserti di ricambio dimensionati secondo schemi di bulloni standard e almeno una scheda di ricambio completa per linea principale, riducendo i tempi di inattività.
Se costruisci piastre e tavole raschianti per mulini, considera queste opzioni:
Offrono piastre laminate epossidiche come prodotto standard con schemi di montaggio universali preforati, raggi dei bordi e scanalature prelavorate per inserti sostituibili.
Fornire pannelli laminati di cotone sigillati come alternativa economica , ma includere nella documentazione la sigillatura obbligatoria dei bordi e un intervallo di sostituzione consigliato.
Fornire una famiglia di strisce di contatto sostituibili (UHMWPE, rivestite in PTFE, PU) che si adattano alla stessa geometria di montaggio in modo che gli operatori possano scegliere il giusto materiale di contatto senza sostituire l'intero pannello.
Fornire test e controlli di accettazione: tolleranza di planarità, test di porosità/assorbimento per i laminati di cotone e un semplice controllo dell'esposizione ai solventi per i pannelli epossidici.
L'applicazione è critica per la superficie (laminazione a freddo/di precisione)? → Preferire laminato epossidico + inserto morbido.
L'ambiente è caldo e abrasivo (descagliatura a caldo)? → Evitare il contatto con il laminato; utilizzare superfici in metallo/ceramica e resina epossidica solo per la struttura.
Il costo è il fattore dominante e il rischio è accettabile? → Considerare il laminato di cotone sigillato con manutenzione programmata.
L'esposizione all'olio/acqua è continua e la chimica dei fluidi è aggressiva? → Il laminato epossidico è più affidabile.
Dimensioni del pannello: personalizzato in base alla larghezza della striscia; moduli tipici di larghezza 800–2000 mm, lunghezze a richiesta.
Spessore strutturale: base epossidica tipica 8–15 mm; laminato di cotone 10–20 mm a seconda della rigidità necessaria.
Spessore inserto contatti: strisce sostituibili UHMWPE/PTFE 4–12 mm.
Raggio del bordo: minimo 1,5 mm; 3 mm preferito per strisce sensibili.
Fori di montaggio: standard M8 svasato o specificati per adattarsi al modello di bullone del cliente.
Finitura: pannello epossidico — lavorato e levigato a Ra ≤ 0,6 µm quando richiesto; cartone di cotone: si consiglia il topcoat sigillato.
(Adattare dimensioni e tolleranze al disegno e alle velocità operative di ciascun mulino.)
Per la maggior parte delle moderne operazioni di laminazione in cui la qualità della superficie e la stabilità a lungo termine sono importanti, il laminato epossidico è la scelta più affidabile e a basso rischio come base strutturale per piastre raschianti e deflettori. Il laminato in tessuto di cotone rimane utile laddove prevalgono limiti di budget e le condizioni operative sono favorevoli, a condizione che la scheda sia completamente sigillata, i bordi protetti e il design consenta strisce di contatto sacrificali e sostituibili.
Essere pragmatici ripaga: specificare materiali laminati resistenti alle alte temperature per la zona di servizio anziché applicare un unico materiale ovunque. Ogni volta che il laminato entra in contatto diretto con strisce o particelle abrasive, prevedere parti soggette ad usura sostituibili e un ciclo di ispezione documentato. Questo approccio mantiene i costi prevedibili proteggendo al tempo stesso la superficie del prodotto a cui tengono i tuoi clienti.
